Настройка шаблонов для автоматической нумерации элементов Revit.
В шаблоне нумерации используется фильтр для определения области и выходного параметра, а также задаются правила для разбиения на разделы (определяя последовательности нумерации), сопоставления и форматирования номеров.
Для одного и того же элемента можно определить несколько шаблонов с собственным выходным параметром. При использовании одного и того же фильтра и выходного параметра шаблон, расположенный выше в списке, будет иметь приоритет над нумерацией того же элемента. Если шаблон отключен или элемент удален из области нумерации, значение его номера сохраняется в виде простого текста. При добавлении элемента обратно в область нумерация будет изменена в соответствии с разделом, к которому элемент будет принадлежать.
Номера присваиваются шаблоном в порядке создания и изменения элементов (если сопоставление включено). При необходимости число можно изменить. Если введенное число уже используется, появится сообщение об ошибке, и можно будет переставить номера.

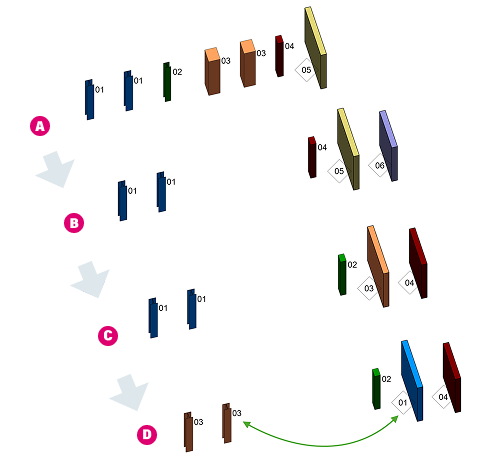

Вот пример того, как работает нумерация с включенным сопоставлением.
A — нумерация колонн и стен производится в одинаковой последовательности, при этом сопоставление геометрии включено.
B — три колонны удалены, сохраняется пропуск в последовательности нумерации. Добавлена стена, и в конце последовательности ей присваивается номер. Пропуски не заполняются автоматически.
C — выполняется команда «Удалить пропуски» для последовательности чисел.
