在三维空间中排列零部件

针对增材制造（例如 3D 打印）等工作流或者针对将物品装在盒子里或将物品堆放在托盘上等工作流，在三维空间中排列零部件。

创建三维排列

1. 在“编辑制造模型”上下文环境中，单击“制造”>“修改”>“排列”。

2. 从“求解器类型”下拉菜单中，选择“三维排列”。

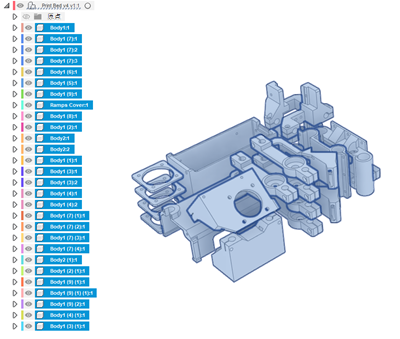

3. 在“对象”选项卡中，在“零部件”按钮处于活动状态的情况下：

   • 从画布中选择一个零部件，或者；

   • 从浏览器中选择一个零部件。

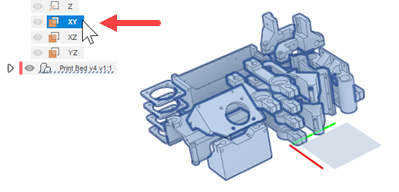

4. 在“包覆面”选项卡中，在“平面”按钮处于活动状态的情况下，从画布或浏览器中选择一个平面。



5. 通过输入“长度”、“宽度”和“高度”值来定义包覆面。

6. （可选）若要允许在定义的包覆面内进行可能的排列，使其不包括所有指定的零部件，请单击“允许局部排列”。

7. （可选）若要在将零部件放置在包覆面上之前添加间隙，请在“放置间隙”中指定一个距离。

8. 在“包覆面”选项卡的“间距”区域中，通过在“框宽度”中输入一个距离来指定包覆面周围的空边框。

9. （可选）若要在包覆面顶部添加间隙，请在“天花板间隙”中指定一个距离。

10. 调整“对象间距”距离以指定排列中零部件之间的间隙。

11. （可选）若要获得更精确的排列结果，请减小“体素大小”值。或者，若要获得更快的结果，请增大“体素大小”值。

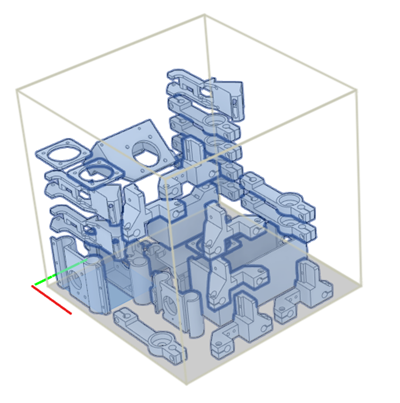

12. 单击“确定”。
