在“设计”或“制造”工作空间中使用“排列”

在“设计”工作空间中使用“排列”

您需要启用“排列”和“简化”首选项，才能在“设计”工作空间中使用“排列”。

1. 在右上角的应用程序栏中，单击“我的配置文件”。

2. 选择“首选项”。此时将打开“首选项”对话框。

3. 在左侧窗格中，选择“常规”>“设计”。

4. 单击“启用排列和简化工具”。

5. 单击“确定”。

6. 从“实体”选项卡工具栏中，单击“修改”>“排列”。



在“制造”工作空间中使用“排列”

您需要访问“编辑制造模型”上下文环境，才能在“制造”工作空间中使用“排列”。

1. 在“制造”工作空间工具栏上，单击“铣削”>“设置”>“创建制造模型”。

2. 在浏览器中，展开“制造模型”节点。

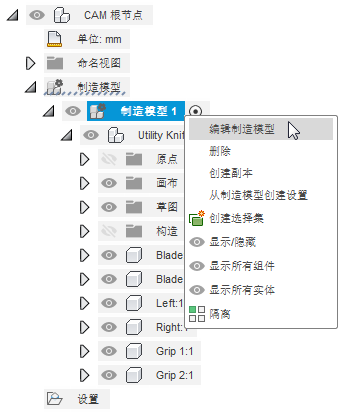

3. 在新制造模型上单击鼠标右键，然后选择“编辑制造模型”。



   这将启用“编辑制造模型”上下文环境。

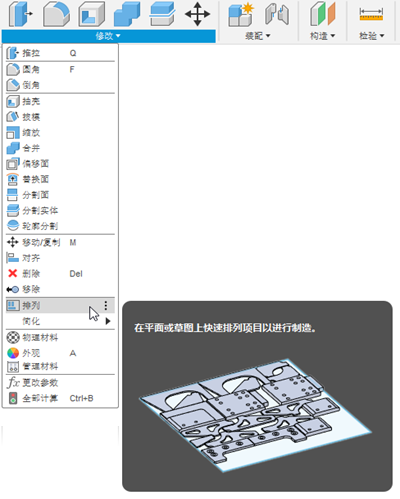

4. 从“实体”选项卡工具栏中，单击“修改”>“排列”。
