从排列创建设置

创建排列后，转至“制造”工作空间。

在浏览器中，展开“模型”节点，然后展开“排列”节点。

在要从其创建设置的排列的节点上单击鼠标右键，然后选择“从排列创建设置”。

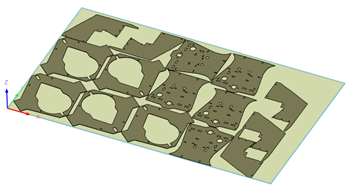

系统将创建一个设置，其中 WCS 设置在包覆面的左下角。毛坯宽度和长度与排列包覆面的大小相同。毛坯深度与零部件高度相同。

设置现在与排列相关联。这意味着，如果您对设置内的任何操作进行编程，然后对排列进行更改，则可以返回“制造”工作空间并重新生成设置以自动更新操作。
