排列用于制造的零部件
排列
使用“排列”功能可从零部件和部件转到在包覆面上高效组织并准备好进行制造的零件。
重要信息：需要先将实体转换为零部件，然后才能在排列中使用它们。
 |
 |

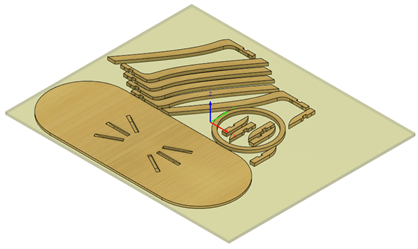

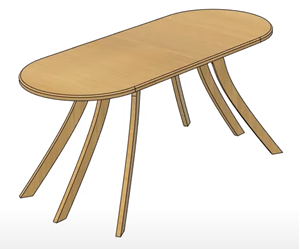

| 部件表 | 在单张图纸中排列的零部件 |
高级排列
Fusion Manufacturing Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
“高级排列”为您提供了更多功能，包括：
- 在多个包覆面上排列 - 自动创建多个包覆面，以便所有零部件都可以包含在排列中。
- 设置零部件的全局和局部允许的旋转 — 用于控制将零部件旋转 90 度、180 度或 270 度的功能。
- 将零部件与包覆面上的纹理匹配 - 用于指定包覆面上的纹理方向，以便零部件与此方向对齐，从而在装配零部件时实现更好的美感效果。
- 设置全局和局部零部件数量 — 用于创建要排列的零部件的多个副本，这对于大规模生产非常有用。
- 指定填充物零部件 — 帮助您更好地利用包覆面中的空白区域创建零部件的其他毛坯。
