排列统计信息参考

您可以查看排列的统计信息，以了解排列效率、排列的零部件数量以及留下的剩余材料量等信息。在安排零部件时，统计信息可能有助于您的决策过程。

访问排列统计信息

您可以通过 Fusion 中的多个位置访问排列统计信息，具体取决于您的工作流：

从浏览器中：

从时间轴中：

提示：当您要分析特定的排列或包覆面时，请使用“浏览器”方法。使用“时间轴”方法可在积极处理排列时进行快速访问。

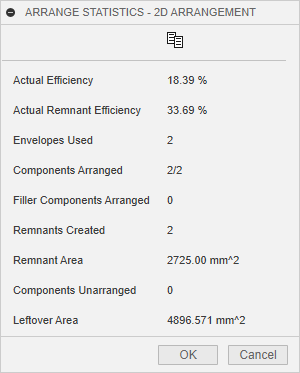

对话框中显示的信息取决于正在查看的排列类型。2D 排列的“排列统计信息”对话框示例：

2D 排列的“排列统计信息”对话框

提示：使用“排列统计信息”对话框中的“复制”按钮，将所有统计数据复制到剪贴板，以用于报告或外部分析。

统计数据	定义
实际效率	表示包覆面面积中由排列的零部件使用的部分。
实际余量效率	表示包覆面面积中由排列的零部件使用的部分（不包括余量）。此值仅适用于矩形包覆面。
已使用的包覆面	表示用于容纳排列的零部件的包覆面数。
排列的零部件	表示已排列的必需零部件数（不包括填料）。
排列的填料零部件	表示排列中填料零部件的总数。填料零部件将在排列非填料零部件后填充包覆面中的所有额外空间。
创建的余量	表示创建的余量数。此值仅适用于矩形包覆面。
余量面积	表示可通过单次垂直切削修剪掉的包覆面的未使用区域。此值仅适用于矩形包覆面。
未排列的零部件	表示指定的排列设置导致排列中容纳不下的必需零部件数。
剩余面积	表示所有包覆面中未使用的材料总面积。

统计数据	定义
包覆面名称	包覆面的名称，显示在浏览器中的“排列”节点下。
包覆面数量	具有相同零部件排列的包覆面数。
包覆面面积	包覆面的总面积，由包覆面长度乘以其宽度计算。
实际效率	表示包覆面面积中由排列的零部件使用的部分。
实际余量效率	表示包覆面面积中由排列的零部件使用的部分（不包括余量）。此值仅适用于矩形包覆面。
排列的零部件	表示已排列的必需零部件数（不包括填料）。
排列的填料零部件	表示包覆面中填料零部件的总数。填料零部件将在排列非填料零部件后填充包覆面中的所有额外空间。
创建的余量	表示创建的余量数。此值仅适用于矩形包覆面。
余量面积	表示可通过单次垂直切削修剪掉的包覆面的未使用区域。此值仅适用于矩形包覆面。
剩余面积	表示包覆面中未使用的材料面积。

统计数据	定义
排列的零部件	表示已排列的必需零部件数（不包括填料）。
零部件体积	排列中零部件的总体积。
排列高度	排列中位置最高的零部件所达到的高度，从包覆面的底部测量。
密度(按体积)	零部件占总体积的百分比。
密度(按高度)	零部件占体积的百分比。体积是使用排列中位于最高位置的零部件的高度来确定的。
未排列的零部件	表示指定的排列设置导致排列中容纳不下的必需零部件数。
