Übersicht über den Browser (Arbeitsbereich Zeichnung)

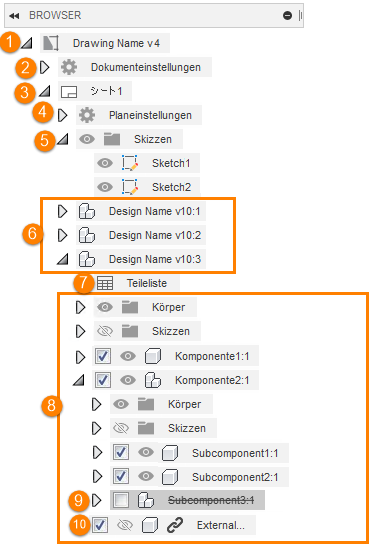

Im Arbeitsbereich Zeichnung wird im Browser eine organisierte Ansicht der Daten in Ihrer Konstruktion angezeigt.

1. Zeichnung

   • Zeigt den Namen der Zeichnung und die aktuelle Version an.

     Anmerkung: Versionsnummern werden für Hubs mit gemeinsamer Bearbeitung nicht im Browser angezeigt. Suchen Sie nach diesem Symbol neben dem Hub-Namen, um zu prüfen, ob die gemeinsame Bearbeitung verfügbar ist.

   • Die Dokumenteinstellungen und der aktuelle Planknoten werden unterhalb dieses Knotens angezeigt.

2. Dokumenteinstellungen

   • Zeigen Sie die Dokumenteinstellungen für die aktuelle Zeichnung an und bearbeiten Sie sie, einschließlich Zeichnungsnorm, Einheiten, Texteinstellungen, Bemaßungseinstellungen und Linienstärken.

3. Aktuelles Blatt

   • Zeigt den aktuellen Plannamen an.
   • Die aktuellen Planeinstellungen, Zeichnungsskizzen auf dem aktuellen Plan und Referenzen auf dem aktuellen Plan werden unterhalb dieses Knotens angezeigt.

4. Planeinstellungen

   • Zeigen Sie die Planeinstellungen im aktuellen Plan an und bearbeiten Sie sie, einschließlich Plangröße, Schriftfeld und Rahmen.

5. Zeichnungsskizzen

   • Sie können Zeichnungsskizzen im aktuellen Plan anzeigen, umbenennen, bearbeiten und löschen oder die Sichtbarkeit ein- und ausschalten.

6. Literaturverweise

   • Anzeigen und Bearbeiten von Referenzen, die auf dem aktuellen Plan angezeigt werden.
   • Steuert die Sichtbarkeit und Unterdrückung von Komponenten für jeden Referenzknoten einzeln.

7. Teilelisten

   • Anzeigen, Bearbeiten oder Löschen der mit der Referenz verknüpften Teileliste.

8. Komponenten, Unterkomponenten, Körper und Konstruktionsskizzen

   • Umschalten der Sichtbarkeit für Komponenten, Unterkomponenten, Körper und Skizzen in allen Zeichnungsansichten, die mit der Referenz verknüpft sind.
   • Umschalten der Unterdrückung für Komponenten und Unterkomponenten in allen Zeichnungsansichten und Teilelisten, die mit der Referenz verknüpft sind.

9. Unterdrückte Komponente

   • Wird in Zeichnungsansichten, die mit dieser Referenz verknüpft sind, nicht angezeigt.
   • Wird in Teilelisten, die mit dieser Referenz verknüpft sind, nicht angezeigt.

10. Die Komponente Verdeckt

    • Wird in Zeichnungsansichten, die mit dieser Referenz verknüpft sind, nicht angezeigt.
    • Wird in Teilelisten angezeigt, die mit dieser Referenz verknüpft sind.

Referenzen

Eine Referenz ist ein eindeutiger Knoten im Browser, mit dem Sie folgende Aktionen durchführen können:

• Verknüpfen separater Erstansichten
• Unterdrücken von Komponenten
• Steuern der Sichtbarkeit von Komponenten, Körpern und Skizzen
• Generieren einer eindeutigen Teileliste

Sie können mehrere Referenzen in einer einzigen Zeichnung erstellen, solange sich alle Objekte in derselben F3D-Konstruktion befinden.

Dies bedeutet, dass Sie Ihrer Zeichnung mehrere Erstansichten hinzufügen können, die jeweils verschiedene Teile der Baugruppe auf demselben oder verschiedenen Plänen zeigen.

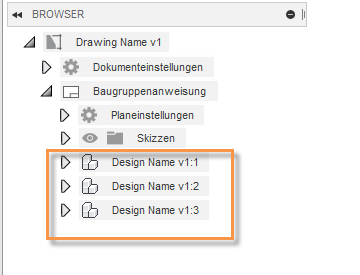

Bei einer Zeichnung mit drei Referenzen, die jeweils auf demselben Plan über eine Erstansicht verfügen, werden Referenzknoten im Browser wie folgt angezeigt:

Wenn Sie eine neue Erstansicht über den Werkzeugkasten oder das Minimenü erstellen, lautet die Einstellung Referenz vorgabemäßig Neu erstellen, und dem Browser wird ein neuer Referenzknoten hinzugefügt. Die Erstansicht ist mit dem neuen Referenzknoten verknüpft.

Wenn Sie eine neue Erstansicht in einer bestimmten vorhandenen Referenz erstellen möchten, klicken Sie mit der rechten Maustaste auf den Referenzknoten im Browser, und wählen Sie Erstansicht im Browser aus. Die Einstellung Referenz wird automatisch mit dem Namen der Referenz ausgefüllt, auf die Sie mit der rechten Maustaste geklickt haben.

Die Erstansicht und alle Projektionsansichten, Schnittansichten und Detailansichten, die Sie daraus erstellen, übernehmen die Einstellungen für Komponentensichtbarkeit und -unterdrückung aus der Referenz.

Komponentensichtbarkeit

Sie können die Sichtbarkeit von Komponenten in allen Zeichnungsansichten steuern, die mit einer Referenz verknüpft sind.

Erweitern Sie den Referenzknoten, und klicken Sie dann, um das Sichtbarkeitssymbol im Browser umzuschalten und alle Komponenten, Körper oder Skizzen anzuzeigen oder auszublenden.

Wenn Sie eine Komponente ausblenden, geschieht Folgendes:

• Wird in Erstansichten, Projektionsansichten, Schnittansichten oder Detailansichten, die mit dem Referenzknoten verknüpft sind, nicht mehr angezeigt.
• Wird weiterhin in der Teileliste angezeigt.

Komponentenunterdrückung

Sie können die Unterdrückung von Komponenten in allen Zeichnungsansichten und der Teileliste steuern, die mit einer Referenz verknüpft sind.

Erweitern Sie den Referenzknoten, und klicken Sie dann, um die Unterdrückung im Browser zu deaktivieren, mit der alle Komponenten unterdrückt werden.

Wenn Sie eine Komponente unterdrücken, geschieht Folgendes:

• Wird in Erstansichten, Projektionsansichten, Schnittansichten oder Detailansichten, die mit dem Referenzknoten verknüpft sind, nicht mehr angezeigt.
• Wird nicht mehr in der Teileliste angezeigt.
