Aktivität 4: Angeben von Designrichtlinien

Bei dieser Aktivität geben Sie die Optimierungsziele und -grenzwerte an, die die Ergebnisse erfüllen sollten. Außerdem geben Sie die Fertigungsabhängigkeiten für die ausgewählten Methoden an.

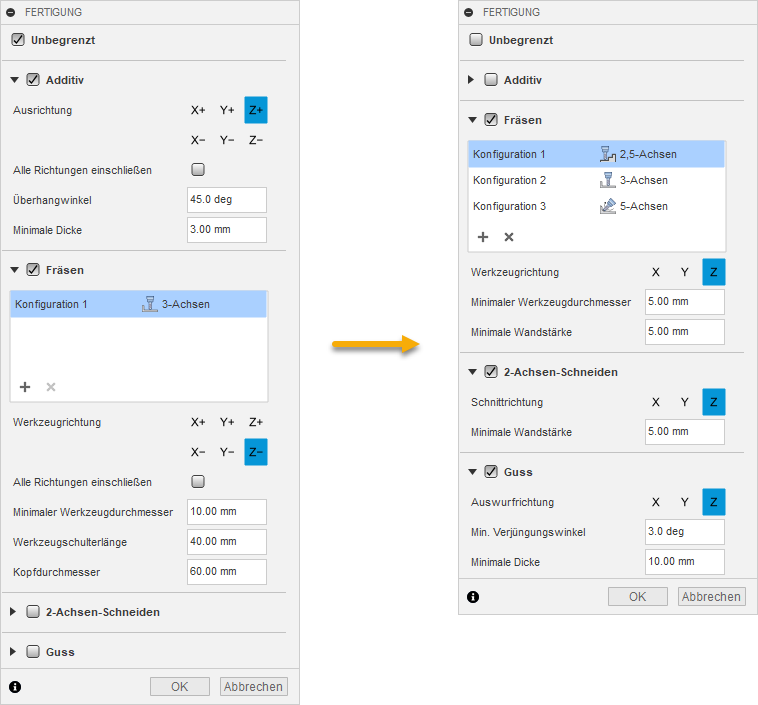

Die vorgegebenen Fertigungseinstellungen (links) und die in der Studie angegebenen Fertigungseinstellungen (rechts).

Voraussetzungen

• Aktivität 3 ist abgeschlossen.

Schritte

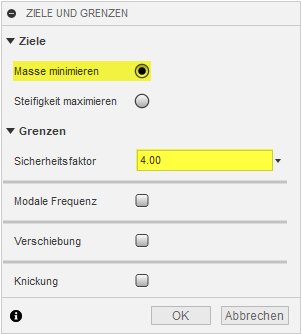

1. Geben Sie das Ziel für Masse minimieren und als Grenzwert Sicherheitsfaktor 4 für die generative Studie an.

   1. Klicken Sie auf der Registerkarte Definieren auf Richtlinien > Ziele .
   2. Stellen Sie im Dialogfeld Ziele und Grenzen sicher, dass die Schaltfläche Masse minimieren ausgewählt ist.
   3. Geben Sie im Eingabefeld Sicherheitsfaktor den Wert 4 ein.


   4. Klicken Sie auf OK.

      Tipp: Um die angegebenen Ziele in der Studie zu ändern, bewegen Sie den Mauszeiger über den Knoten Ziele im Browser und klicken dann auf .

2. Schließen Sie die Fertigungsmethoden Unbegrenzt und Additiv aus der generative Studie aus.



   1. Klicken Sie auf der Registerkarte Definieren auf Richtlinien > Fertigung .
   2. Deaktivieren Sie im Dialogfeld Fertigung die Optionen Unbegrenzt und Additiv.

3. Geben Sie die 2,5-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 2,5-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.



   1. Stellen Sie im Dialogfeld Fertigung sicher, dass die Methode Fräsen ausgewählt ist.
   2. Wählen Sie im Dropdown-Menü Konfiguration 1 die Option 2,5-Achsen.
   3. Geben Sie im Feld Minimaler Werkzeugdurchmesser 5 mm ein.

      Anmerkung: Gibt den Durchmesser des kleinsten Schnittwerkzeugs an, das Sie für die 2.5-Achsen-Fräsoperation verwenden möchten.

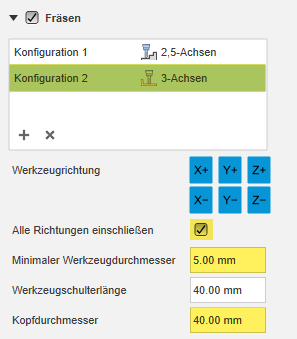

4. Geben Sie die 3-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 3-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.



   1. Um eine neue Fräskonfiguration hinzuzufügen, klicken Sie auf .

      Anmerkung: Vorgabemäßig wird die 3-Achsen-Fräskonfiguration hinzugefügt.
   2. Um die Bearbeitung von mehreren Seiten zu ermöglichen, wählen Sie Alle Richtungen einschließen aus.
   3. Geben Sie im Feld Minimaler Werkzeugdurchmesser 5 mm ein.

      Anmerkung: Gibt den Durchmesser des kleinsten Schnittwerkzeugs an, das Sie für die 3-Achsen-Fräsoperation verwenden möchten.
   4. Geben Sie im Feld Kopfdurchmesser 40 mm ein.

      Anmerkung: Hierbei handelt es sich um den Durchmesser eines vereinfachten Kopfes, der die Welle und den Halter beinhaltet.

5. Geben Sie die 5-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 5-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.



   1. Wenn Sie eine neue Fräskonfiguration hinzufügen möchten, klicken Sie auf , und wählen Sie die Option 5-Achsen im Dropdown-Menü aus.
   2. Geben Sie im Feld Minimaler Werkzeugdurchmesser 5 mm ein.

      Anmerkung: Gibt den Durchmesser des kleinsten Schnittwerkzeugs an, das Sie für die 5-Achsen-Fräsoperation verwenden möchten.
   3. Geben Sie im Feld Kopfdurchmesser 40 mm ein.

      Anmerkung: Hierbei handelt es sich um den Durchmesser eines vereinfachten Kopfes, der die Welle und den Halter beinhaltet.

6. Geben Sie die 2-Achsen-Schneiden-Methode an, um Ergebnisse zu erzeugen, die mithilfe von 2-Achsen-Schneiden-Operationen gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.



   1. Wählen Sie im Dialogfeld Fertigung die Option 2-Achsen-Schneiden aus.
   2. Stellen Sie sicher, dass die Schaltfläche Z ausgewählt ist.

      Anmerkung: Das Schnittwerkzeug wird in der Richtung ausgerichtet, die parallel zur Z-Achse der Dreiergruppe liegt.

7. Geben Sie die Gussmethode zum Erzeugen von Ergebnissen an, die mithilfe des Metallgussprozesses gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.



   1. Wählen Sie im Dialogfeld Fertigung die Option Guss aus.
   2. Stellen Sie sicher, dass nur die Z-Richtung ausgewählt ist.
   3. Geben Sie im Feld Minimale Dicke den Wert 10 mm ein.
   4. Klicken Sie auf OK.

      Tipp: Um die angegebenen Fertigungsmethoden und Abhängigkeiten zu ändern, bewegen Sie den Mauszeiger über den Knoten Fertigung im Browser und klicken dann auf .

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie die Optimierungsziele und -grenzwerte angegeben, die die Ergebnisse erfüllen sollten. Außerdem haben Sie die Fertigungsabhängigkeiten für die generative Studie festgelegt.
