Lernprogramm: Front Loader - Arbeiten mit einer Autodesk® Inventor®-Datei
In diesem Lernprogramm werden die Arbeitsabläufe der Verwendung von generativem Design mit einem Modell erläutert, das in Inventor erstellt wurde.
In diesem Lernprogramm soll ein Bauteil des Frontladers anhand des generativen Designs neu gestaltet werden, um erhebliche Gewichtseinsparungen zu erzielen.

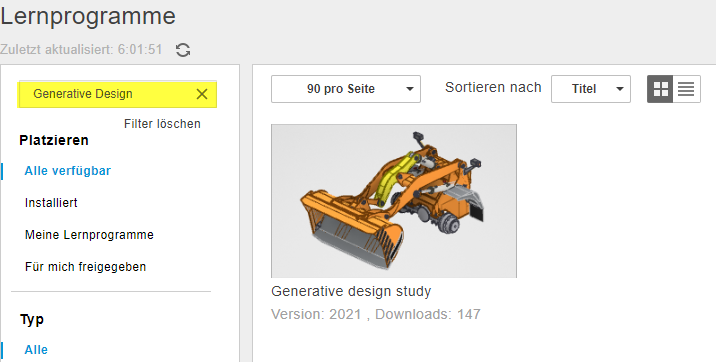

Alle erforderlichen Geometrien wie Beibehaltene und Hindernisse wurden im Inventor-Lernprogramm erstellt. Weitere Informationen zum Erstellen dieser Geometrien in Inventor finden Sie im Lernprogramm Generative Designstudie. Um auf das Lernprogramm zuzugreifen, klicken Sie in Inventor in der Multifunktionsleiste auf der Registerkarte Erste Schritte in der Ausgangsansicht auf Lernprogramm-Katalog. Geben Sie dann in das Suchfeld Generatives Design ein.
In diesem Lernprogramm lernen Sie Folgendes:
- Öffnen Sie ein Modell im Arbeitsbereich Generatives Design.
- Legen Sie einen Entwurfsbereich durch Zuweisen von Geometrietypen zu Körpern fest.
- Legen Sie Konstruktionsbedingungen durch Anwenden von Abhängigkeiten und Lasten fest.
- Festlegen von Konstruktionskriterien, wie z. B. Ziele und Fertigungsmethoden.
- Auswählen von Materialien für die generative Studie.
- Generieren einer Ergebnisvorschau und von Ergebnissen.
- Überprüfen der Ergebnisse.
- Erstellen Sie eine Konstruktion, und validieren und exportieren Sie sie in eine Inventor-Datei.

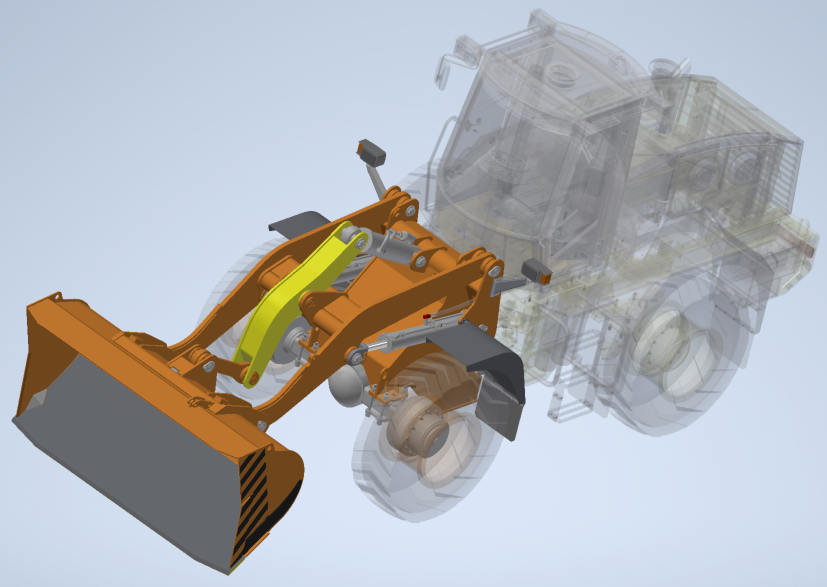

Das Modell Front Loader mit einem gelb markierten Bauteil, das mit dem generativen Design neu konstruiert wird.
Voraussetzungen
- Einige Aufgaben, wie z. B. die Ergebnisgenerierung und Verwendung von ergebnisbasierten Konstruktionen, erfordern Token oder die Fusion Simulation Extension.
Wenn Sie beides nicht haben, können Sie das Lernprogramm weiterhin mithilfe von Beispieldateien durchführen. In der Gruppe Daten finden Sie vordefinierte Beispieldateien, die direkt generiert und untersucht werden können. Es gibt auch Beispiele für exportierte Ergebnisse für ausgewählte Fertigungsmethoden. Sie können sie öffnen und an jeder beliebigen Stelle mit dem Lernen beginnen: Generative Design Samples.
