Aktivität 7: Überprüfen der Ergebnisse mit der Eigenschaftenansicht und der Vergleichsansicht

Bei dieser Aktivität überprüfen Sie Ergebniseigenschaften und wählen mehrere Ergebnisse in der Eigenschaftenansicht aus. Außerdem überprüfen Sie mehrere Ergebnisse in der Vergleichsansicht.

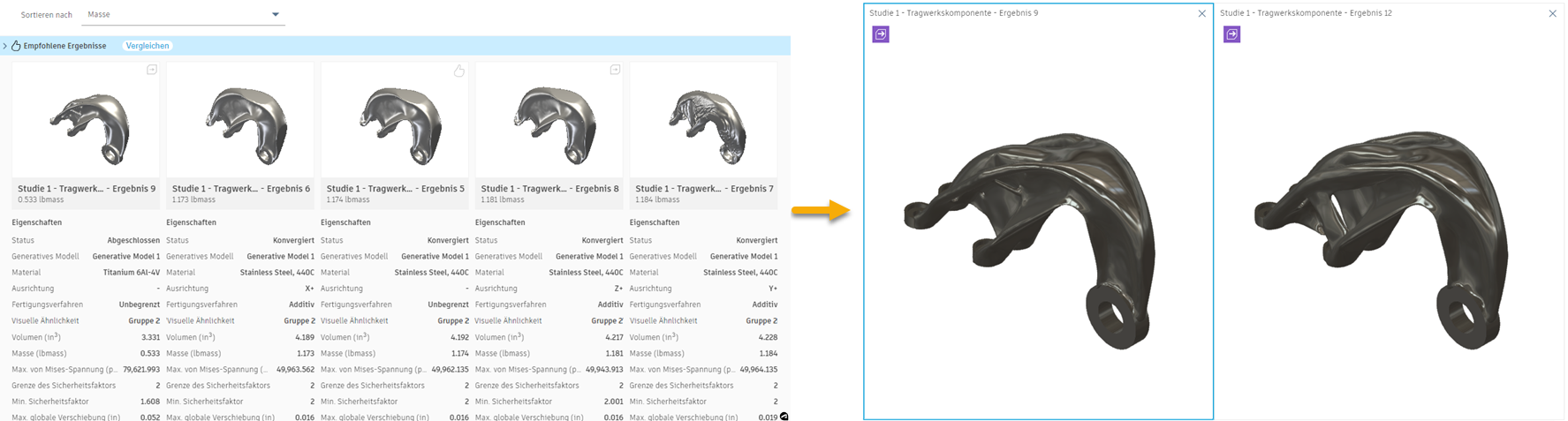

Ergebnisse in der Miniaturansicht (links) und ausgewählte Ergebnisse in der Vergleichsansicht (rechts)

Voraussetzungen

• Aktivität 6 ist abgeschlossen.
• Die Registerkarte ALCOA-Halterung - Lernprogramm für den Schnelleinstieg ist geöffnet.

Schritte

1. Sortieren Sie die Ergebnisse in der Eigenschaftenansicht nach maximaler Von-Mises-Spannung.

   1. Klicken Sie auf der Registerkarte Durchsuchen auf Anzeige > Eigenschaftenansicht .
   2. Um die Ergebnisse zu sortieren, wählen Sie in der Liste Sortieren nach die Option Maximale Von-Mises-Spannung aus.



2. Wählen Sie mehrere Ergebnisse zum Vergleich aus.

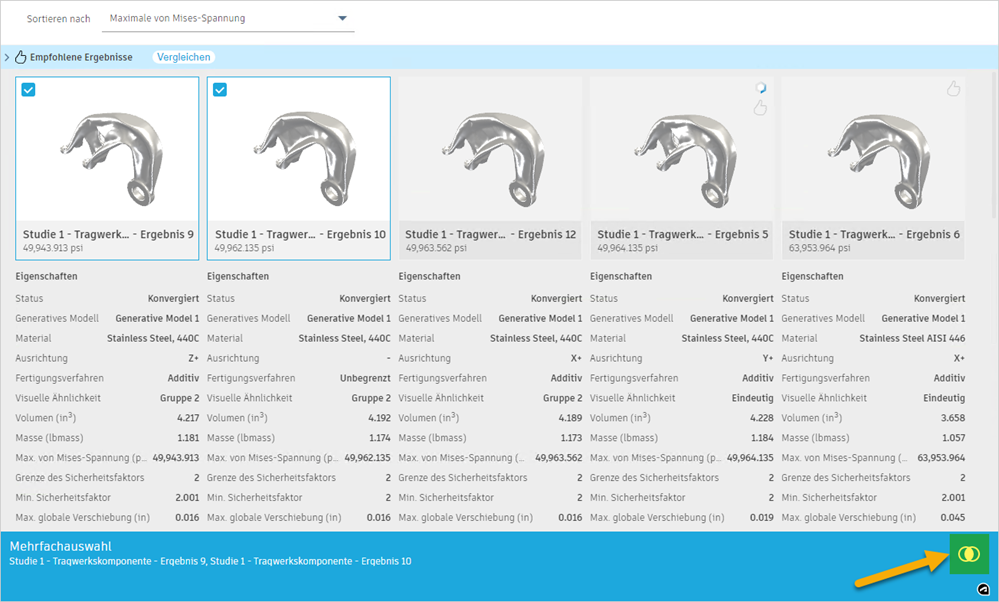

   1. Klicken Sie in der linken oberen Ecke der Miniaturansichten auf die Kontrollkästchen, um die ersten beiden Ergebnisse zu erhalten.
   2. Klicken Sie auf der Karte Mehrfachauswahl auf , um die ausgewählten Ergebnisse in der Vergleichsansicht zu öffnen.

      Anmerkung: In der Vergleichsansicht können Sie bis zu vier Ergebnisse gleichzeitig vergleichen.



3. Überprüfen Sie mehrere Ergebnisse in der Vergleichsansicht.

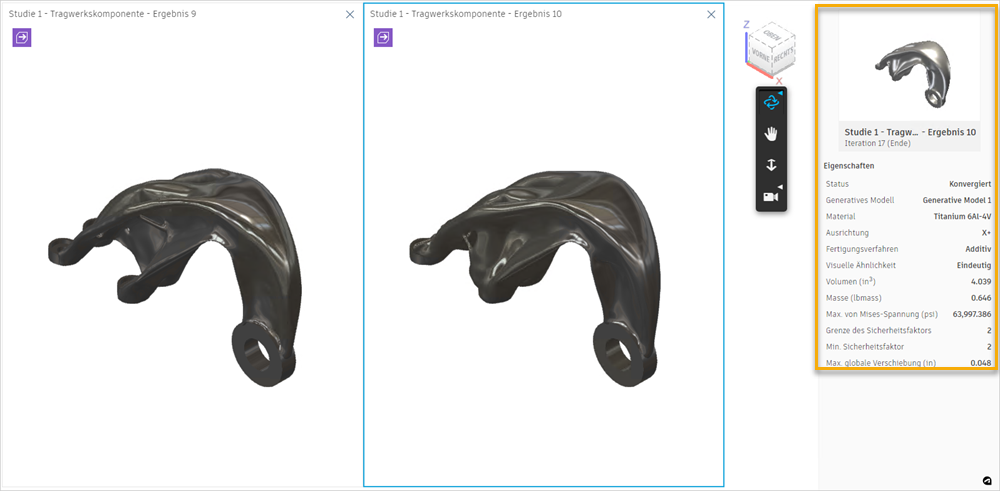

   1. Klicken Sie in der Vergleichsansicht auf die zweite Ansicht.

      Ein blaues Quadrat wird um das Ergebnis angezeigt. Außerdem werden die Miniaturansicht und Eigenschaften dieses Ergebnisses im Bereich Eigenschaften auf der rechten Seite angezeigt.


   2. Um die Ergebnisse zu vergleichen, verwenden Sie auf der rechten Seite im Werkzeugkasten Ergebnisansicht die Werkzeuge wie Orbit, Pan und Zoom.

      Tipp: Ergebnisansichten werden synchronisiert, und Sie können alle Ergebnisse gleichzeitig bearbeiten. Sie können alle Ergebnisse auf denselben Position mit demselben Werkzeug vergleichen.
   3. Um die Spannungsverteilung auf der Fläche aller dargestellten Ergebnisse anzuzeigen, klicken Sie auf der Registerkarte Durchsuchen auf Anzeige > Spannungsansicht .
   4. Um das Ergebnis aus der Vergleichsansicht zu entfernen, klicken Sie oben rechts in der zweiten Ansicht auf .
   5. Um ein anderes Ergebnis zum Vergleich hinzuzufügen, klicken Sie auf der Registerkarte Ergebnisansicht auf Vergleichen > Vergleichen .

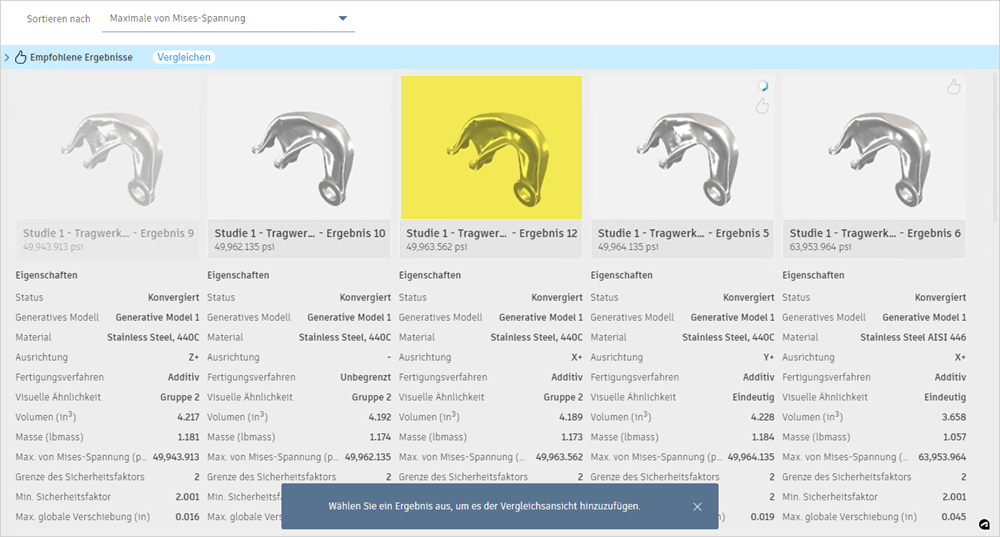

   6. Wählen Sie in der Eigenschaftenansicht die dritte Ergebnis-Miniaturansicht aus, um ein Ergebnis zur Vergleichsansicht hinzuzufügen.


   7. Um neue Ergebnisse mit dem zuvor ausgewählten Ergebnis zu vergleichen, verwenden Sie in der Vergleichsansicht die Werkzeuge aus dem Werkzeugkasten Ergebnisansicht.
   8. Klicken Sie auf der Registerkarte Ergebnisansicht auf Ergebnisansicht beenden > Ergebnisansicht beenden , um zur Eigenschaftenansicht zurückzukehren.

Aktivität 7 - Zusammenfassung

Bei dieser Aktivität haben Sie Ergebniseigenschaften überprüft und mehrere Ergebnisse in der Eigenschaftenansicht ausgewählt. Außerdem haben Sie mehrere Ergebnisse in der Vergleichsansicht überprüft.
