Aktivität 3: Definieren der anzuwendenden Abhängigkeiten und Lasten

In dieser Aktivität erstellen Sie vier Lastfälle, die während des generativen Designprozesses getestet werden sollen.

Fertige Beispiele der vier Lastfälle.

Voraussetzungen

• Die vorherige Aktivität wurde abgeschlossen.
• Eine Kopie der GE-Halterung ist im Arbeitsbereich Generatives Design geöffnet.

Schritte

1. Wenden Sie eine strukturelle Abhängigkeit auf die Außenflächen der Komponenten mit festen Abhängigkeiten an.

   1. Klicken Sie auf der Registerkarte Definieren auf Entwurfsbedingungen > Strukturelle Abhängigkeiten .

      Das Dialogfeld Strukturelle Abhängigkeiten wird geöffnet.
   2. Stellen Sie im Dialogfeld sicher, dass der Typ auf Fest eingestellt ist.

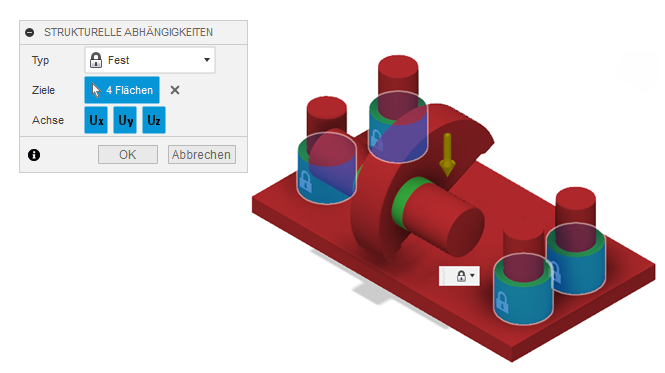

   3. Wählen Sie im Design die blau hervorgehobenen Flächen aus, wie in der folgenden Abbildung gezeigt.



      Anmerkung: Die Schloss-Symbole auf den ausgewählten Flächen zeigen an, dass die strukturellen Abhängigkeiten angewendet wurden.
   4. Klicken Sie im Dialogfeld Strukturelle Abhängigkeiten auf OK.

      Warnung: Sie können Abhängigkeiten nur auf Beibehalten-Geometrie anwenden.
   5. Erweitern Sie im Browser unter Studie 1 - Tragwerkskomponente die Option Load Case1 > Abhängigkeiten, um sicherzustellen, dass die Fixed1-Abhängigkeiten angewendet wurden.

      Tipp: Bewegen Sie den Mauszeiger im Browser über Fixed1, und klicken Sie rechts auf das Bearbeitungssymbol , um die strukturellen Abhängigkeiten zu ändern.

2. Wenden Sie eine strukturelle Last auf die Innenflächen der Komponenten Ring 1 und Ring 2 an.

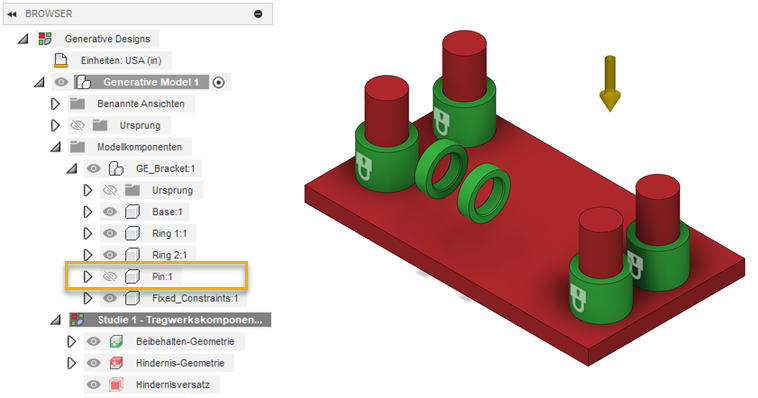

   1. Klicken Sie im Browser unter Modellkomponenten links von Pin: 1 auf das Symbol Sichtbar , um das Definieren des ersten Lastfalls zu erleichtern.


   2. Klicken Sie auf der Registerkarte Definieren auf Konstruktionsbedingungen > Strukturelle Lasten .

      Das Dialogfeld Strukturelle Lasten wird geöffnet.
   3. Vergewissern Sie sich, dass im Dialogfeld die Option Typ auf Kraft eingestellt ist.

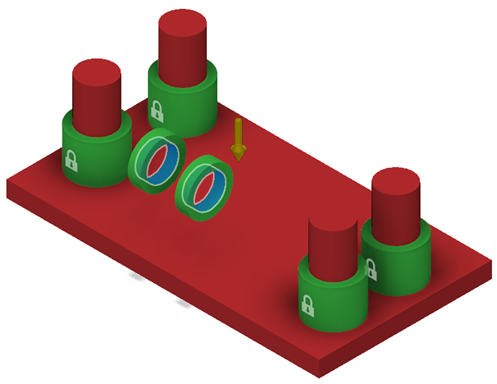

   4. Wählen Sie im Design die zwei blau hervorgehobenen Flächen aus, wie in der folgenden Abbildung gezeigt.


   5. Klicken Sie im Dialogfeld Strukturelle Lasten für den Richtungstyp auf das Symbol Vektoren (X, Y, Z) .
   6. Geben Sie im Feld Fz 8000 ein.

      Die blauen, nach oben zeigenden Pfeile werden auf den ausgewählten Flächen angezeigt.


   7. Klicken Sie auf OK.
   8. Erweitern Sie im Browser unter Studie 1 - Tragwerkskomponente die Option Load Case1 > Lasten, um sicherzustellen, dass die Kraftbelastung korrekt angewendet wird.



3. Klonen Sie Load Case1 drei Mal.

   1. Klicken Sie im Browser mit der rechten Maustaste auf Load Case1 und dann auf Lastfall klonen.

      Load Case2 wird erstellt.


   2. Klonen Sie Load Case1 zwei weitere Male, um insgesamt vier Lastfälle zu erhalten.



4. Ändern Sie die Last Force2 für Load Case 2.

   1. Klicken Sie im Browser auf Load Case2, um ihn zu aktivieren.


   2. Erweitern Sie bei Bedarf die Option Lasten.
   3. Platzieren Sie den Mauszeiger über Force 2, und klicken Sie dann auf das Symbol Bearbeiten .

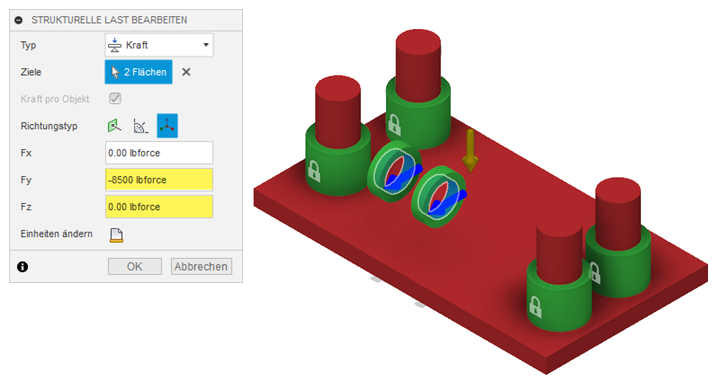

   4. Geben Sie im Feld Fy -8500 und im Feld Fz 0 ein.

      Die Pfeile werden auf den ausgewählten Flächen angezeigt, wie in der folgenden Abbildung gezeigt.


   5. Klicken Sie auf OK.

5. Ändern Sie die Last Force3 für Load Case 3.

   1. Doppelklicken Sie im Browser auf Load Case3, um ihn zu aktivieren und zu erweitern.


   2. Platzieren Sie den Mauszeiger über Force 3, und klicken Sie dann auf das Symbol Bearbeiten .
   3. Geben Sie im Feld Fy -7060 und im Feld Fz 6357 ein.

      Die Pfeile werden auf den ausgewählten Flächen angezeigt, wie in der folgenden Abbildung gezeigt.


   4. Klicken Sie auf OK.

6. Löschen Sie Force4 aus Load Case4.

   1. Klicken Sie im Browser auf Load Case4, um ihn zu aktivieren.
   2. Erweitern Sie bei Bedarf die Option Lasten.
   3. Klicken Sie mit der rechten Maustaste auf Force 4, und wählen Sie Löschen aus.



7. Wenden Sie eine strukturelle Last auf die Innenfläche der Komponente Ring 1 an.

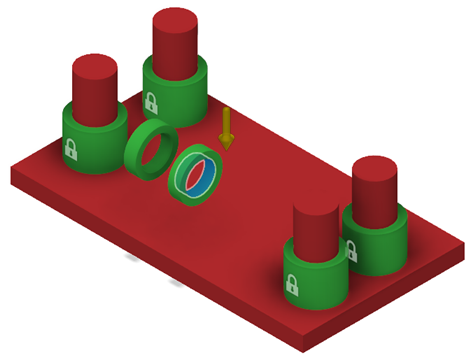

   1. Wählen Sie im Design die blau hervorgehobene Fläche aus, wie in der folgenden Abbildung gezeigt.


   2. Klicken Sie auf der Registerkarte Definieren auf Konstruktionsbedingungen > Strukturelle Lasten .

      Das Dialogfeld Strukturelle Lasten wird geöffnet.
   3. Vergewissern Sie sich, dass im Dialogfeld die Option Typ auf Kraft eingestellt ist.
   4. Klicken Sie für den Richtungstyp auf das Symbol Vektoren (X, Y, Z) .

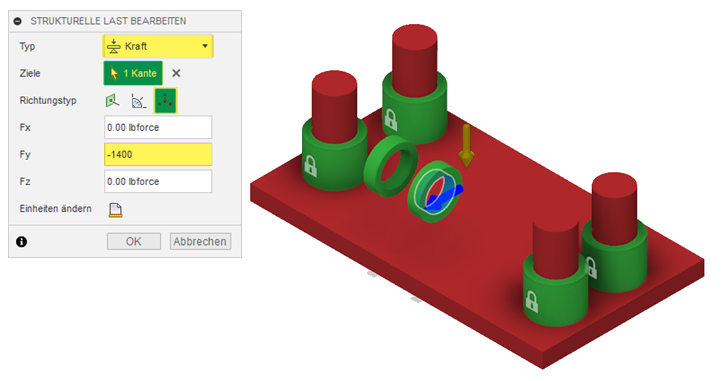

   5. Geben Sie im Feld Fy -1400 ein.


   6. Klicken Sie auf OK.

      Im Browser wird unter Load Case4 > Lasten Force5 hinzugefügt.

8. Wenden Sie eine strukturelle Last auf die Innenfläche der Komponente Ring 2 an.

   1. Wählen Sie im Design die blau hervorgehobene Fläche aus, wie in der folgenden Abbildung gezeigt.


   2. Klicken Sie auf der Registerkarte Definieren auf Konstruktionsbedingungen > Strukturelle Lasten .

      Das Dialogfeld Strukturelle Lasten wird geöffnet.
   3. Vergewissern Sie sich, dass im Dialogfeld die Option Typ auf Kraft eingestellt ist.
   4. Klicken Sie für den Richtungstyp auf das Symbol Vektoren (X, Y, Z) .
   5. Geben Sie im Feld Fy 1400 ein.


   6. Klicken Sie auf OK.

      Im Browser wird unter Load Case4 > Lasten Force6 hinzugefügt.



9. Überprüfen Sie die vier Lastfälle.

   1. Klicken Sie auf dem ViewCube auf Vorne und dann auf den Pfeil nach links.

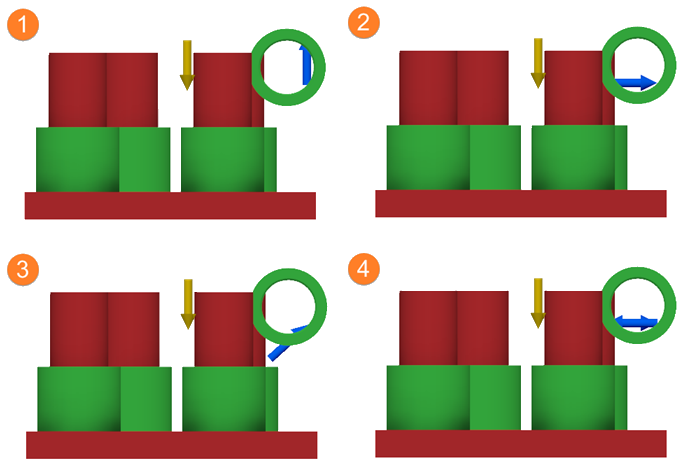

   2. Doppelklicken Sie im Browser, um jeden der vier Lastfälle zu aktivieren, damit Sie sicherstellen können, dass sie mit den in der folgenden Abbildung gezeigten Einstellungen übereinstimmen.



10. Kehren Sie zur Startansicht zurück, und zeigen Sie die Komponente Pin:1 erneut an.

    1. Platzieren Sie den Mauszeiger über dem ViewCube, und klicken auf das Symbol Start .
    2. Klicken Sie im Browser unter Modellkomponenten links neben Pin:1 auf das Symbol Verdeckt .

Aktivität 3 - Zusammenfassung

In dieser Aktivität haben Sie vier Lastfälle angewendet, die während des generativen Designprozesses getestet werden sollen.
