Aktivität 2: Festlegen eines Entwurfsbereichs

In dieser Aktivität bestimmen Sie, welche Geometrie aus dem generativen Prozess ausgeschlossen und für diesen berücksichtigt werden soll.

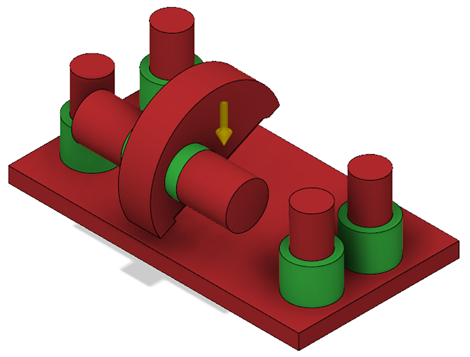

Modell mit allen zugewiesenen Geometrietypen

Voraussetzungen

Schritte

  1. Wenden Sie eine Beibehalten-Geometrie auf sechs ausgewählte Körper an.

    Anmerkung: Die Beibehalten-Geometrie ist ein Geometrietyp, der auf einen Körper angewendet wird, den Sie für die endgültige Form Ihres Entwurfs berücksichtigen möchten.
    1. Klicken Sie auf der Registerkarte Definieren auf Entwurfsbereich > Geometrie beibehalten Symbol Beibehalten.

      Das Dialogfeld Geometrie beibehalten wird geöffnet.
    2. Wählen Sie im Design die blau hervorgehobenen Körper aus, wie in der folgenden Abbildung gezeigt.

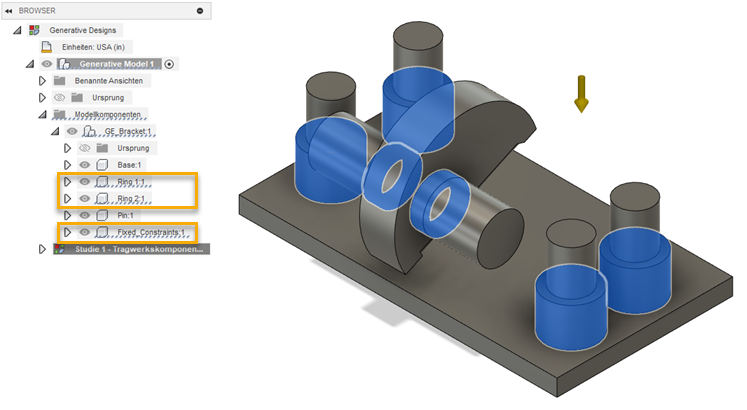

      Ausgewählte Geometrie

      Anmerkung: Im Browser können Sie sehen, dass die Komponenten Ring 1, Ring 2 und Fixed Constraints ebenfalls hervorgehoben sind.
    3. Klicken Sie im Dialogfeld Beibehalten-Geometrie auf OK.

      Die Körper werden im Design grün dargestellt.

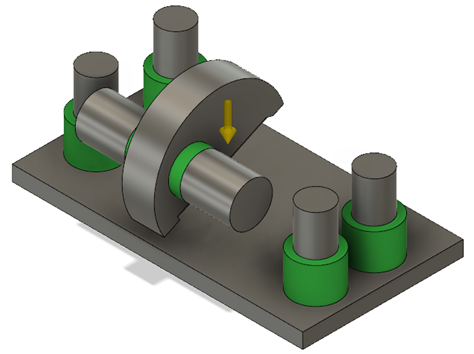

      Ausgewählte Geometrie beibehalten
    4. Erweitern Sie im Browser unter Studie 1 - Tragwerkskomponente die Option Beibehalten-Geometrie, um sicherzustellen, dass sechs Körper zugewiesen wurden.

      Tipp: Bewegen Sie den Mauszeiger im Browser über Beibehalten-Geometrie, und klicken Sie rechts auf das Bearbeitungssymbol Symbol Bearbeiten, um die Beibehalten-Geometrie zu ändern.
  2. Wenden Sie eine Hindernis-Geometrie auf zwei ausgewählte Körper an.

    Anmerkung: Die Hindernis-Geometrie ist ein Geometrietyp, der auf einen Körper angewendet wird, den Sie von der endgültigen Form Ihres Entwurfs ausschließen möchten.
    1. Klicken Sie auf der Registerkarte Definieren auf Entwurfsbereich > Hindernis-Geometrie Symbol Hindernis-Geometrie.

      Das Dialogfeld Hindernis-Geometrie wird geöffnet.
    2. Wählen Sie im Design die blau hervorgehobenen Körper aus, wie in der folgenden Abbildung gezeigt.

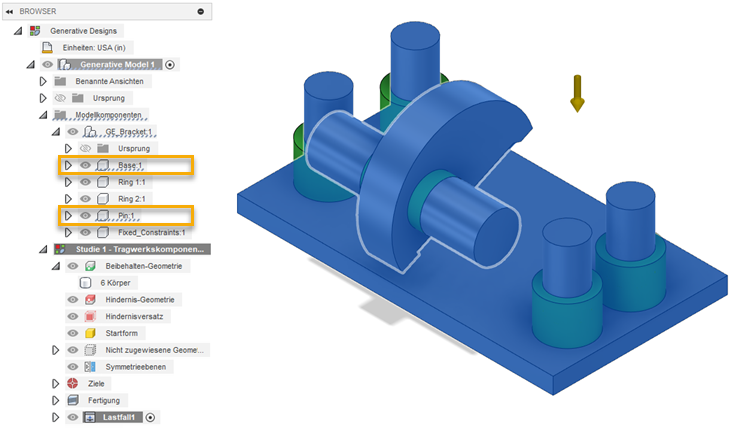

      Anwenden der Hindernis-Geometrie

      Anmerkung: Im Browser können Sie sehen, dass die Komponenten Base:1 und Pin:1 ebenfalls hervorgehoben sind.
    3. Klicken Sie im Dialogfeld Hindernis-Geometrie auf OK.

      Die Körper werden im Design rot dargestellt.

      Hindernis-Geometrie angewendet
    4. Erweitern Sie im Browser unter Studie 1 - Tragwerkskomponente die Option Hindernis-Geometrie, um sicherzustellen, dass zwei Körper angewendet wurden.

      Tipp: Bewegen Sie den Mauszeiger im Browser über Hindernis-Geometrie, und klicken Sie rechts auf das Bearbeitungssymbol Symbol Bearbeiten, um die Hindernis-Geometrie zu ändern.

Aktivität 2 - Zusammenfassung

In dieser Aktivität haben Sie bestimmt, welche Geometrie aus dem generativen Prozess ausgeschlossen und für diesen berücksichtigt werden soll.
