Aktivität 3: Festlegen der Formoptimierungskriterien und Lösen

Bei dieser Aktivität definieren Sie die Modellierungsabhängigkeiten, um sicherzustellen, dass die Formoptimierungskonstruktion bestimmte Konstruktionserwartungen erfüllt. Das Ziel dieser Aufgabe ist es, eine endgültige Geometrie zu generieren, die etwa 40 % der ursprünglichen Masse beträgt. Um dieses Ziel präzise zu erreichen, reduzieren Sie die Netzgröße.

Schritte bei dieser Aktivität

• Legen Sie die Zielmasse der Formoptimierung auf 40 % fest, um die Materialanforderungen zu reduzieren.
• Verringern Sie die Netzgröße auf 1 mm, um ein präziseres Ergebnis zu erzielen.
• Lösen der Studie
• Überprüfen Sie das Ergebnis Kritikalität des Lastpfads zur Bestimmung der Bereiche im Modell, die wichtig sind, um die angewendeten Lasten auszuhalten.

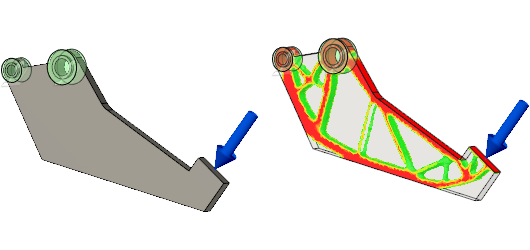

Greifarm vor Formoptimierung (links) und nach Formoptimierung (rechts)

Voraussetzungen

• Aktivität 2 ist abgeschlossen.

Schritte

1. Legen Sie die Zielmasse für die Formoptimierung auf 40 % fest.

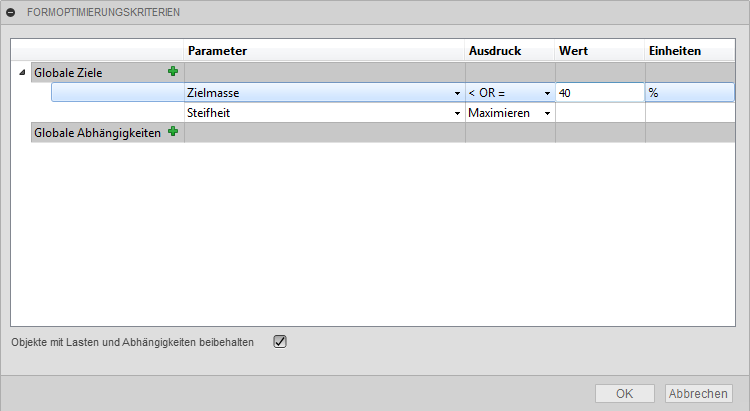

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Formoptimierung > Formoptimierungskriterien), um das Dialogfeld Formoptimierungskriterien zu öffnen.
   2. Legen Sie im Dialogfeld Formoptimierungskriterien die Zielmasse auf 40 % fest.


   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

2. Verringern Sie die Netzgröße auf 1 mm.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Verwalten > Einstellungen), um das Dialogfeld Einstellungen zu öffnen.
   2. Klicken Sie auf der linken Seite des Dialogfelds auf Netz, um zur Gruppe Netz zu wechseln.
   3. Wählen Sie Absolute Größe aus.
   4. Ändern Sie den Wert für Absolute Größe in 1 mm.
   5. Klicken Sie auf OK, um den Befehl anzuwenden und das Dialogfeld zu schließen.

3. Lösen Sie die Studie.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lösen > Lösen), um das Dialogfeld Lösen zu öffnen.
   2. Wählen Sie die zu lösende Studie aus.
   3. Klicken Sie auf 1 Studie auflösen, um die Analyse zu starten und das Dialogfeld Lösen zu schließen.
   4. Wenn die Analyse abgeschlossen ist, klicken Sie auf Schließen, um das Dialogfeld Job-Status zu schließen.

      Die Registerkarte Ergebnisse wird automatisch geöffnet, sodass Sie die Ergebnisse anzeigen können.

4. Überprüfen Sie die Ergebnisse für Kritikalität des Lastpfads.

   1. Erweitern Sie im Browser Formoptimierungseinstellungen.
   2. Klicken Sie auf neben Symmetrieebene 1, um die Symmetrieebene auszublenden, sodass Sie die Ergebnisse leichter überprüfen können.

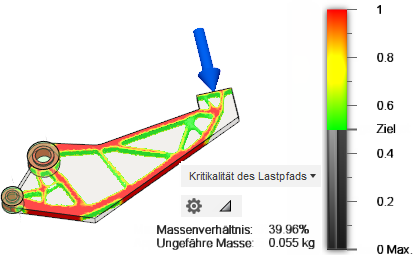

   3. Überprüfen Sie das Ergebnis Kritikalität des Lastpfads.

      Sie sehen, dass die als weniger wichtig angesehenen Bereiche bei der optimierten Form entfernt wurden.





Aktivität 3 - Zusammenfassung

Schritte bei dieser Aktivität

• Sie haben die Zielmasse der Formoptimierung auf 40 % festgelegt, um die Materialanforderungen zu reduzieren.
• Sie haben die Netzgröße auf 1 mm verringert, um ein präziseres Ergebnis zu erzielen.
• Sie haben die Studie gelöst.
• Sie haben das Ergebnis Kritikalität des Lastpfads zur Bestimmung der Bereiche im Modell überprüft, die wichtig sind, um die angewendeten Lasten auszuhalten.
