Erläuternde Ergebnisse für die Spritzgusssimulation

Erläuternde Ergebnisse werden am Ende der Phase Nachdruck und Temperierung des Spritzgusszyklus erzeugt. Die erläuternden Ergebnisse beantworten die grundlegenden Fragen einer Spritzgusssimulation - unter den angegebenen Studienbedingungen,

• Wie gut wird das Formteil gefüllt?
• Wird es visuelle Defekte aufweisen und werden diese auf ästhetischen Flächen liegen?
• Wie groß ist der Verzug?

Erläuternde Ergebnisse interpretieren die Daten und bieten Ihnen die Antworten. Außerdem erhalten Sie abhängig von der Ergebnisanalyse mit den erläuternden Ergebnissen Vorschläge für Schritte, die Sie zur Verbesserung der Ergebnisse durchführen können.

Ergebnisname	Beispiel	Zeigt...	Zugriff

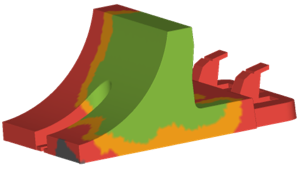

Füllen		Wie gut sich die Kavität unter den definierten Studieneinstellungen füllen wird.	Befehl Erläuternde Ergebnisse im Werkzeugkasten Ergebnisse
Optische Mängel		Wie wahrscheinlich es ist, dass Einfallstellen und Bindenähte im Formteil auftreten, die sich auf das Aussehen und die strukturelle Integrität des Formteils auswirken können. Wenn Sie ästhetische Flächen definiert haben, können Sie mit diesem Ergebnis zwischen allen Flächen und ästhetischen Flächen unterscheiden.	Befehl Erläuternde Ergebnisse im Werkzeugkasten Ergebnisse

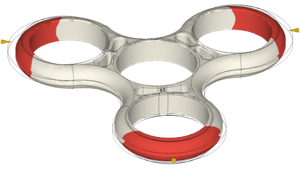

Verzug		Wie stark sich das Formteil verziehen könnte und wo wahrscheinlich Verzug auftritt. Sie können mithilfe der Schieberegler in der Legende die Verzugstoleranz an Ihre Konstruktionsspezifikationen anpassen.	Befehl Erläuternde Ergebnisse im Werkzeugkasten Ergebnisse

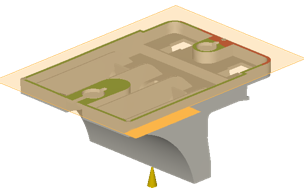

Ebenheit		Wie flach eine bestimmte Fläche relativ zur flachen Ebene ist. Dieses Ergebnis hilft Ihnen zu verstehen, wie gut das Formteil wahrscheinlich in die passende Komponente in einer Baugruppe eingepasst wird.	Dropdown-Option über der Legende
