Diese Methode basiert auf ADAS 345 und war ursprünglich für die Entwässerungsplanung vorgesehen. Siehe ADAS-Handbuch 345 (Planung von Rohrsystemen zur Feldentwässerung), ADAS.
Spitzenvolumenstrom Q0 für Einzugsgebiete unter 30 ha
Das ADAS 345-Dokument bezieht sich nicht auf Wiederkehrperioden, sondern ergibt einen Spitzenvolumenstrom. Die ADAS 345-Methode ist jedoch eine vereinfachte Form einer umfassenderen ADAS-Methode in Bericht Nr. 5, der nicht mehr gedruckt wird. In Bericht Nr. 5 wurden Wiederkehrperioden aufgeführt und nicht die in ADAS 345 dargestellten Kulturarten. Kulturarten sollten eine ausgewählte Risikokategorie implizieren und daher je nach Wert der Kultur eine unterschiedliche Wiederkehrperiode vorsehen. ADAS hat bestätigt, dass Sie bei Auswahl von Gras aus dem Diagramm tatsächlich eine Wiederkehrperiode von 2 Jahren auswählen. Daher lassen sich Wachstumskurven auf das Ereignis mit zweijähriger Wiederkehrperiode anwenden. Dies wird in den Environment Agency Flood Estimation Guidelines bestätigt.
Ein zweijähriger Spitzenabfluss kann gemäß Tabelle 1 von FSR Nr. 2 (1977) in ein mittleres jährliches Hochwasser umgewandelt werden. Das mittlere jährliche Hochwasser wird dann mit der für IH 124 beschriebenen Methode in andere Wiederkehrperioden umgerechnet.
Q0 = ST.F.A
Dabei gilt:
ST: Bodentypfaktor
A: Fläche in Hektar
F: Zahl, die aus einem unten beschriebenen Suchvorgang abgeleitet wurde:
Einzugsgebietseigenschaft C

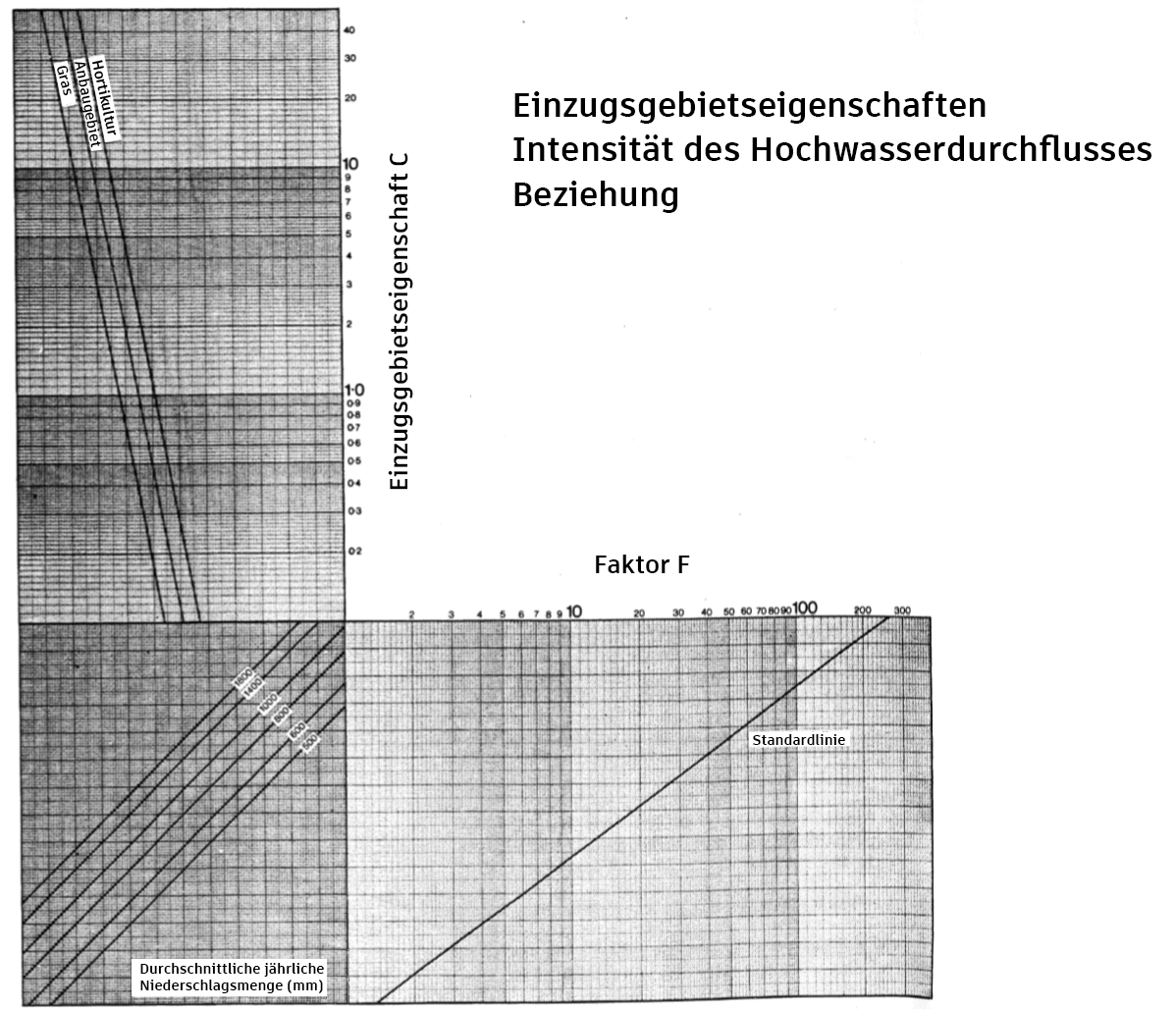

Anhand dieses Werts wird dann zusammen mit der ausgewählten Kulturart und dem durchschnittlichen jährlichen Niederschlag das Bild aus dem folgenden Diagramm bestimmt:
Die obige Abbildung wurde aus dem ADAS-Handbuch 345 (Planung von Rohrsystemen zur Feldentwässerung) kopiert.

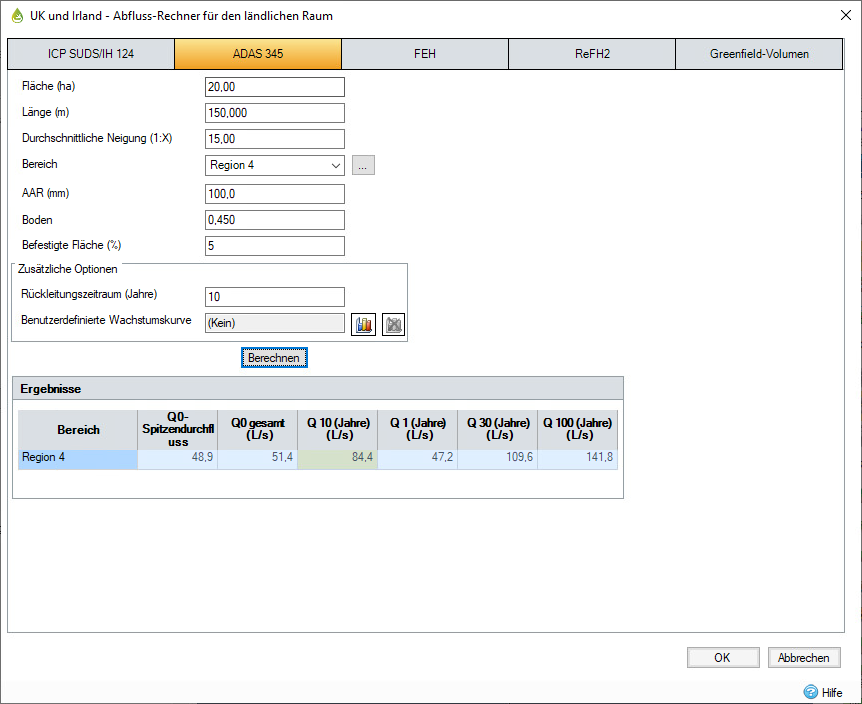

Eingabevariablen
Fläche: Einzugsgebietsfläche
Länge: Maximale Länge des Einzugsgebiets
Durchschnittliche Neigung: Durchschnittliche Neigung des Einzugsgebiets (Höhe/Länge)
Bereich: Bereichsnummer des Einzugsgebiets gemäß FSR-Abbildung I.2.4. Dieser Wert kann auch mit der Bereichsauswahl ausgewählt werden.
AAR: Durchschnittliche Niederschlagsmenge
Bodentyp: Bodentypfaktor ST:
|
Durchlässigkeitsklasse |
ST |
|
Sehr gering |
1 |
|
Gering bis mäßig |
0.8 |
|
Moderat |
0.5 |
|
Sehr hoch |
0.1 |
* Weitere Informationen finden Sie in der obigen Referenz.
Befestigte Fläche: Befestigter Anteil, maximal 10 %
Zusätzliche Optionen
Wiederkehrperiode: Wiederkehrperiode von Niederschlägen zwischen 1 und 1000 Jahren
Wachstumskurve: Klicken Sie auf das Symbol Wachstumskurvendetails, um den Wachstumskurven-Editor zu öffnen.
Ausgabevariablen
Q0: Spitzenvolumenstrom für Wiederkehrperiode von 2 Jahren
Q gesamt: Spitzenvolumenstrom einschließlich befestigter Fläche für Wiederkehrperiode von 2 Jahren
