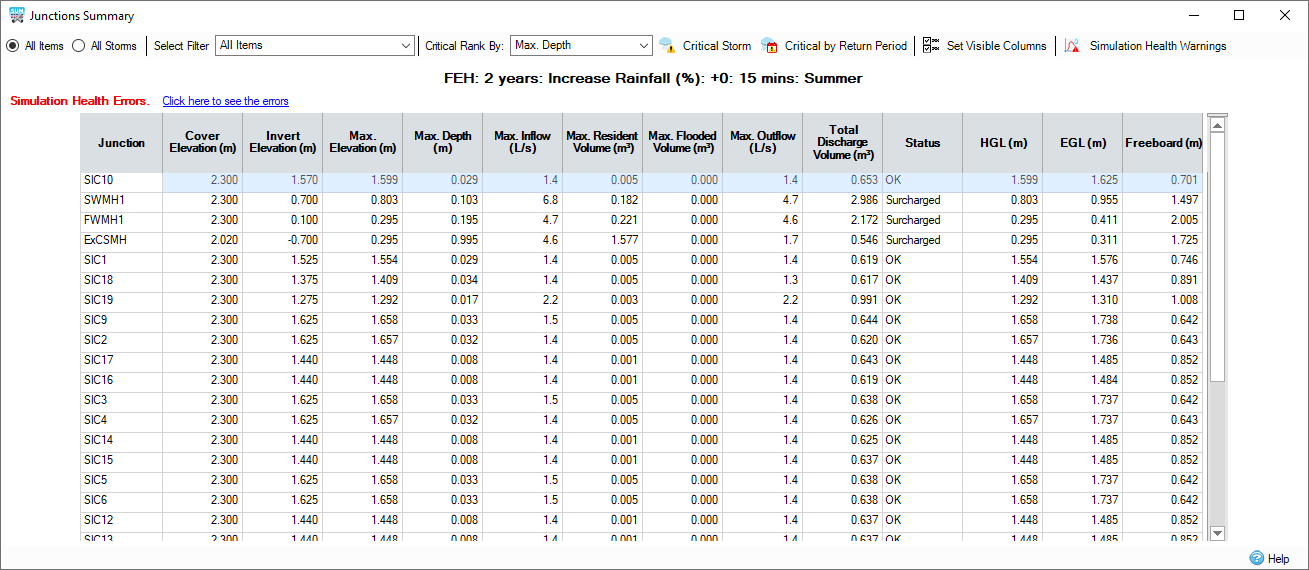

Die Ergebnisse der Knotenpunktzusammenfassung zeigen eine Zusammenfassung der Leistung der einzelnen Knotenpunkte in der aktuellen Phase.
Filtern der Ergebnisse
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, sind keine Filteroptionen verfügbar.
Wenn das Optionsfeld Alle Elemente ausgewählt ist, zeigt die Zusammenfassung die maximalen ein- und ausgehenden Volumenstrommengen sowie Details zu den Volumen für jeden Knotenpunkt in der Phase für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl in der Statusleiste hervorgehoben. Die Dropdown-Liste Filter auswählen filtert die Ergebnisse, sodass alle Elemente oder ausgewählte Fließwege angezeigt werden.
Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, zeigt die Zusammenfassung die maximalen Volumenstrommengen in die und aus den Knotenpunkten an, die in der Dropdown-Liste Element auswählen ausgewählt wurden, sowie Details zu den Volumen für jeden einzelnen Niederschlag. Dies ist besonders nützlich, wenn ein Niederschlag mit mehreren Niederschlagsereignissen in den Analysekriterien ausgewählt wurde.
Auswahl für Kritischer Rang nach
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist die Option Kritischer Rang nach nicht verfügbar.
Die Dropdown-Liste Kritischer Rang nach ermöglicht die Auswahl einer bestimmten Eigenschaft in der Zusammenfassung, die den kritischen Niederschlag festlegt (siehe unten).
Für ARR19-Niederschlag bestimmt die Option Kritischer Rang nach, welches der zehn ausgeführten Temporalmuster für einen Satz von AEP-Einträgen/zunehmenden Niederschlägen/Niederschlagsdauern den Wert aufweist, der als erstes Temporalmuster über dem Mittelwert (Durchschnitt) der zehn Ergebnisse für die angegebene Eigenschaft liegt.
Beispiel: Es geht um die Eigenschaft für die maximale Tiefe, und die folgende Tabelle zeigt die Werte für das jeweilige Temporalmuster an:
| Temporalmuster | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Max. durchschnittliche Tiefe | 5.5 | 6.2 | 3.1 | 4.5 | 2.6 | 1.5 | 4.87 | 3.65 | 1.56 | 5.56 |
Mittelwert = (5.5 + 6.2 + 3.1 + 4.5 + 2.6 + 1.5 + 4.87 + 3.65 + 1.56 + 5.56) / 10 = 3.904
Das erste Temporalmuster über dem Mittelwert ist das Temporalmuster 4 (4.5), das dann für die kritischen Vergleiche wie unten beschrieben verwendet wird.
Kritischer Niederschlag
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritischer Niederschlag den kritischen Niederschlag wie folgt an:
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jeden Knotenpunkt angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für den aktuell ausgewählten Knotenpunkt orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für einen Knotenpunkt wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Kritisch nach Wiederkehrperiode
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritisch nach Wiederkehrperiode den kritischen Niederschlag für die Gruppierung Wiederkehrperiode/Zunehmende Niederschläge im Hinblick auf den aktuell ausgewählten Niederschlag an.
Die Gruppierungen für Wiederkehrperiode/zunehmende Niederschläge sehen für die jeweiligen Niederschlagssätze wie folgt aus:
FEH/FSR/Chinesischer Entwurf: Gruppiert nach Wiederkehrperiode und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag FEH, 5 Jahre, +30 %, 120 Min., Winter lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (FEH, 5 Jahre, +30 %) ermittelt.
ARR: Gruppiert nach AEP und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag ARR, 50 %, +30 %, 120 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (ARR, 50 %, +30 %) ermittelt.
Desbordes/Bekannt/Benutzerdefiniert: Gruppiert nach Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag Desbordes, 5 Jahre, +10 %, 15 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (Desbordes, +10 %) ermittelt.
SCS: Keine Gruppierung; alle SCS-Ergebnisse werden berücksichtigt.
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jeden Knotenpunkt angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für den aktuell ausgewählten Knotenpunkt orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für einen Knotenpunkt wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Tabellenvoreinstellungen
Felder lassen sich über das Formular für Tabellenvoreinstellungen aktivieren oder deaktivieren, das über den Werkzeugkasten oben im Formular abrufbar ist. Der vollständige Satz an verfügbaren Spalten wird angezeigt, und Sie können die einzelnen Spalten mithilfe der Kontrollkästchen aktivieren oder deaktivieren. Diese Einstellungen werden zwischen Sitzungen gespeichert.
Simulationszustand
Wenn die Analyseergebnisse Probleme beim aktuellen Niederschlag (oder bei einem der Niederschläge, falls kritische/alle Niederschläge angezeigt werden) enthalten, wird oben im Formular eine Meldung angezeigt. Weitere Informationen finden Sie im Abschnitt Simulationszustand.
Darüber hinaus kann auf den Hyperlink für die Simulationszustandswarnung geklickt werden, um die Simulationszustandswarnungen für die aktuelle Phase anzuzeigen.
Ergebnisse
Überdeckungshöhe: Die Überdeckungshöhe des Schachts wird als Referenz angezeigt.
Sohlenhöhe: Die Sohlenhöhe des Knotenpunkts wird als Referenz angezeigt. Anmerkung: Wenn abstrakte Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) mit einem einfachen Knotenpunkt verbunden sind, wird dieses Feld leer gelassen.
Max. Höhe: Zeigt den maximalen Wasserstand (über Bezugspunkt) an, der im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde. Anmerkung: Wenn abstrakte Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) mit einem einfachen Knotenpunkt verbunden sind, wird dieses Feld leer gelassen.
Max. Tiefe: Zeigt die maximale Wassertiefe (über Sohlenhöhe) an, die im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde. Anmerkung: Wenn abstrakte Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) mit einem einfachen Knotenpunkt verbunden sind, wird dieses Feld leer gelassen.
Max. Zufluss: Zeigt den maximalen Zufluss (Summe aller Zuläufe) an, der das Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht. Dieser Wert schließt keinen Überlaufzufluss ein.
Max. residentes Volumen: Zeigt das maximale Volumen im Element für das ausgewählte oder angezeigte Niederschlagsereignis, einschließlich überflutetem Volumen, an. Anmerkung: Wenn abstrakte Verbindungen (Keine Verzögerung, Verzögerter Volumenstrom) mit einem einfachen Knotenpunkt verbunden sind, wird dieses Feld leer gelassen.
Max. überflutetes Volumen: Zeigt das maximale Volumen über der Überschreitungs- oder Überdeckungshöhe im Element für das ausgewählte oder angezeigte Niederschlagsereignis an. Anmerkung: Nur Schächte können überflutet werden.
Max. Abfluss: Zeigt den maximalen Abfluss (Summe aller Auslässe) an, der das Element für das ausgewählte oder angezeigte Niederschlagsereignis verlässt.
Gesamtabflussvolumen: Zeigt das Gesamtvolumen an, das das Element durch alle Auslässe für das ausgewählte oder angezeigte Niederschlagsereignis verlässt.
Alle numerischen Spalten werden je nach Einheit mit einer vorgegebenen Anzahl von Dezimalstellen angezeigt. Wenn Sie mehr oder weniger Dezimalstellen sehen möchten, können Sie im Kontextmenü die Option Dezimalstellen erhöhen oder Dezimalstellen verringern auswählen. Diese Einstellung wird zwischen Sitzungen nicht gespeichert.
Status: Basierend auf der Höhe im Knotenpunkt wird der folgende Status angezeigt:
- OK: Der maximale Wasserstand befindet sich unterhalb des ausgehenden Rohrscheitels, oder bei anderen Verbindungstypen liegt die Höhe unterhalb der Überdeckungshöhe.
- Mit Überstau: Der maximale Wasserstand liegt unterhalb der Überdeckungshöhe, jedoch oberhalb des ausgehenden Rohrscheitels.
- Hochwasserrisiko: Die maximale Höhe liegt oberhalb des ausgehenden Rohrscheitels, jedoch unterhalb der Überdeckungshöhe anhand der Tiefe der Hochwasser-Risikospanne.
- Hochwasser: Der maximale Wasserstand liegt oberhalb der Überdeckungshöhe.
Abgedichtete Schächte
Definitionsgemäß überschreitet der Wasserstand in einem abgedichteten Schacht niemals die Überdeckung. Daher lautet der Status eines abgedichteten Schachts immer nur OK oder Mit Überstau. In allen Fällen, in denen es erforderlich ist, den Wasserstand zu begrenzen, d. h., ein nicht abgedichteter Schacht würde überflutet, wird der Status mit einem Sternchen gekennzeichnet, z. B. OK* oder Mit Überstau*.
