Ein Netz ist eine verzweigte Route durch den Standort, die zum Berechnen einer Rohrdimensionierung verwendet wird. Dies ist erforderlich, da die Route, der die Volumenströme folgen, vorgegeben werden muss, damit eine Dimensionierungsberechnung mit der rationalen Methode durchgeführt werden kann. Eine verzweigte Route lässt keine Schleifen oder Abzweigungen zu, sodass für eine bestimmte Dimensionierung ein einzelner Auslauf erforderlich ist. Es ist also möglich, mehrere Netze über den Standort zu definieren, um verschiedene Teile des Systems zu dimensionieren.

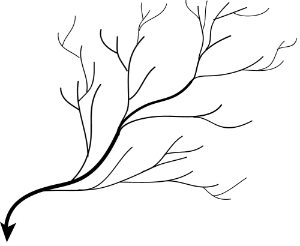

Ein verzweigtes Netz definiert eine Hauptroute und Stränge, die an einem eindeutigen Auslauf enden. Die folgende Abbildung zeigt ein verzweigtes Entwässerungsnetz:
Ein Netz wird mithilfe von Fließwegen als Hauptentwässerungsweg (Hauptleitung) erstellt, und alle zusätzlichen Verbindungsstrecken (Stranglinien) werden ebenfalls berücksichtigt. Ein Fließweg wird als Grundlage für den Aufbau eines Netzes verwendet, damit Sie entscheiden können, wo das Netz für die Dimensionierung beginnt und endet und welche Route an einer Abzweigung verwendet werden soll.
Das Netz, das für die Dimensionierung verwendet wird, wird erstellt, indem Sie den Fließweg (Hauptleitung) vom am weitesten stromabwärts gelegenen Element (Auslauf) rückwärts hinauf zum ersten gehen. Wenn Stranglinien gefunden werden, werden diese parallel abgegangen, wobei zusätzliche Stranglinien (und nachfolgende Stranglinien usw.) von jeder Linie ebenfalls berücksichtigt werden. In dieser Phase werden nur Verbindungen (im Gegensatz zu Verknüpfungen) berücksichtigt, da dies die Elemente sind, die als Rohre/Kanäle angesehen werden können und daher eine Dimensionierung erfordern.
Es ist auf folgende Weise möglich, das von der Software berechnete Netz über einen Pfad anzuzeigen:
-
Plan: Markieren des Fließwegs in der Strukturansicht. Die Draufsicht zeigt den Pfad in der Hauptleitungsfarbe und dann eingehende Stränge in der Stranglinienfarbe.
-
Verbindungen: Entweder durch Markieren des Fließwegs in der Strukturansicht bei geöffnetem Formular oder durch Auswahl des Fließwegs anhand des Namens aus dem Formularfilter.
Sobald das Netz erstellt wurde, steht es für die Verwendung in Netzentwurf zur Verfügung.
