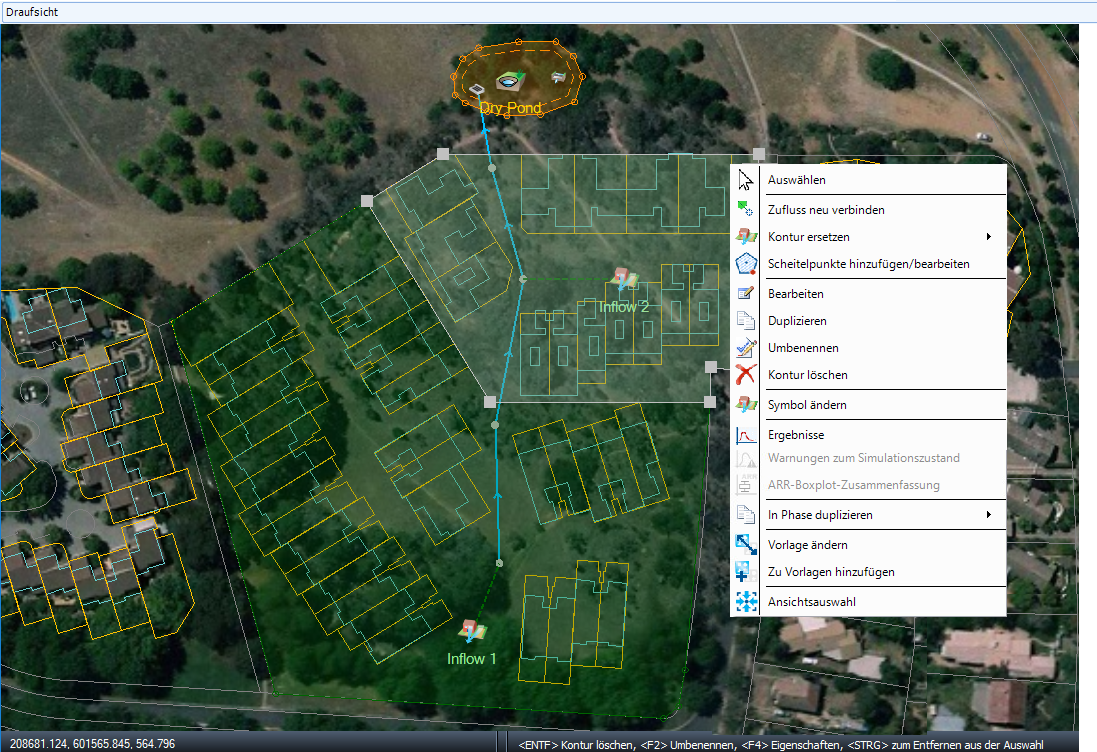

Die Draufsicht ist die wichtigste Entwurfsoberfläche in der Software und zeigt das grafische Layout des Grundstücks. Die Position der Regenwassersteuerungen (SWC), Zuflüsse, Zuläufe, Auslässe, Landnutzungen und Bodentypen können grafisch angegeben werden. Auch das Zeichnen von SWC-Flächen und das Verknüpfen mit Verbindungen ist in dieser Ansicht möglich.
Neue Elemente können dem Plan hinzugefügt werden, indem Sie sie aus dem Werkzeugkasten ziehen. Elemente werden im Plan hervorgehoben, wenn sie sich auf die Strukturansicht konzentrieren.
Bypass-Verbindungen
Eine Bypass-Verbindung kann über das Kontextmenü im Plan oder über die Multifunktionsleiste Erstellen hinzugefügt werden. Wenn Sie den Mauszeiger über einen Zulauf, einen Knotenpunkt oder eine Regenwassersteuerung bewegen, werden im Kontextmenü diese Option und die verfügbaren Verbindungen angezeigt.
Wenn die Bypass-Verbindung gezeichnet ist, wird sie mit einer gestrichelten Linie angezeigt.
Hinweise
Am unteren Rand des Plans befinden sich Koordinaten und Hinweise. Der Abschnitt mit den Koordinaten zeigt die aktuelle Position des Mauszeigers in Weltkoordinaten an. Eine Höhe wird auch angezeigt, wenn ein TIN Oberflächendaten geladen wurde. Überschwemmungsergebnisse werden ebenfalls angegeben, wenn Daten verfügbar sind.
Im Abschnitt mit den Hinweisen werden die typischen Aktionen beschrieben, die Ihnen je nach Mausposition und dem Element, das auf dem Plan fokussiert wird, zur Verfügung stehen.
Die Mitteltrennlinie kann durch Ziehen mit der Maus verschoben werden.
Hochwasser-/Hochwasserrisikoindikatoren
Wenn der aktuelle Niederschlag animiert wird, kann der Plan ein Warndreieck über einem Knotenpunkt oder einer SWC anzeigen, wenn der aktuelle Wasserstand in das Freibord eintritt (Hochwasserrisiko, nur SWC) oder Hochwasser auftritt. Die Anzeige der Warndreiecke wird über die Ansichtsoption Hochwasserindikatoren im Abschnitt Ergebnisse der Strukturansicht gesteuert. Die verwendeten Bilder sind:
| Hochwasserrisikoindikator | Hochwasser |
|
|
|
