Ausläufe

Ausläufe sind die Stelle, an der Wasser vom Grundstück abfließen kann. Diese werden von der Software erkannt und können bei Bedarf mit zusätzlichen Einschränkungsoptionen versehen werden, um den berechneten Auslauf mit Überstau widerzuspiegeln.

Identifizieren von Ausläufen

Eine Position gilt als Auslaufposition, wenn:

• es sich um  Knotenpunkte oder Regenwassersteuerungen (SWC) handelt, mit einem oder mehreren  Auslässen  ohne Anschluss stromabwärts, d. h. keiner dieser Auslässe hat Bedingungen stromabwärts.
• es sich um einen Knotenpunkt (oder Schacht ) ohne Auslässe handelt.

Anmerkung: Wenn es sich bei einem Auslauf um einen Schacht ohne Auslässe handelt, ignoriert die Analyse die Kammerbemaßungen, da dies als freier Ablauf angesehen wird (außer wenn eine Höhe mit Überstau vorhanden ist).

Wenn für einen Knotenpunkt oder eine Regenwassersteuerung ein Auslauf bestimmt wurde, werden im Datenformular und in den Tabellen zusätzliche Optionen angezeigt, mit denen die Auslaufbeschränkungen bei Bedarf angegeben werden können.

Auslaufdetails

Der Satz der Ausläufe für die gesamte Phase kann angezeigt werden, und ihre Einschränkungen können pro Niederschlag angegeben werden.

Anmerkung: Alle Höhen liegen über dem Höhenfestpunkt.

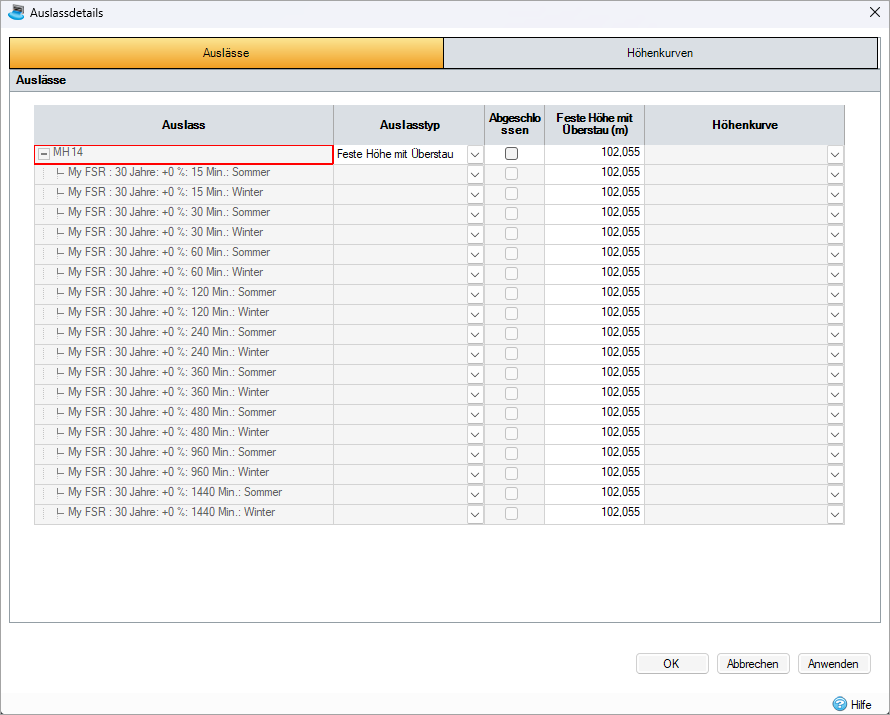

Registerkarte Ausläufe

Auf diese Weise können die Ausläufe angezeigt und der Typ für jeden Auslauf angegeben werden.

Auslasstyp

Dies ist der Typ der geltenden Auslaufbeschränkung:

• Freier Abfluss: Das Wasser verlässt die Auslässe allein basierend auf der Wassertiefe im System, d. h. ohne Berücksichtigung von Bedingungen stromabwärts.
• Feste Überstauhöhe: Ermöglicht die Angabe einer Höhe, gegen die die Auslässe wirken, d. h. der Wasserstand im System muss über dieser Höhe liegen, bevor Wasser aus einem der nicht angeschlossenen Auslässe austritt.
• Variable Überstauhöhe: Ermöglicht die Angabe einer Höhenkurve, die sich mit der Zeit ändert, gegen die die Auslässe wirken, d. h., der Wasserstand im System muss über dieser Höhe liegen, bevor Wasser aus den nicht verbundenen Auslässen austritt.

Anmerkung: Wenn ein Knotenpunkt/ein Schacht keine Auslässe hat, fließt das Wasser direkt zum Abfluss durch. Wenn eine feste Überstauhöhe angegeben ist, staut sich das Wasser vor dem Abfließen bis zu dieser Höhe.

Nachdem der Auslauftyp ausgewählt wurde, kann der tatsächliche Wert auf Niederschlagsbasis nach Bedarf variiert werden. Dies kann nützlich sein, wenn die Höhe vom zu analysierenden Niederschlag abhängig ist.

Gated

Wenn ein Auslauf abgeschlossen ist, wird der Rückstauabfluss verhindert.

Anmerkung: Dies ist nur für Feste Überstauhöhe und Variable Überstauhöhe verfügbar.

Registerkarte Höhenkurven

Dadurch kann der erforderliche Satz von Höhenkurven (Ganglinien) angegeben und bearbeitet werden.

Die (obere) Tabelle enthält eine Liste der Kurven, die zur Beschreibung der Auslaufbeschränkungen für jeden Auslauf und/oder Niederschlag erforderlich sind.

Hier wird Folgendes angezeigt:

Name: Die Beschriftung, die der Kurve zur leichteren Identifizierung zugewiesen wurde.

Dauer: Die Gesamtlänge der Kurve.

Max. Höhe: Die maximale Höhe, die in der Kurve gefunden wird.

Erweiterungsoption: Geben Sie an, wie die Kurve erweitert werden soll, WENN die Laufzeit der Analyse die Dauer der Kurve überschreitet. Folgende Optionen stehen zur Verfügung:

• Letzte Höhe vergrößern: Der letzte Eintrag in der Kurve wird für die verbleibende Dauer der Analyse verwendet
• Kurve wiederholen: Die gesamte Kurve wird wiederholt, bis die Analyse abgeschlossen ist. Anmerkung: Diese Option eignet sich am besten, wenn die Kurve periodisch ist, d. h. sie wird in einem regelmäßigen Intervall wiederholt, sodass sie auf derselben Höhe beginnt und endet.

Hinzufügen/Entfernen von Kurven

Die Schaltflächen + und - dienen zum Hinzufügen und Entfernen von Kurven aus der Tabelle nach Bedarf. Es ist möglich, mehrere Zeilen auszuwählen und gleichzeitig zu löschen.

Anmerkung: Wenn eine Kurve derzeit auf der Registerkarte Ausläufe referenziert wird, wird dies auf (Kein) zurückgesetzt, wenn die Kurve gelöscht wird. Dadurch kann die Analyse erst ausgeführt werden, wenn eine neue Kurve ausgewählt wird.

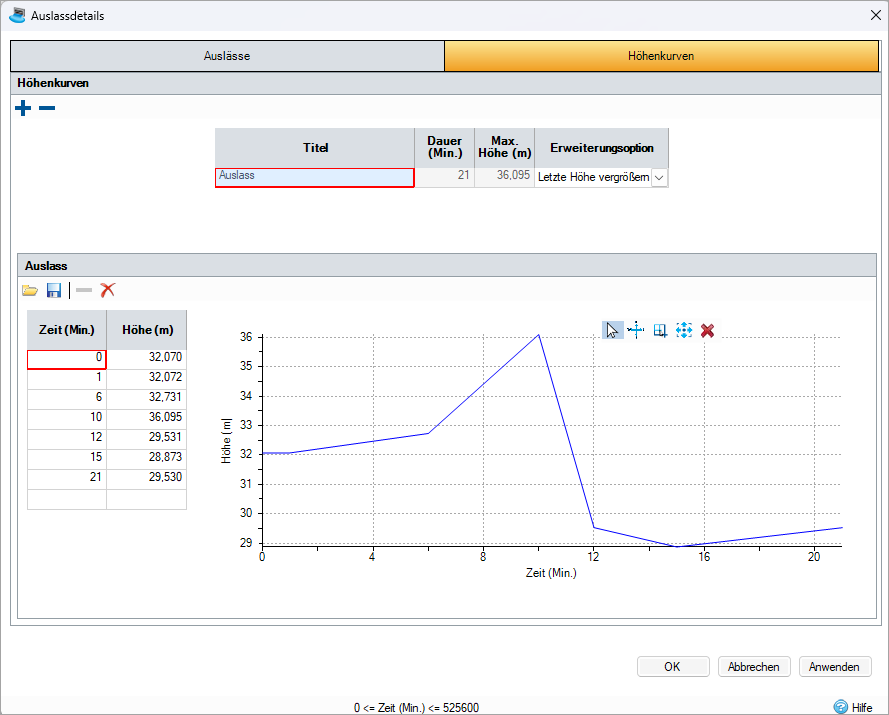

Bearbeiten der Kurve

Wenn eine Kurve in der oberen Tabelle hervorgehoben ist, können ihre Details in der Gruppe darunter bearbeitet werden. Die Werte können direkt eingegeben, eingefügt oder aus der Datei geladen werden. Das Diagramm zeigt dann eine Darstellung der eingegebenen visuellen Daten an.

Laden: Ermöglicht das Laden von Daten aus den Formaten Höhenganglinien-Datei (IDHYLX), CSV, TXT oder Excel über den universellen Import.

Speichern: Ermöglicht das Speichern der Ganglinie in einer Höhenganglinien-Datei (IDHYLX), sodass sie in einem anderen Entwurf wiederverwendet werden kann.

Zeile löschen: Die aktuell ausgewählte(n) Zeile(n) wird/werden entfernt.

Löschen: Die gesamte Tabelle wird gelöscht.

Zugriff auf das Formular

Die Auslaufdetails können über die Strukturansicht oder die Multifunktionsleiste Analyse aufgerufen werden.

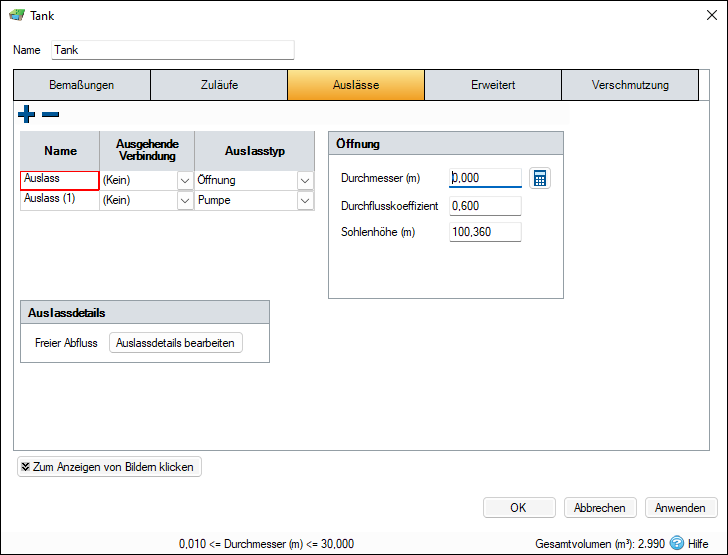

Wenn ein Knotenpunkt oder ein SWC eine Auslaufposition ist, wird alternativ eine Option angezeigt, die mit dem Formular Auslaufdetails auf der Registerkarte Auslässe verknüpft ist.

Ergebnisse

Die Gesamtsummen der einzelnen Ausläufe werden zusammen betrachtet, um die in der Phasenverwaltung angezeigten Abflussraten und -volumina zu ergeben.
