Schacht

Schächte sind physische Strukturen, die Rohre verbinden. Sie können eine kreisförmige oder rechteckige Form haben.

Vorgabemäßig wird der Schacht mit der niedrigsten verknüpften Verbindung synchronisiert.

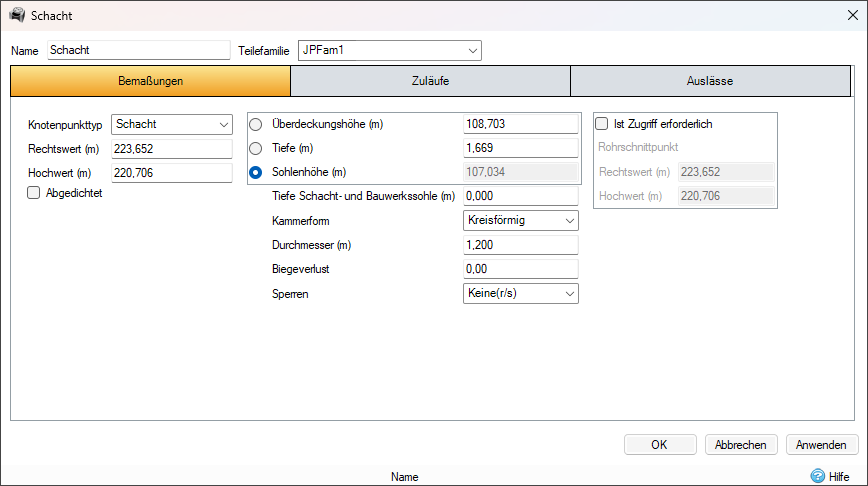

Name: Zeigt den Namen des Schachts an.

Teilefamilie: Wählen Sie die Teilefamilie aus, die diesem Schacht zugeordnet ist. Weitere Informationen finden Sie unter Teilefamilien.

Bemaßungen

Knotenpunkttyp: Wählen Sie entweder Einf. Knotenpunkt oder Schacht aus der Dropdown-Liste aus.

Rechtswert: Rechtswertkoordinate in der Mitte des Symbols auf dem Plan.

Hochwert: Hochwertkoordinate in der Mitte des Symbols auf dem Plan.

Abgedichtet: Dieses Kontrollkästchen bestimmt, ob der Schacht abgedichtet ist. Ein abgedichteter Schacht wird während der Analyse nicht überflutet.

Überdeckungshöhe, Tiefe und Sohlenhöhe sind so verknüpft, dass der mithilfe des Optionsfelds markierte Parameter aus den beiden anderen Variablen berechnet wird.

Überdeckungshöhe: Geländehöhe (über Bezugspunkt) und die Höhe, an der eine Überflutung gemeldet werde. Eine Überschwemmungs- oder Überlaufkuppenhöhe kann als Teil der Auslasssteuerungsdetails auf einer niedrigeren Höhe angegeben werden. Wenn Oberflächendaten vorhanden sind, wird die Überdeckungshöhe automatisch von der Mitte des Symbols übernommen. Oberhalb der Überdeckungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der vorgabemäßige Wasserhaltungsbereich für das überflutete Volumen beträgt 1000 m².

Tiefe: Tiefe des Schachts, d. h. Überdeckungshöhe minus Sohlenhöhe, einschließlich Schacht- und Bauwerkssohle (falls zutreffend).

Sohlenhöhe: Stellt die Höhe (über Bezugspunkt) der Schachtbasis dar. Wenn eine Schacht- und Bauwerkssohle definiert ist, stellt sie die Höhe (über Bezugspunkt) der Unterkante der Schacht- und Bauwerkssohle dar.

Tiefe Schacht- und Bauwerkssohle: Verringern Sie die Sohlenhöhe um diesen Wert unter die niedrigste Höhe der ein-/ausgehenden Verbindung.

Kammerform: Wählen Sie als Kammerform Kreisförmig oder Rechteckig aus, um die Bemaßungen festzulegen.

Durchmesser: Der Durchmesser wird angezeigt, wenn Kreisförmig als Kammerform ausgewählt ist.

Länge: Die Länge wird angezeigt, wenn Rechteckig als Kammerform ausgewählt ist.

Breite: Die Breite wird angezeigt, wenn Rechteckig als Kammerform ausgewählt ist.

Anmerkung: Wenn es sich bei einem Schacht um einen Auslauf ohne Ablauf handelt, ignoriert die Analyse die Kammerbemaßungen, da dies als freier Ablauf angesehen wird (außer wenn eine Höhe mit Überstau vorhanden ist).

Anmerkung: Bei der Einstellung Rechteckig richtet sich der Schacht an der größten ausgehenden Verbindung aus (oder an der zuletzt platzierten Verbindung, wenn mehrere dieser Verbindungen die gleiche Größe aufweisen).

Biegeverlust: Der Verlustkoeffizient im Zusammenhang mit Energieverlusten, die auftreten, wenn der Volumenstrom in einen Knotenpunkt eintritt und dann durch eine ausgehende Verbindung in einem anderen Winkel austritt. Weitere Informationen finden Sie unter Analyse von Knotenpunkten und Verbindungen.

Anmerkung: Der Biegeverlust ist nur in den USA und globalen Regionen verfügbar. Weitere Informationen finden Sie im Thema Regionalisierung.

Sperren: Legt den Sperrstatus fest.

Keine(r/s): Es erfolgt keine Sperrung.

Höhen: Sohlenhöhen werden gesperrt, sodass keine automatische Synchronisierung stattfindet und Höhen nicht über den Netzentwurf angepasst werden.

Alle: Die Sohlenhöhen sind gesperrt, sodass keine automatische Synchronisierung durchgeführt wird, und der Schacht wird vollständig aus dem Netzentwurf ausgeschlossen.

Ist Zugriff erforderlich: Mit diesem Kontrollkästchen legen Sie fest, ob der Schacht zugänglich sein muss und daher ein Versatz berechnet werden muss. Durch Aktivieren dieses Kontrollkästchens werden die Felder für den Rohrschnittpunkt aktiviert.

Schnittpunkt-Rechtswert: Rechtswertkoordinate, an der sich die ein- und die ausgehende Verbindung im Knotenpunkt treffen.

Schnittpunkt-Hochwert: Hochwertkoordinate, an der sich die ein- und die ausgehende Verbindung im Knotenpunkt treffen.

Anmerkung: Das Feld Ist Zugriff erforderlich wird nur für kreisförmige Schächte angezeigt. Dies ist auf einen Versatz zurückzuführen, der nur für kreisförmige Schächte erforderlich ist.

Weitere Informationen zu diesen Registerkarten finden Sie auf den Seiten Zuläufe und Auslässe.
