Einfache Knotenpunkte werden in der Regel verwendet, um zwei offene Verbindungen zu verbinden, z. B. die Verbindungstypen Rechteckiger Kanal, Trapezkanal und Dreieckkanal, wenn sich Bemaßungen oder Neigungen von Kanälen ändern oder wenn offene Verbindungen auf Rohrverbindungen treffen. Einfache Knotenpunkte können auch für Rohrverbindungen ohne Schacht oder zum Zusammenfügen anderer Verbindungstypen eingesetzt werden.
Für einfache Knotenpunkte gelten während der Analyse besondere Regeln. Die Höhen werden aus dem Zusammenfügen von Verbindungen abgeleitet, sofern diese vorhanden sind. Wenn einfache Knotenpunkte zum Zusammenfügen von Verbindungen ohne Höhenangaben verwendet werden, wird davon ausgegangen, dass der Volumenstrom gerade verläuft, sofern er nicht durch einen Auslass eingeschränkt wird.

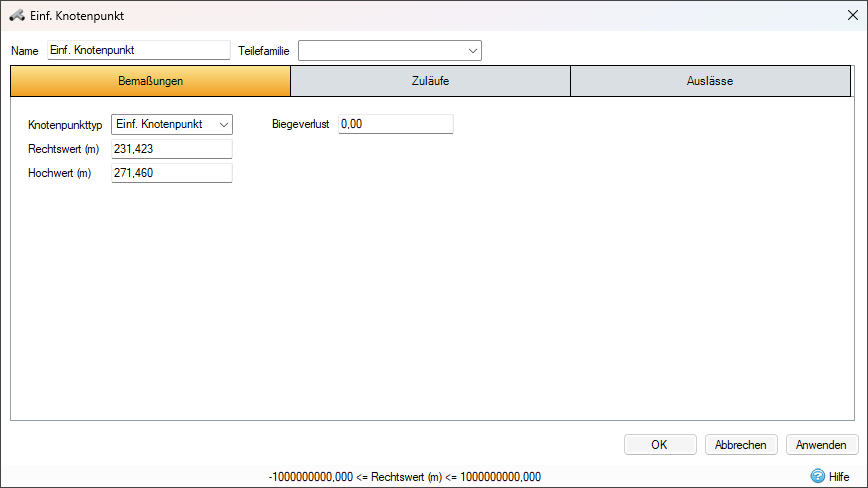

Name: Zeigt den Namen des Schachts an.
Teilefamilie: Wählen Sie die Teilefamilie aus, die diesem Schacht zugeordnet ist. Weitere Informationen finden Sie unter Teilefamilien.
Bemaßungen
Knotenpunkttyp: Wählen Sie entweder Einf. Knotenpunkt oder Schacht aus der Dropdown-Liste aus.
Rechtswert: Rechtswertkoordinate in der Mitte des Symbols auf dem Plan.
Hochwert: Hochwertkoordinate in der Mitte des Symbols auf dem Plan.
Biegeverlust: Der Verlustkoeffizient im Zusammenhang mit Energieverlusten, die auftreten, wenn der Volumenstrom in einen Knotenpunkt eintritt und dann durch eine ausgehende Verbindung in einem anderen Winkel austritt. Weitere Informationen finden Sie unter Analyse von Knotenpunkten und Verbindungen.
Weitere Informationen zu diesen Registerkarten finden Sie auf den Seiten Zuläufe und Auslässe.
