So erstellen Sie einen Maschinenkopf

1. Erstellen Sie in Inventor ein Bauteil- oder Baugruppendokument.
   Tipp: Da ein Maschinenkopf über bewegliche Bauteile oder eine komplexe Geometrie verfügen kann, ist ein Baugruppendokument in der Regel eine gute Wahl.
2. Wechseln Sie zur Registerkarte TruFiber.

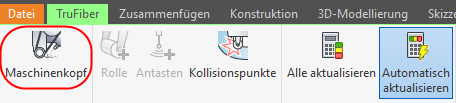

3. Klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.


   Inventor wechselt zum TruFiber-Browser, und diesem wird der Knoten Maschinenkopf hinzugefügt.


4. Klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.


   Das Dialogfeld Kopf wird geöffnet.

5. Geben Sie Informationen zum Kopf, darunter Parameter zum Kurs und zur Vorschubgeschwindigkeit, ein und klicken Sie dann auf OK.
   Ein Kopf wird unter dem Knoten Maschinenkopf im TruFiber-Browser erstellt.


6. Optional: Klicken Sie mit der rechten Maustaste im Browser auf den neuen Kopf, und wählen Sie Umbenennen aus, um ihn umzubenennen.
7. Speichern Sie die Datei.

Nach dem Erstellen des Kopfes können Sie diesem Kollisionspunkte hinzufügen, sodass TruFiber mögliche Kollisionen bei der Arbeit mit einem Werkzeugweg erkennen kann.
