Cuerpos

En Fusion, puede crear cuerpos 3D dentro de cualquier componente del ensamblaje del diseño.

Un Cuerpo es un contenedor único para una forma 3D contigua.

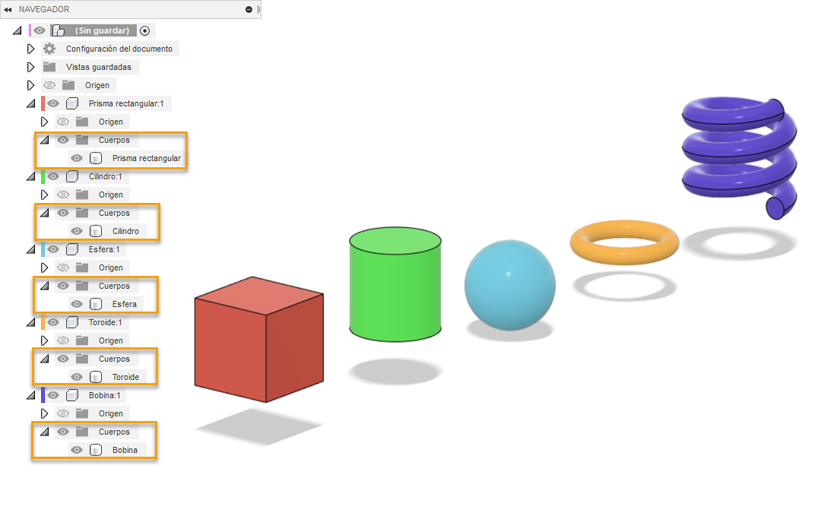

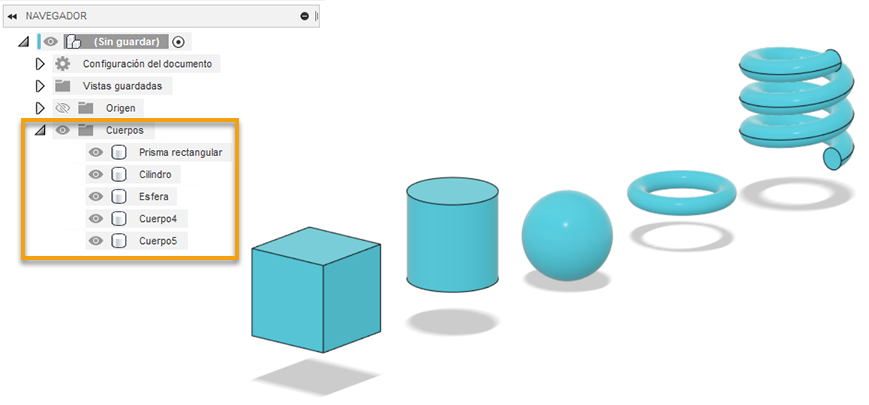

Cada cuerpo está contenido en un componente, tanto si se encuentra en el Componente por defecto como si se ha creado intencionadamente. Cada componente puede contener varios cuerpos, pero no se pueden crear uniones ni movimiento entre cuerpos. Cada cuerpo de un componente representa una región 3D independiente pero fija dentro de ese componente.

Si necesita crear uniones y movimiento entre cuerpos, deben residir en componentes independientes.

Sugerencia: Si activa Mostrar colores de componente (Shift+F), resulta más fácil determinar qué cuerpos residen en cada componente.

Tipos de cuerpos

Pueden crearse varios tipos de cuerpos en Fusion.

• Sólido
• Superficie
• Chapa
• T-Spline
• Malla

Cada tipo de cuerpo se representa mediante diferentes cálculos matemáticos subyacentes. Esto significa que dos cuerpos de distintos tipos no pueden interactuar. Debe convertir los cuerpos al mismo tipo antes de poder realizar operaciones entre ellos.

Cuerpos sólidos y de superficie

Los cuerpos sólidos y de superficie son los tipos de cuerpo principales de Fusion.

Puede crear cuerpos sólidos y de superficie en el espacio de trabajo Diseño. Las herramientas de las fichas Sólido y Superficie son las más adecuadas para crear geometría paramétrica precisa y basada en bocetos.

Esto le permite utilizar los conjuntos de herramientas completos de ensamblaje, simulación, documentación y fabricación.

Cuerpos de chapa

Puede crear cuerpos de chapa en el espacio de trabajo Diseño solo en el modo de modelado paramétrico. Las herramientas de la ficha Chapa permiten aplicar reglas de chapa y diseñar desarrollos que se van a fabricar a partir de una pieza plana de metal con un grosor coherente.

Cuerpos de T-Spline

Puede crear cuerpos de T-Spline en el espacio de trabajo Diseño, en el entorno contextual de Forma. Estos cuerpos permiten crear y modificar formas libres, escultóricas.

Cuerpos de malla

Puede importar archivos STL, OBJ o 3MF como cuerpos de Malla.

Los cuerpos de malla se suelen utilizar como geometría de referencia para el modelado de nivel superior. Puede convertirlos en cuerpos sólidos o de superficie, o bien transformarlos en cuerpos de T-Spline.

También puede utilizar las herramientas de la ficha Malla para modificar los cuerpos de malla. Puede convertir otros tipos de cuerpo en cuerpos de malla y, a continuación, utilizar las herramientas de edición de malla para modificarlos.

Crear y modificar cuerpos

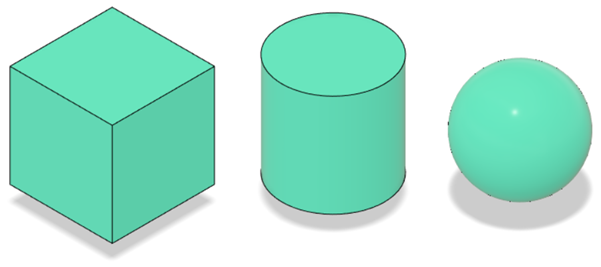

Puede crear cuerpos primitivos con los comandos Prisma rectangular, Cilindro, Esfera, Toroide, Bobina y Tubería.

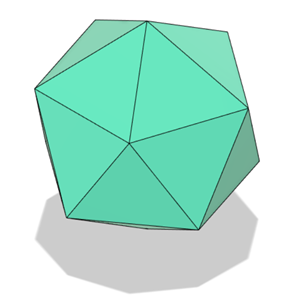

También puede crear cuerpos más complejos a partir de bocetos mediante comandos como Extrusión, Revolución, Barrido, Solevación, Agujero, Patrón y Simetría.

Puede modificar cuerpos con comandos como Empalme, Chaflán, Vaciado, Desmoldeo, Combinar y Dividir cuerpo. Puede incluso utilizar cuerpos como herramientas para modificar otros cuerpos dentro del mismo componente.

Si divide un único cuerpo, se convertirá en dos cuerpos, ya que la forma 3D original ya no es contigua.

Crear componentes a partir de sólidos

Si ya ha creado cuerpos en el Componente por defecto, puede desplazar los cuerpos a componentes independientes posteriormente mediante el comando Crear componentes a partir de cuerpos. Sin embargo, el historial de elementos y operaciones utilizados para crear los cuerpos originales permanece en el Componente por defecto y se sigue asociando a la secuencia temporal completa del ensamblaje, en lugar de desplazarse a las secuencias temporales específicas de los componentes.

Esto dificulta la comprensión de la secuencia temporal y la interacción con ella a medida que se desarrolla el diseño, especialmente si se colabora con otros usuarios.

Por este motivo, se considera una práctica recomendada crear un nuevo componente en primer lugar, asignarle un nombre, activarlo y, a continuación, empezar a diseñar.

Sugerencias

• Antes de modificar un cuerpo, asegúrese de activar primero su componente.
• Considere la posibilidad de ocultar otros componentes al modificar un cuerpo para evitar la creación de relaciones innecesarias entre los cuerpos a través de distintos componentes, como las referencias de dividir cuerpo.
  • En su lugar, cree planos de construcción definidos por el origen.
  • Si aparecen errores rojos o amarillos en la secuencia temporal, corríjalos en cuanto aparezcan.
• Si copia y pega un cuerpo, cada copia permanece independiente. Los cambios que realice en un cuerpo no afectarán al otro. Si desea reutilizar copias idénticas de un elemento en el diseño, cree copias del componente que contiene el cuerpo que desea reutilizar.
• Evite desplazar cuerpos con el comando Desplazar (ubicación física) o Cortar/pegar (desplazamiento de un componente a otro en el ensamblaje). En su lugar, diseñe cuerpos mediante la creación de bocetos in situ en el componente activo en el que desea que resida permanentemente.
• Los cuerpos individuales no se muestran en los dibujos ni en una lista de materiales. Los componentes sí.
• Si el diseño requiere movimiento entre componentes, es mejor crear primero componentes y, a continuación, crear cuerpos dentro de sus respectivos componentes desde el principio.
