Flujo de trabajo: realización de una alineación de piezas mediante sondeo

La función Alineación de piezas le permite utilizar los resultados de la inspección de superficies para optimizar la configuración de piezas complejas de forma libre en una máquina CNC. Utilícela para reducir cualquier imperfección de alineación, de modo que la pieza se pueda mecanizar con precisión.

Pasos

1. Cree una configuración de fresado y las operaciones de fabricación para mecanizar la pieza.

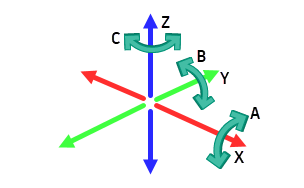

2. Especifique el tipo de transformación que Fusion utiliza para calcular la alineación de la pieza. Esto determina el número de ejes disponibles para trasladar y girar la pieza para que se pueda alinear.



   El tipo de transformación debe ser compatible con la máquina CNC y el posprocesador.

3. Genere una operación de inspección de superficies para especificar los puntos que se van a sondear en la superficie de la pieza. Los resultados de la inspección de superficies se utilizarán para calcular la alineación de la pieza.



4. Posprocese la operación de inspección de superficies para crear el código CN y, a continuación, ejecute el código CN en una máquina CNC que tenga una sonda ajustada para inspeccionar la superficie de la pieza.



5. Importe el archivo de resultados de inspección generado automáticamente para que Fusion pueda calcular la alineación de la pieza.



6. Posprocese las operaciones de fabricación restantes mediante la alineación de la pieza calculada y, a continuación, ejecute el código CN actualizado en la máquina CNC. Se ajusta el sistema de coordenadas de trabajo (SCT) en el controlador de la máquina para que la pieza se pueda mecanizar con precisión.
