Insertar un diseño con configuraciones en el documento actual

Al insertar un diseño en su documento actual, se vincula el diseño insertado . Si el diseño insertado contiene configuraciones de fabricación y operaciones, Fusion las añade al documento actual. Una vez añadidas las configuraciones y las operaciones, puede:

• Ajustar las configuraciones editando el sistema de coordenadas de trabajo (SCT) y el número de desfase del SCT.
• Desactive las configuraciones y operaciones.
• Simule y realice el procesamiento posterior de las configuraciones y las operaciones.

Insertar un diseño con configuraciones

1. En el Panel de datos, haga clic con el botón derecho en el diseño opcional que desea insertar y, a continuación, seleccione Insertar en el diseño actual.

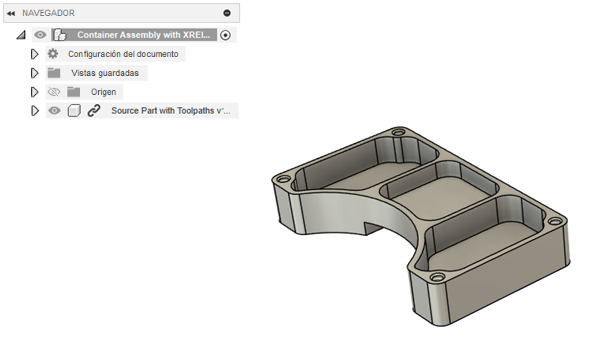

   El diseño insertado se muestra en el lienzo y aparece en el navegador como un componente con un icono de vínculo .



2. Utilice los controles del manipulador o ajuste los parámetros del cuadro de diálogo Posición inicial para colocar el componente y, a continuación, haga clic en Aceptar.

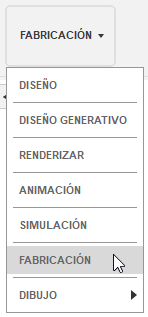

3. Cambie al espacio de trabajo Fabricación.



4. En el mensaje de confirmación, haga clic en Insertar para añadir las configuraciones y operaciones del diseño insertado.

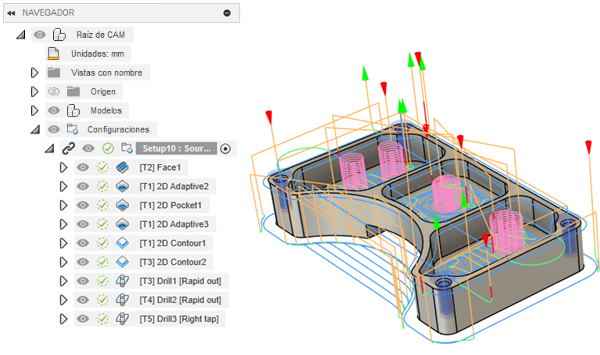

   Las configuraciones y operaciones aparecen en el navegador con un icono de vínculo .



5. Guarde el documento.

Añadir configuraciones y operaciones más adelante

Si hace clic en Cancelar en el mensaje de confirmación, puede añadir las configuraciones y las operaciones más adelante:

• Para un solo diseño insertado, en el Navegador, en el nodo Modelos, haga clic con el botón derecho en el diseño insertado y, a continuación, seleccione Insertar datos de fabricación.
• Para varios diseños insertados, en la barra de herramientas del área de trabajo Fabricación, en las fichas Fresado, Torneado o Inspección, haga clic en Configuración > Insertar datos de fabricación.

Actualizar las configuraciones a partir de un diseño insertado

Si cambia las configuraciones y las operaciones en el diseño original, esos cambios no se reflejan automáticamente en el documento actual. Actualice las configuraciones y operaciones vinculadas en el documento actual para obtener los cambios más recientes.

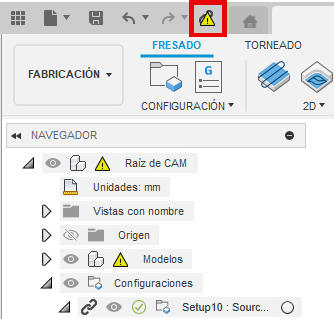

1. En la barra de Aplicación, haga clic en Actualizar modelo de referencia .



2. En el cuadro de diálogo Administrador de referencias, haga clic en Actualizar todo y, a continuación, haga clic en Cerrar.

3. (Opcional) Para eliminar el vínculo de una configuración y sus operaciones, en el Navegador, haga clic con el botón derecho en la configuración con el icono de vínculo y, a continuación, seleccione Romper vínculo.

   La configuración y sus operaciones se pueden editar completamente. El diseño insertado permanece vinculado al diseño original.

   Nota: Para eliminar todos los vínculos entre el diseño insertado y el diseño original, rompa el vínculo del área de trabajo Diseño.

Límite

Cuando se añaden configuraciones y operaciones desde un diseño insertado, si la configuración insertada utiliza el modo de material Cuadro de tamaño fijo y edita el SCT, puede que el material no se comporte como se esperaba. El uso del modo de material Desde sólido delimitador mantiene el material alineado con el diseño original.
