Mover componentes en el Generador de máquinas
Si ha vinculado un modelo de máquina a una definición de máquina, puede ajustar las direcciones de los ejes para asegurarse de que el modelo de máquina coincide con la configuración física de la máquina CNC.
Abra el modelo de máquina en el Generador de máquinas:
En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de máquinas
.En la Biblioteca de máquinas, acceda a una de las subcarpetas Mis máquinas y seleccione la definición de la máquina.
Sugerencia: Asegúrese de que la definición de máquina tiene un modelo de máquina vinculado, lo que indica que está lista para la simulación de máquina.
En la barra de herramientas, haga clic en el
para abrir el modelo de máquina de la definición de máquina en el entorno contextual del Generador de máquinas.
En la barra de herramientas del entorno contextual del Generador de máquinas, haga clic en Mover componentes
En el lienzo, seleccione el componente que desea mover.
Utilice el manipulador para mover y girar el componente según sea necesario.

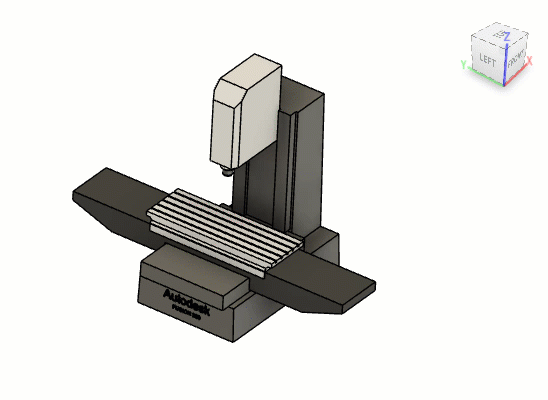

Sugerencia: Seleccione todo el modelo de máquina y gírelo 90 grados para que coincida con la orientación de ViewCube.
En el Generador de máquinas, ahora puede asignar los componentes y definir los puntos de enlace para asegurarse de que el modelo de máquina representa con precisión la configuración física de la máquina CNC y, a continuación, validar el movimiento de la máquina CNC mediante la aplicación de movimientos en los ejes para garantizar que la simulación se comporta de forma realista.
