Configurar un modelo de máquina en el Generador de máquinas
Si ha vinculado un modelo de máquina a una definición de máquina, puede asignar componentes y definir los puntos de conexión, asegurándose de que el modelo de máquina refleja con precisión la configuración física de la máquina CNC. En primer lugar, asegúrese de que ha ajustado las direcciones de eje para que el modelo de máquina coincida con la configuración física de la máquina CNC.
Abra el modelo de máquina en el Generador de máquinas:
En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de máquinas
.En la Biblioteca de máquinas, acceda a una de las subcarpetas Mis máquinas y seleccione la definición de la máquina.
Sugerencia: Asegúrese de que la definición de máquina tiene un modelo de máquina vinculado, lo que indica que está lista para la simulación de máquina.
En la barra de herramientas, haga clic en el
para abrir el modelo de máquina de la definición de máquina en el entorno contextual del Generador de máquinas.
En la barra de herramientas del entorno contextual del Generador de máquinas, haga clic en Configurar modelo de máquina

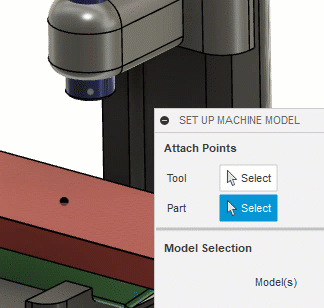

.En el cuadro de diálogo de Configurar modelo de máquina, en el grupo de Enlazar puntos, para Herramienta, asegúrese de que Seleccionar esté activo y, a continuación, en el lienzo, haga clic en el punto de posición de la herramienta.
En Pieza, asegúrese de que Seleccionar esté activo y, a continuación, en el lienzo, haga clic en el punto de posición de la pieza, el tornillo de banco o la fijación.

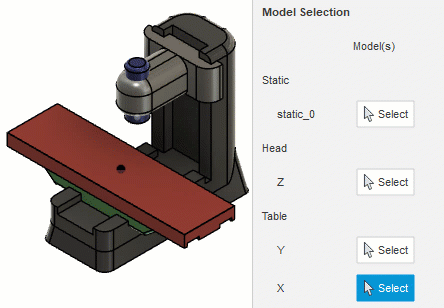

En el grupo Selección de modelo, para Estático, asegúrese de que Seleccionar esté activo y, a continuación, en el lienzo, seleccione los componentes que representan la base no móvil de la máquina.
Este es el componente al que se enlazarán todos los demás componentes.
En Cabezal, asegúrese de que Seleccionar esté activo y, a continuación, en el lienzo, seleccione los componentes que representan el eje.
En Mesa, asegúrese de que Seleccionar esté activo y, a continuación, en el lienzo, seleccione los componentes que representan el eje.
En el Generador de máquinas, ahora puede validar el movimiento de la máquina CNC moviendo los ejes para asegurarse de que la simulación se comporta de forma realista.
