Flujo de trabajo: uso del Generador de máquinas

Utilice el Generador de máquinas para ver y configurar un modelo de máquina para una máquina CNC. Al ajustar las direcciones de los ejes, asignar componentes y definir puntos de enlace, puede representar con precisión los diferentes aspectos de la máquina. A continuación, puede mover los ejes de forma interactiva para verificar visualmente que el modelo de máquina se mueve de manera coherente con la máquina CNC física.

1. Asegúrese de que el modelo de máquina está vinculado a una definición de máquina.

2. Abra el modelo de máquina en el Generador de máquinas:

   1. En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de máquinas .

   2. En la Biblioteca de máquinas, acceda a una de las subcarpetas Mis máquinas y seleccione la definición de la máquina.

      Sugerencia: Asegúrese de que la definición de máquina tiene un modelo de máquina vinculado, lo que indica que está lista para la simulación de máquina.



   3. En la barra de herramientas, haga clic en el para abrir el modelo de máquina de la definición de máquina en el entorno contextual del Generador de máquinas.



3. (Opcional) Para acceder y cambiar la configuración de la definición de máquina vinculada al modelo de máquina, haga clic en Editar definición de máquina .

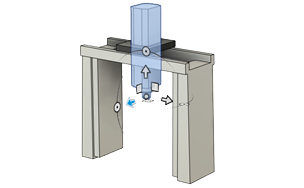

4. Haga clic en Mover componentes para alinear los ejes del modelo de máquina con el sistema de coordenadas para garantizar una representación precisa.

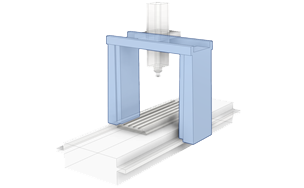

5. Haga clic en Configurar modelo de máquina para asignar componentes y definir puntos de enlace en el modelo de máquina para asegurarse de que el modelo de máquina representa con precisión la configuración física de la máquina CNC.

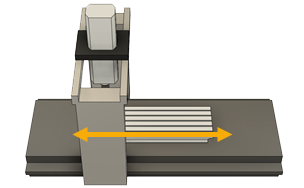

6. Haga clic en Vista previa de movimientos de máquina para mover los ejes de forma interactiva, verificando visualmente que el modelo de máquina se mueve según lo previsto.



7. (Opcional) Para alinear el modelo de máquina con la orientación de ViewCube, haga clic en Orientar modelo de máquina .

8. Haga clic en Finalizar para guardar el fichero de diseño que contiene el modelo de máquina y cerrar el Generador de máquinas.

Si selecciona una definición de máquina con un modelo de máquina vinculado en una configuración, el modelo de máquina se visualiza en el lienzo durante la simulación. Esto permite ver cómo se moverá la máquina CNC física cuando se ejecute el código NC.
