Referencia de organización de estadísticas
Puede consultar las estadísticas de una disposición para obtener información como la eficacia de la disposición, el número de componentes organizados y la cantidad de material remanente que queda. Las estadísticas pueden ayudar a informar su proceso de toma de decisiones al organizar los componentes.
Acceder a las estadísticas de organización
Puede acceder a las estadísticas de organización a través de varias ubicaciones de Fusion, en función de su flujo de trabajo:
Desde el navegador:
- Para las estadísticas de disposición general: en el nodo Disposiciones, haga clic con el botón derecho en Organizar y seleccione Organizar estadísticas
- Para estadísticas de envolvente específicas: en el nodo Disposiciones, expanda el nodo Organizar, haga clic con el botón derecho en Envolvente y seleccione Organizar estadísticas
Desde la secuencia temporal:
- Haga clic con el botón derecho en Organizar en la secuencia temporal y seleccione Organizar estadísticas
Sugerencia: Utilice los métodos del navegador cuando desee analizar disposiciones o envolventes específicos. Utilice el método Secuencia temporal para acceder rápidamente mientras trabaja activamente en una disposición.

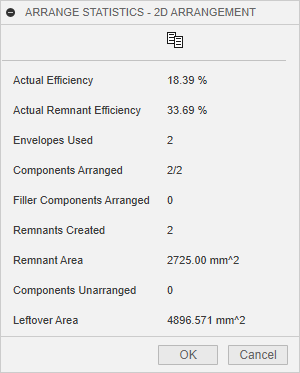

La información que aparece en el cuadro de diálogo depende del tipo de disposición que se esté visualizando. Ejemplo del cuadro de diálogo Organizar estadísticas para una disposición 2D:
Sugerencia: Utilice el botón Copiar del cuadro de diálogo Organizar estadísticas para copiar todos los datos estadísticos en el portapapeles y utilizarlos en informes o análisis externos.
Estadísticas para una disposición 2D
| Estadística | Definición |
|---|---|
| Eficiencia real | Representa la parte del área de envolvente utilizada por los componentes organizados. |
| Eficiencia de remanente real | Representa la parte del área de envolvente utilizada por los componentes organizados, excluidos los remanentes. Este valor solo está disponible para envolventes rectangulares. |
| Envolventes utilizados | Representa el número de envolventes utilizados para ajustar los componentes organizados. |
| Componentes organizados | Representa el número de componentes necesarios que se han organizado, excluidos los rellenos. |
| Componentes de carga organizados | Representa el número total de componentes de relleno de la disposición. Los componentes de carga llenan cualquier espacio adicional en el envolvente después de organizar los componentes que no son de carga. |
| Remanentes creados | Representa el número de remanentes creados. Este valor solo está disponible para envolventes rectangulares. |
| Área de remanentes | Representa el área no utilizada del envolvente que se puede recortar con un único corte vertical. Este valor solo está disponible para envolventes rectangulares. |
| Componentes no organizados | Representa el número de componentes necesarios que no han cabido en la organización debido a los parámetros de organización especificados. |
| Área sobrante | Representa el área total de material no utilizada en todos los envolventes. |
Estadísticas de una envolvente 2D
| Estadística | Definición |
|---|---|
| Nombre de envolvente | El nombre del envolvente, tal como aparece en el Navegador, debajo del nodo Disposición. |
| Cantidad de envolventes | El número de envolventes que tienen la misma disposición de componentes. |
| Área de envolvente | El área total de envolvente, calculada como la longitud de envolvente multiplicada por su anchura. |
| Eficiencia real | Representa la parte del área de envolvente utilizada por los componentes organizados. |
| Eficiencia de remanente real | Representa la parte del área de envolvente utilizada por los componentes organizados, excluidos los remanentes. Este valor solo está disponible para envolventes rectangulares. |
| Componentes organizados | Representa el número de componentes necesarios que se han organizado, excluidos los rellenos. |
| Componentes de carga organizados | Representa el número total de componentes de relleno de envolvente. Los componentes de carga llenan cualquier espacio adicional en el envolvente después de organizar los componentes que no son de carga. |
| Remanentes creados | Representa el número de remanentes creados. Este valor solo está disponible para envolventes rectangulares. |
| Área de remanentes | Representa el área no utilizada del envolvente que se puede recortar con un único corte vertical. Este valor solo está disponible para envolventes rectangulares. |
| Área sobrante | Representa el área de material no utilizada en el envolvente. |
Estadísticas de una disposición 3D
| Estadística | Definición |
|---|---|
| Componentes organizados | Representa el número de componentes necesarios que se han organizado, excluidos los rellenos. |
| Volumen de componentes | Volumen total de componentes en la disposición. |
| Altura de disposición | La altura alcanzada por el componente ubicado más alto en la disposición, medida desde la base del envolvente. |
| Densidad por volumen | El porcentaje del volumen total que ocupan los componentes. |
| Densidad por altura | El porcentaje del volumen que ocupan los componentes. El volumen se determina mediante la altura del componente situado más alto en la disposición. |
| Componentes no organizados | Representa el número de componentes necesarios que no han cabido en la organización debido a los parámetros de organización especificados. |
