Organizar componentes para fabricación
Organizar
Utilice la operación Organizar para pasar de componentes y ensamblajes a piezas que se organizan de forma eficaz para formar envolventes y quedan listas para la fase de fabricación.
Importante: Los cuerpos deben convertirse a componentes antes de poder utilizarlos en una organización.
 |
 |

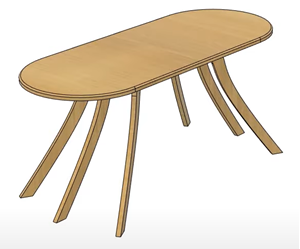

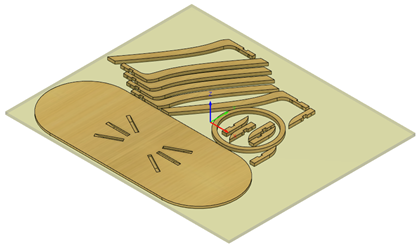

| Ensamblaje de tabla | Componentes organizados en un plano |
Nota: Puede organizar los componentes en el espacio de trabajo Diseño mediante la activación de las herramientas Organizar y Simplificar, o en el espacio de trabajo Fabricación mediante modelos de fabricación.
Organización avanzada
Fusion Manufacturing Extension
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
La organización avanzada ofrece más funciones, como:
- Organización en varios envolventes: crea automáticamente varios envolventes para que todos los componentes se puedan incluir en una disposición.
- Configuración de rotaciones permitidas globales y locales para los componentes: permite controlar la capacidad de rotar los componentes 90 grados, 180 grados o 270 grados.
- Igualar los componentes con la veta del envolvente: permite especificar la dirección de la veta en un envolvente de forma que los componentes se alineen con esta dirección, lo que proporciona mejores resultados estéticos cuando se ensamblan los componentes.
- Configuración de cantidades de componentes globales y locales: permite crear varias copias de los componentes que se van a organizar, lo que resulta útil para la producción a gran escala.
- Designación de componentes de relleno: ayuda a utilizar mejor el espacio vacío de un envolvente para crear material adicional de componentes.
