Trabajar con materiales para la Nesting

Al crear estudios de Nesting, debe seleccionar los materiales disponibles que se podrán utilizar en una lista. Para crear y mantener la lista, utilice el cuadro de diálogo Biblioteca de materiales de proceso. Los parámetros que defina aquí anularán los del cuadro de diálogo Orígenes de componentes. Debe configurar los materiales aquí antes de utilizar el cuadro de diálogo Orígenes de componentes; de lo contrario, los materiales se crearán automáticamente.

Abrir el cuadro de diálogo Biblioteca de materiales de proceso

• Haga clic en Fabricación > Fabricación > Administrar > Biblioteca de materiales de proceso.



Añadir materiales

1. Seleccione materiales y empaquetados en el árbol de la parte izquierda del cuadro de diálogo Biblioteca de materiales de proceso.

2. Añada un material de una de las formas siguientes:

   • Haga clic en Añadir.

     El material utilizado más recientemente se añadirá a la lista.

   • Haga clic en Añadir desde valor predefinido y seleccione materiales en el cuadro de diálogo que se abre.

     Esto muestra una lista de los materiales disponibles en los valores predefinidos de la carpeta Componentes.

     El primer material añadido a la Biblioteca de materiales de proceso será el material predeterminado que se utilizará para anidar formas.

3. En la tabla, edite los detalles del material, como el ID y la categoría, así como otras propiedades como el espesor y la densidad.

Configurar los parámetros de Nesting

Defina los valores de Nesting predeterminados para los materiales. Podrá modificarlos más tarde al crear una Nesting.

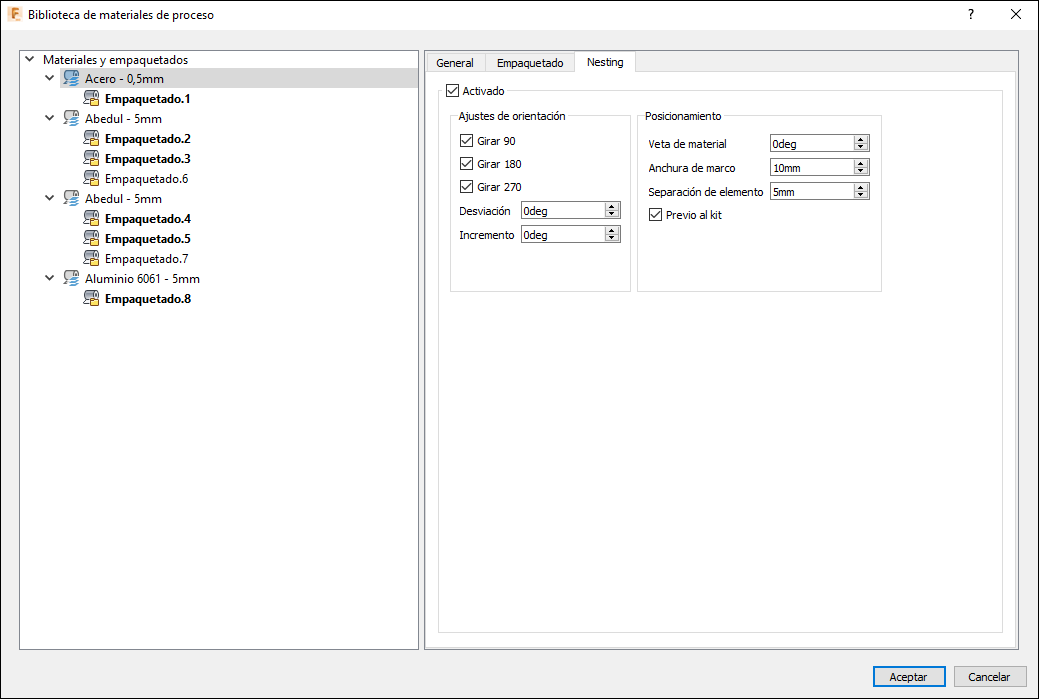

1. En dicha biblioteca, seleccione un material en la vista de árbol y haga clic en la ficha Nesting.



2. Seleccione Habilitado para incluir este material en la Nesting.

   Si no se selecciona esta opción, el material no estará disponible más adelante, cuando se ajusten las propiedades de Nesting.

3. Realice los cambios necesarios para ajustar la orientación.

   Cada material puede tener un conjunto definido de orientaciones de Nesting admitidas. En este conjunto de orientaciones, se selecciona la orientación óptima para cada pieza al anidarla en el material. (También puede especificar las orientaciones admitidas al configurar la Nesting más adelante).

   • Rotar: los valores predefinidos de rotación se establecen en intervalos de 90 grados.

   • Desviación: la desviación de los valores predefinidos admitida; por ejemplo, si escribe 10, una orientación de 90 grados podrá desviarse entre 80 y 100.

   • Incremento: los incrementos de desviación admitidos. Por ejemplo, si introduce 2, se puede producir una desviación de 10 grados en incrementos de 2; es decir, 2, 4, 6, 8 y 10.

     Nota: Un valor de Desviación grande combinado con un valor de Incremento pequeño puede aumentar los tiempos de cálculo de forma significativa.

4. Ajuste los valores de posición.

   Estos son los parámetros de posición predeterminados para la Nesting.

   • Veta de material: el ángulo básico del eje X que proporciona un aspecto veteado al material. Para garantizar el mismo veteado en las formas anidadas, defina los ángulos de orientación y desviación como 0, y desmarque las casillas Inversión, Simetría y Rotación.
   • Anchura del marco: la distancia a la que se pueden colocar las formas del perímetro exterior del área de Nesting cuando se usa este material. Esta restricción se puede ajustar en cada lado mediante la configuración de los valores de recorte del empaquetado.
   • Separación de elementos: la distancia permitida entre los elementos de una Nesting.
   • Ambos lados: seleccione esta opción si la superficie del material es la misma por arriba que por abajo. Esto puede ser importante a la hora de tener en cuenta la inversión y la simetría.

Añadir empaquetado

Cualquier material que desee usar en una Nesting debe tener un empaquetado asociado. De lo contrario, las formas que usen ese material no se podrán anidar. Para añadir el empaquetado, use la ficha Empaquetado.
