Trabajar con empaquetado para anidar

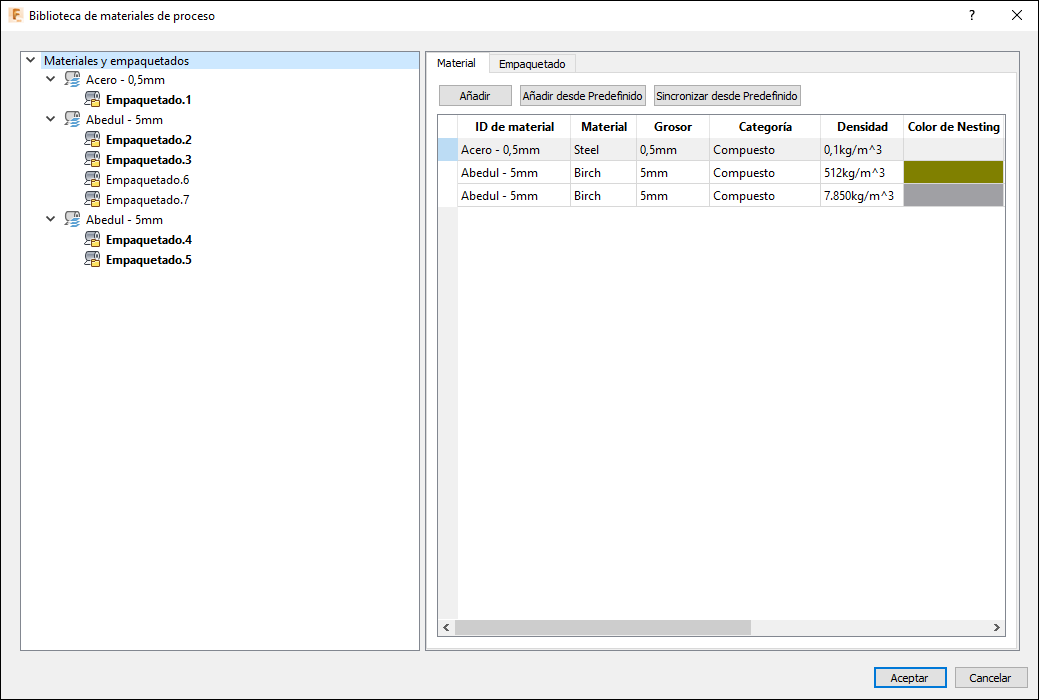

Abrir el cuadro de diálogo Biblioteca de materiales de proceso

• Haga clic en Fabricación > Fabricación > Administrar > Biblioteca de materiales de proceso.



Añadir empaquetado

La Nesting crea empaquetados de forma predeterminada para todos los materiales que se añaden al documento, pero usted puede añadir los suyos propios.

1. Seleccione un material en el árbol de la parte izquierda del cuadro de diálogo Biblioteca de materiales de proceso.

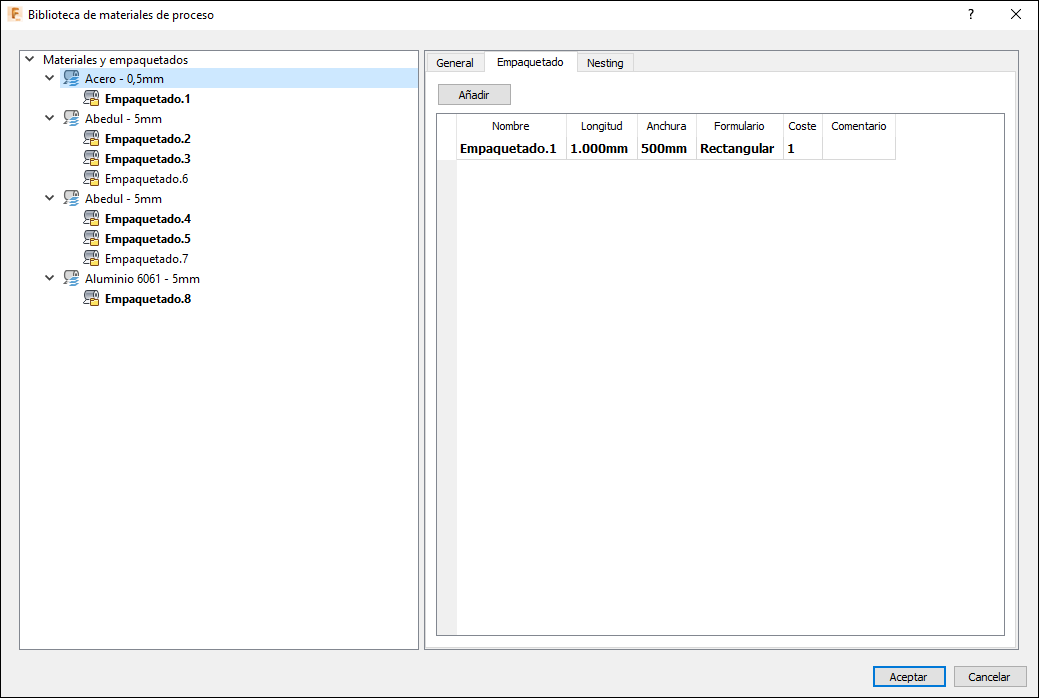

2. Haga clic en la ficha Empaquetado.



3. Haga clic en Añadir.

4. Edite los valores en la nueva fila de empaquetado.

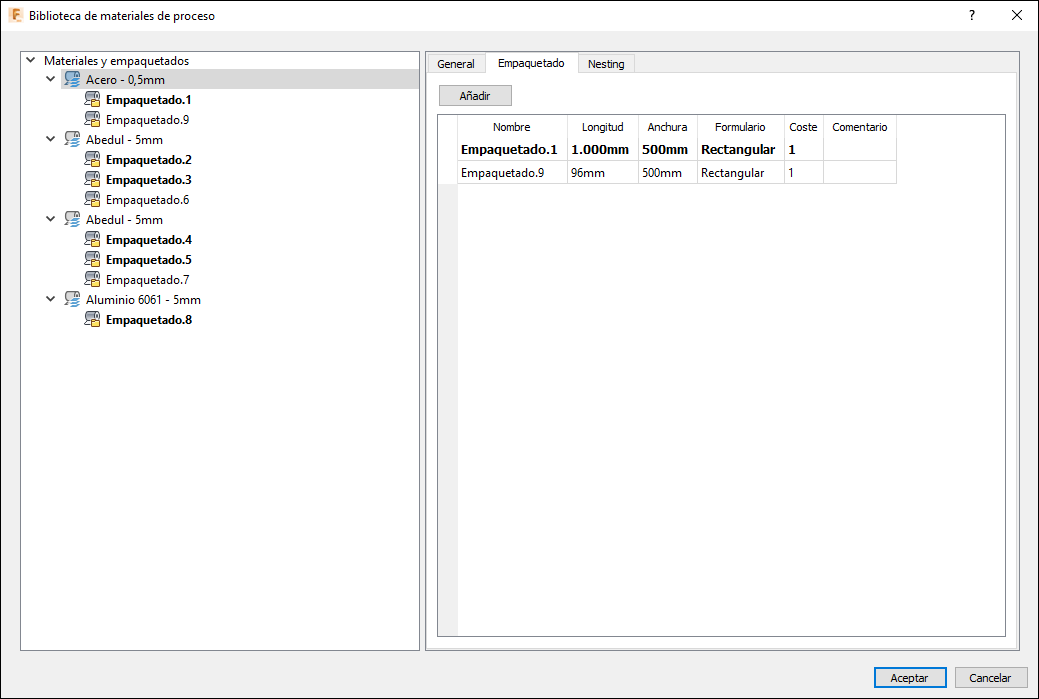

5. Repita los pasos anteriores para añadir otros empaquetados de material.

   También puede crear varios empaquetados para el mismo material, si estos están disponibles en el lugar de trabajo, y si desea experimentar con diferentes variedades al configurar las Nestings. El empaquetado predeterminado para un material determinado en el estudio de Nesting se resalta en la lista.

6. Para definir un empaquetado como el tipo predeterminado que se utilizará para un material, haga clic con el botón derecho del ratón en el cuadro de diálogo y seleccione Definir como empaquetado por defecto.

   Pueden definirse varios valores de empaquetado por defecto para un mismo material. Cuando se crea un estudio de Nesting, el cuadro de diálogo Crear un estudio de Nesting incluirá todos los valores de empaquetado por defecto para el material en cuestión.

Acceder y modificar los valores de empaquetado

Existen varios métodos para acceder a los valores de empaquetado de modo que se puedan editar.

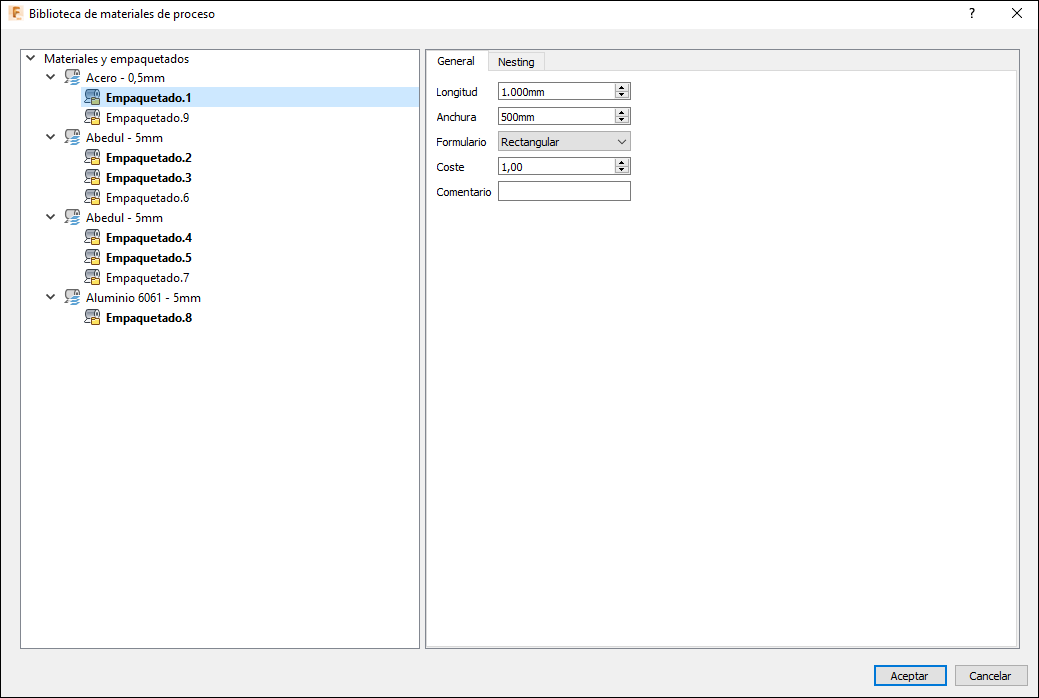

• Para ver y editar los valores de un empaquetado concreto, selecciónelo en la parte izquierda del cuadro de diálogo.



• Para ver y modificar la lista de los empaquetados de un material determinado, seleccione el material en la parte izquierda del cuadro de diálogo y, a continuación, haga clic en la ficha Empaquetado.

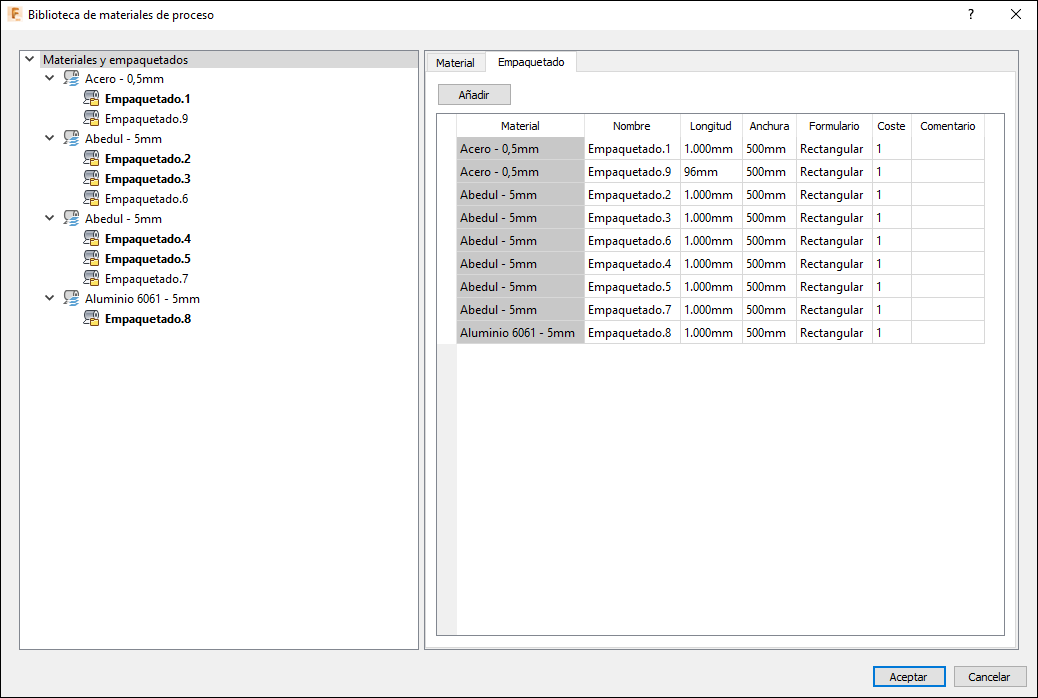

• Para ver y editar la lista de todos los empaquetados del documento, seleccione Materiales y empaquetados en la parte izquierda del cuadro de diálogo y, a continuación, haga clic en la ficha Empaquetado.



Edite los valores de empaquetado, como las dimensiones, el coste y las formas. La forma puede ser "Rollo" o "Rectángulo". Si elige Rollo, se muestra como una hoja de longitud 9999999 en el lienzo, pero solo debería mostrar la longitud que necesita.

Establecer los parámetros de Nesting para empaquetado

1. Seleccione el empaquetado en la vista de árbol de la Biblioteca de materiales de proceso.

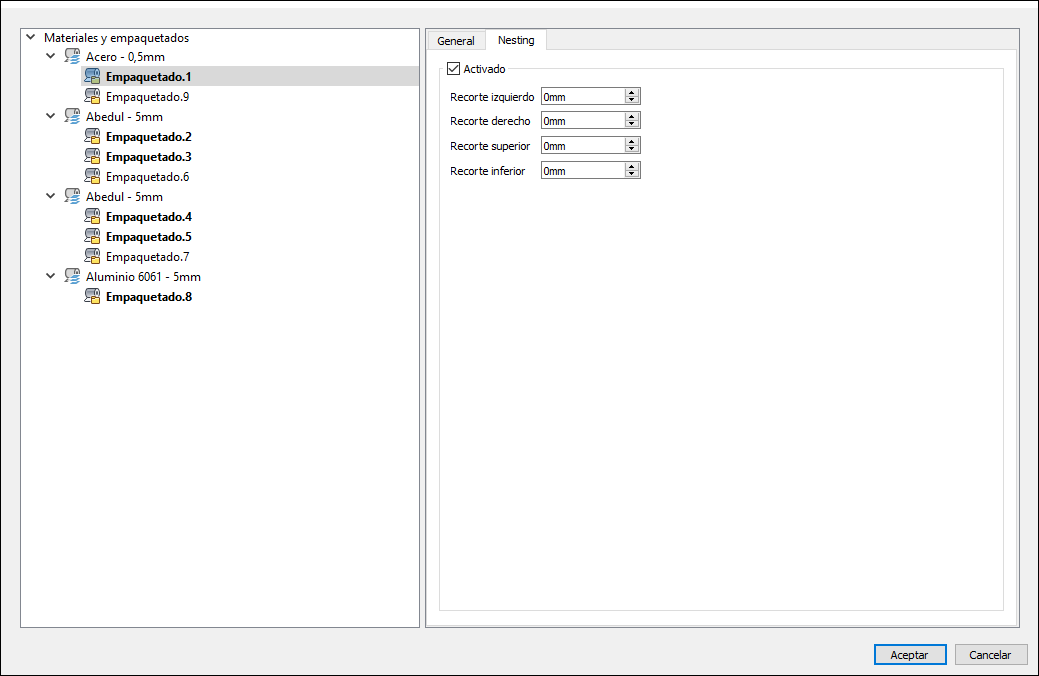

2. Haga clic en la ficha Nesting.



3. Asegúrese de seleccionar Activado.

   De lo contrario, este empaquetado no estará disponible más adelante al configurar las propiedades de Nesting.

4. Ajuste los valores de recorte del empaquetado.

   La opción Recorte determina lo cerca que pueden estar las formas de los bordes del perímetro del área de Nesting. Utilice esta opción junto con el valor de Marco que se define en la Biblioteca de materiales de proceso. Mientras que el Marco afecta a todo el perímetro, el Recorte se puede utilizar para refinar la distancia de cada borde. El valor superior siempre se respeta (el más alejado del borde del perímetro).



   1. Perímetro de la hoja
   2. Línea del pórtico
   3. Línea de recorte izquierdo
   4. Línea de recorte superior
   5. Forma anidada
   6. Valor de marco
   7. Valor de recorte izquierdo
