Descripción general del navegador (espacio de trabajo Dibujo)

En el espacio de trabajo Dibujo, el Navegador presenta una vista organizada de los datos del diseño.

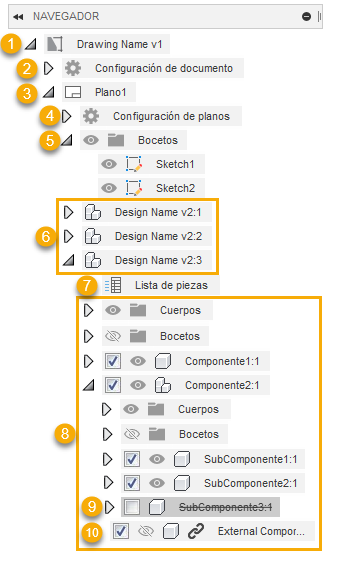

1. Dibujo

   • Muestra el nombre del dibujo y la versión actual.

     Nota: Los números de versión no aparecerán en el Navegador para los centros con edición colaborativa. Busque el icono de junto al nombre del centro para confirmar que la opción de edición colaborativa esté disponible.

   • Los parámetros del documento y el nodo de plano actual se muestran debajo de este nodo.

2. Parámetros del documento

   • Vea y edite la configuración del documento para el dibujo actual, incluidas la norma de dibujo, las unidades, la configuración de texto, la configuración de cotas y la anchura de línea.

3. Plano actual

   • Muestra el nombre de plano actual.
   • Los parámetros de plano actuales, los bocetos de dibujo en el plano actual y las referencias en el plano actual se muestran debajo de este nodo.

4. Configuración de planos

   • Vea y edite la configuración de plano en el plano actual, incluidos el tamaño de plano, el cuadro de rotulación y el borde.

5. Bocetos de dibujo

   • Visualice, cambie de nombre, edite, suprima o active o desactive la visibilidad de los bocetos de dibujo en el plano actual.

6. Referencias

   • Vea y edite las referencias que se muestran en el plano actual.
   • Controle la visibilidad y la desactivación de los componentes de cada nodo de referencia por separado.

7. Listas de piezas

   • Visualice, edite o suprima la lista de piezas asociada a la referencia.

8. Componentes, subcomponentes, cuerpos y bocetos de diseño

   • Active o desactive la visibilidad de los componentes, los subcomponentes, los cuerpos y los bocetos en todas las vistas de dibujo asociadas con la referencia.
   • Active o desactive la desactivación de componentes y subcomponentes en todas las vistas de dibujo y listas de piezas asociadas a la referencia.

9. Componentes desactivados

   • No se muestra en las vistas de dibujo asociadas con esta referencia.
   • No se muestra en las listas de piezas asociadas con esta referencia.

10. Componente Oculto

    • No se muestra en las vistas de dibujo asociadas con esta referencia.
    • Se muestra en las listas de piezas asociadas con esta referencia.

Referencias

Una referencia es un nodo único en el navegador donde se puede:

• Asociar vistas base independientes
• Desactivar componentes
• Controlar la visibilidad de componentes, cuerpos y bocetos
• Generar una lista de piezas única

Puede crear varias referencias en un único dibujo, siempre que todos los componentes se encuentren en el mismo diseño F3D.

Esto significa que puede añadir varias vistas base al dibujo, cada una de las cuales muestra distintas partes del ensamblaje, en el mismo plano o en planos diferentes.

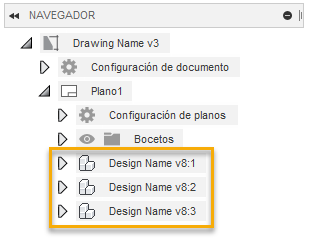

Un dibujo con tres referencias, cada una con una vista base en el mismo plano, mostrará los nodos de referencia en el navegador de la siguiente manera:

Cuando se crea una nueva vista base desde la barra de herramientas o el menú de comandos frecuentes, el parámetro Referencia se establece por defecto en Crear nuevo y se añade un nuevo nodo de referencia al navegador. La vista base se asocia con el nuevo nodo de referencia.

Si desea crear una nueva vista base en una referencia existente específica, haga clic con el botón derecho en el nodo de referencia en el navegador y seleccione Vista base. El parámetro Referencia se rellena automáticamente con el nombre de la referencia en la que se ha hecho clic con el botón derecho.

La vista base y cualquier vista proyectada, en sección y de detalle que se generan a partir de ella heredan la configuración de visibilidad y desactivación del componente de la referencia.

Visibilidad de los componentes

Puede controlar la visibilidad de los componentes en todas las vistas de dibujo asociadas a una referencia.

Expanda el nodo de referencia y, a continuación, haga clic para activar o desactivar el icono de visibilidad en el navegador para mostrar el u ocultar el de cualquier componente, cuerpo o boceto.

Cuando se oculta un componente:

• Ya no se muestra en vistas base, vistas proyectadas, vistas en sección o vistas de detalle asociadas con el nodo de referencia.
• Se sigue mostrando en la lista de piezas.

Desactivación de componentes

Puede controlar la desactivación de componentes en todas las vistas de dibujo y en la lista de piezas asociada a una referencia.

Expanda el nodo de referencia y, a continuación, haga clic para desactivar el conmutador de desactivación en el navegador para desactivar cualquier componente.

Cuando se desactiva un componente, éste:

• Ya no se muestra en vistas base, vistas proyectadas, vistas en sección o vistas de detalle asociadas con el nodo de referencia.
• Ya no se muestra en la lista de piezas.
