Aprendizaje: Tensiones en un conector de SnapFit

En este aprendizaje se utiliza un análisis de Simulación de eventos dinámicos para examinar las tensiones que se producen cuando se empuja un cuerpo de plástico móvil a un cuerpo estático hasta que se fuerza. No nos preocupan las tensiones en el cuerpo estático, por lo que lo definiremos como rígido para mejorar el tiempo de solución.

En este aprendizaje:

• Se crea un nuevo estudio de simulación de evento dinámico y se definen sus parámetros.
• Se define un cuerpo rígido y se cambian los materiales del modelo.
• Se aplican restricciones tanto a los cuerpos macho como hembra.
• Se aplica una carga, se crean pares de contactos y se refina la malla
• Se ejecuta el análisis y se revisan los resultados.

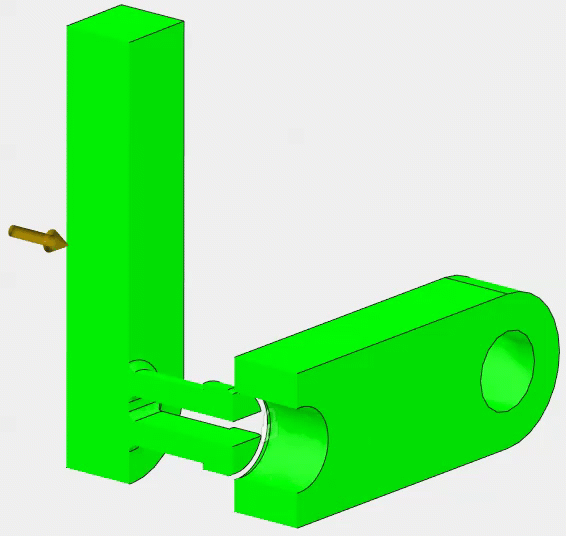

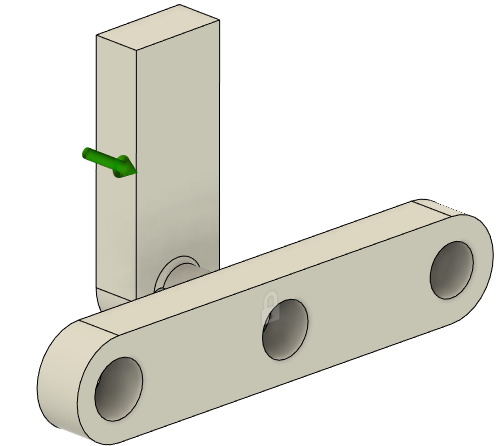

Modelo de SnapFit antes del análisis de simulación de eventos	Modelo de SnapFit que muestra la tensión y la compresión en los dedos de bloqueo cuando se insertan en la pieza.

Requisitos previos

• Para completar este aprendizaje, su cuenta de Autodesk necesita suficientes tokens para ejecutar el análisis o una suscripción activa a Fusion Simulation Extension.
