Aprendizaje: Paso de chapa a través de rodillo
En este aprendizaje se utiliza un análisis de Simulación de eventos dinámicos para modelar el giro de una losa de acero, a fin de simular la fabricación de una placa de acero. Este es un proceso que se repite varias veces en la fabricación de una placa de acero, donde una gran palanquilla de acero pasa a través de una serie de rodillos para alcanzar el espesor final de la placa. Aquí modelamos una única pasada a través de un rodillo para producir una reducción del 25 % en el espesor de la placa.
El rodillo tiene un radio de 175 mm y gira a una velocidad angular fija de 314,159 rad/s, que corresponde a 3000 RPM (revoluciones por minuto). Aunque esto es mucho más rápido de lo que una máquina giratoria del mundo real podría operar, a esta velocidad el tiempo de análisis es muy corto y los resultados son bastante comparables a las velocidades reales de ~60 RPM.
La losa de acero tiene un grosor inicial de 20 mm y una longitud de 100 mm y se empuja hacia el rodillo mediante un bloque rígido. La fricción entre el rodillo y la losa de acero dibuja la placa a través del proceso de rodar. Para este aprendizaje, el espesor fuera de plano del modelo es de 20 mm.
En este aprendizaje:
- Se crea un estudio dinámico de simulación de eventos y se definen sus parámetros.
- Se definen cuerpos rígidos y se cambian los materiales del modelo.
- Se aplican restricciones fijas y prescritas (dependientes del tiempo).
- Se definen condiciones iniciales de rotación y traslación.
- Se optimizan las condiciones de contacto.
- Se ejecuta el análisis y se revisan los resultados.
 |
 |

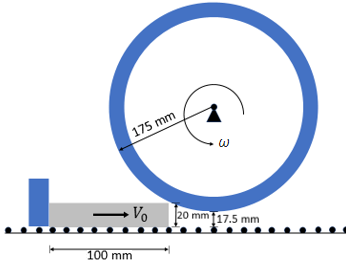

| Diseño de modelo de rodadura de chapa | Animación que muestra las deformaciones de chapa al aplanarlas un 25 %. |
Requisitos previos
- Para completar este aprendizaje, su cuenta de Autodesk necesita suficientes tokens para ejecutar el análisis o una suscripción activa a Fusion Simulation Extension.
