Bocetos en Fusion
Un boceto es un perfil geométrico que forma la base de la geometría 3D en un diseño de Fusion.
Antes de crear objetos 3D en el diseño, primero debe crear los perfiles de boceto subyacentes que controlan las formas globales de los cuerpos paramétricos de sólido, superficie o T-spline que conforman el diseño. Los bocetos son la columna vertebral de cualquier modelado paramétrico posterior. Si crea un perfil de boceto sólido, puede mejorar el flujo de trabajo y minimizar los posibles problemas posteriores en el diseño.
Puede crear bocetos en un plano o en una cara plana existente de un cuerpo y crear geometría en relación con los planos XY, YZ y ZX, o en cualquier punto arbitrario del espacio 3D.
Los bocetos se componen de geometría bidimensional como líneas, círculos, arcos, puntos y splines. Puede dibujar la geometría del boceto o proyectar aristas de la geometría existente en el plano del boceto.
También puede utilizar parámetros, restricciones y cotas para definir completamente la geometría del boceto. Esto garantiza que se pueda controlar la forma de los cuerpos 3D que se creen a partir de los bocetos.
Perfiles de boceto
Existen dos tipos de perfiles de boceto en Fusion.
- Un perfil abierto es una serie de geometría 2D conectada que no forma un contorno cerrado.
- Puede utilizar perfiles abiertos para crear cuerpos de superficie, extruir operaciones de sólido fino o para guiar algunas operaciones de modelado como la solevación.
- Un perfil cerrado es una serie de geometría 2D conectada que forma un contorno cerrado.
- Un perfil de boceto se sombrea en azul cuando está cerrado y se puede utilizar para Extruir formas 3D o para realizar operaciones booleanas 3D como Unir, Cortar e Intersecar.
| Tipo de perfil | Ejemplo | Usa | ||
|---|---|---|---|---|

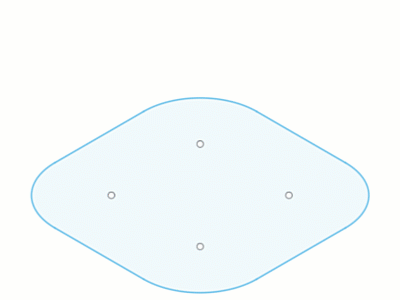

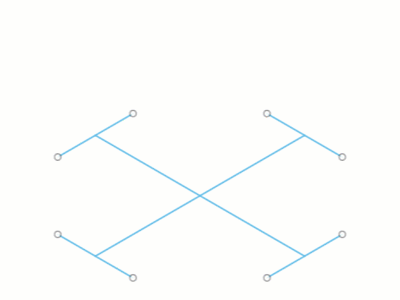

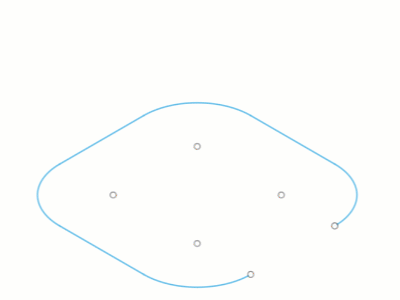

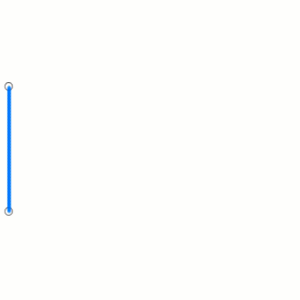

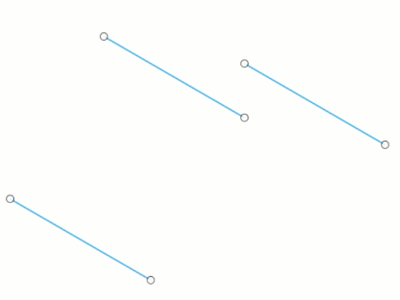

| Abierto |  |
 |
 |
 |
| Cerrado |  |
 |
Bocetos restringidos y sin restringir
En el entorno de Boceto, puede crear bocetos sin restricciones, con restricciones parciales o totalmente restringidos.

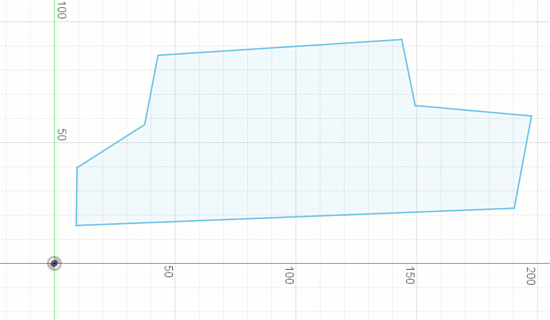

Un boceto sin restricciones contiene geometría que aún se puede mover libremente en el espacio. El boceto no está totalmente bloqueado por restricciones y cotas.
- En el navegador, el icono situado junto al boceto indica que no está restringido:
. - Los bocetos sin restricciones son útiles en las primeras fases del proceso de diseño. Los bocetos sin restricciones son ideales cuando experimenta y desea flexibilidad en las primeras opciones del diseño geométrico. Puede añadir gradualmente restricciones y cotas a un boceto a medida que desarrolla el diseño. Sin embargo, las referencias a la geometría de boceto sin restricciones en operaciones de diseño posteriores pueden provocar resultados impredecibles en ensamblajes paramétricos complejos.
Un boceto restringido contiene geometría bloqueada in situ por restricciones y cotas.
- En el navegador, el icono junto al boceto indica que está totalmente restringido:
. - La geometría de boceto restringido no se puede mover cuando se intenta arrastrar en el lienzo. Los bocetos restringidos son útiles cuando se conocen los detalles precisos de un diseño y se tiene la certeza de que el propósito del diseño es determinado. Su comportamiento en diseños paramétricos complejos es más predecible. Sin embargo, tenga en cuenta que los bocetos restringidos pueden bloquear las operaciones en el diseño de forma más robusta de lo que podría desear en las primeras fases del proceso de diseño. Tenga cuidado de no añadir demasiadas restricciones y cotas a un boceto demasiado pronto en el proceso de diseño.
Tipos de geometría
Puede crear varios tipos de línea diferentes que se pueden utilizar al crear geometría en un boceto.
| Tipo de geometría | Descripción | Ejemplo |
|---|---|---|
| Geometría de boceto | El tipo de línea por defecto utilizado para crear geometría en un boceto. Contribuye al perfil de boceto. Se muestra como una línea azul cuando no está restringida. |
 |
| Geometría de construcción | Tipo de línea utilizado como referencia para la geometría de boceto, las restricciones y las cotas. No contribuye al perfil de boceto. Se muestra como geometría naranja discontinua cuando no está restringida. |
 |
| Geometría de eje | Tipo de línea utilizado para revolucionar perfiles de boceto o definir la simetría. Contribuye al perfil de boceto. Se muestra como geometría de eje naranja discontinua cuando no está restringida. |
 |
| Geometría de proyección | Una referencia asociativa a perfiles de geometría 2D o 3D desde fuera del boceto que se proyectan en el plano del boceto. Contribuye al perfil de boceto. Se muestra como geometría morada. Se actualiza para reflejar los cambios que ha realizado en la geometría de referencia. |
 |
| Geometría fija | Cualquier geometría de boceto, construcción o eje que haya bloqueado in situ con la restricción Fijar/Anular fijación. Contribuye al perfil de boceto. Se muestra como geometría verde. Utilice la restricción Fijar/Anular fijación para desbloquear la geometría fija si necesita editarla o moverla. |
 |
| Geometría restringida | Cualquier geometría que esté restringida o acotada de una forma que no se pueda mover. Se muestra como geometría negra. |
 |
Bocetos 2D y 3D
Un boceto 2D restringe la creación de la geometría de boceto al plano del boceto que ha seleccionado al crear el boceto:
- Planos de origen XY, YZ o ZX
- Caras planas
- Planos de construcción
Aunque se puede seleccionar un plano de boceto en cualquier lugar del espacio 3D, la geometría del boceto está restringida al plano seleccionado.
Al activar Boceto 3D, se elimina la restricción plana y puede crear la geometría del boceto en cualquier ubicación del espacio 3D.
- Utilice un boceto 2D para crear geometría de boceto plana para operaciones como extrusión y revolución.

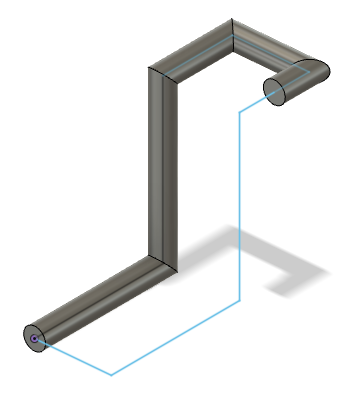

- Utilice Boceto 3D para crear rutas para tubos, barridos y solevaciones o para crear aristas de superficie.
Manipulador de bocetos 3D

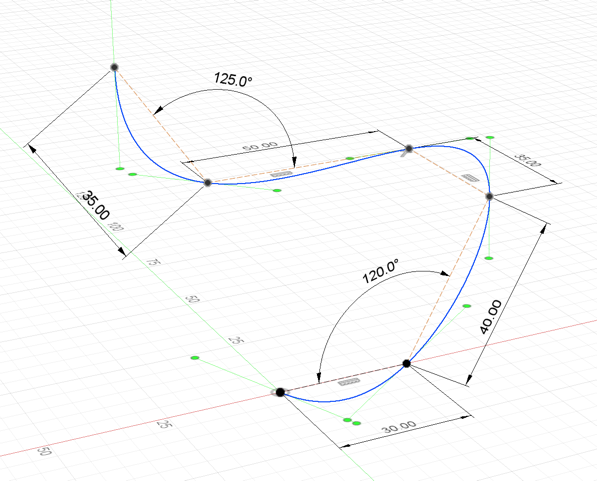

El manipulador de bocetos 3D permite controlar la ubicación en la que se crea la geometría de boceto en el espacio 3D. Es común a todas las herramientas de boceto 3D activadas.
El manipulador de bocetos 3D está formado por 3 componentes:
| Componente de manipulador | Uso |
|---|---|
| Plano | Actúa como un plano de boceto temporal. |
| Eje | Permite crear geometría de boceto ortogonal en todas las direcciones. |
| Controlador de la rotación | Permite girar el plano de boceto a un ángulo específico o restablecer la orientación por defecto. |
Puede aprovechar cada uno de estos componentes para generar geometría de boceto en el espacio 3D.
Ficha contextual Boceto
Cuando crea un boceto nuevo
o edita un boceto existente, la ficha contextual Boceto se muestra junto a las otras fichas de la barra de herramientas.
La ficha contextual Boceto contiene herramientas que permiten crear, modificar y restringir bocetos 2D y 3D que controlan la geometría 3D de un diseño.
Puede acceder a las otras fichas visibles de la barra de herramientas, como Sólido y Superficie, mientras edita un boceto activo, para utilizar herramientas como Extrusión. Sin embargo, cuando ejecuta una herramienta de modelado 3D mientras edita un boceto activo, el boceto se finaliza automáticamente y la ficha Boceto desaparece.
Cuadro de diálogo Paleta de boceto
Cuando crea un nuevo boceto o edita un boceto existente, el cuadro de diálogo Paleta de boceto se muestra en el lienzo.
Puede controlar las siguientes opciones en el cuadro de diálogo de Paleta de boceto:
- Opciones contextuales: muestra opciones específicas de la herramienta de boceto activa o la geometría seleccionada.
- Tipo de línea: convierte la geometría de boceto seleccionada en un tipo de línea diferente.
- Construcción: crea geometría de construcción a la que puede hacer referencia sin que ello afecte a los contornos de los perfiles de boceto.
- Eje: crea la geometría del eje. Los ejes contribuyen a los contornos de los perfiles del boceto.
- Mirar a: gira la cámara para mirar directamente al plano del boceto activo.
- Rejilla del boceto: muestra u oculta la rejilla del boceto en el lienzo.
- Forzar: activa o desactiva la capacidad de forzar a la rejilla del boceto.
- Corte: corta temporalmente los cuerpos donde se intersecan con el plano del boceto activo.
- Mostrar perfil: muestra u oculta el sombreado azul para los perfiles de boceto cerrados.
- Mostrar puntos: muestra u oculta los puntos del boceto.
- Mostrar cotas: muestra u oculta las cotas del boceto.
- Mostrar restricciones: muestra u oculta las restricciones del boceto.
- Mostrar geometrías proyectadas: muestra u oculta la geometría proyectada en el boceto activo.
- Boceto 3D: activa o desactiva la capacidad de crear bocetos en 3D.
