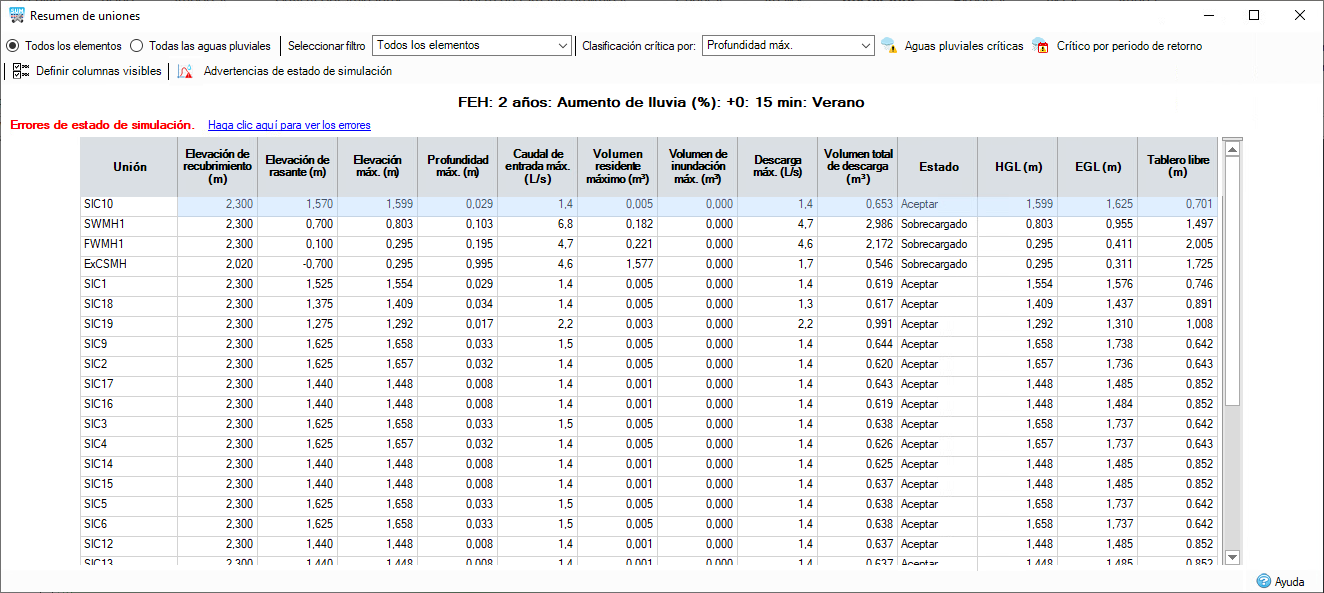

Los Resultados del resumen de uniones muestran un resumen de cómo se realiza cada unión en la fase actual.
Filtrado de los resultados
Para las fases que contienen solo el caudal base o el hidrograma de entrada, el filtrado no estará disponible.
Cuando se selecciona el botón de opción Todos los elementos, el resumen muestra las velocidades de caudal máximas que entran y salen junto con los detalles de los volúmenes para cada Unión en la fase de aguas pluviales/evento actual, tal como se resalta en el selector de aguas pluviales en la barra de estado. El menú desplegable Seleccionar filtro filtra los resultados para mostrar Todos los elementos o una Ruta de caudal seleccionada.
Cuando se selecciona el botón de opción Todas las aguas pluviales, el resumen muestra las velocidades de caudal máximas de entrada y salida de las Uniones seleccionadas en el menú desplegable Seleccionar elemento, junto con los detalles de los volúmenes de cada una de las aguas pluviales que se ejecutan. Esto es especialmente útil cuando se selecciona Lluvia con varias aguas pluviales en los Criterios de análisis.
Selección de Clasificación crítica por
Para las fases que contienen solo el flujo de base o los hidrogramas de entrada, la opción Clasificación crítica por no estará disponible.
El menú desplegable Clasificación crítica por permite seleccionar una propiedad específica en el resumen que determinará las aguas pluviales críticas (consulte a continuación).
Para Lluvia de ARR 19, la propiedad Clasificación crítica por se utiliza para determinar cuál de los 10 patrones temporales que se ejecutan para un conjunto de PAE/Aumento de lluvia/Duración de aguas pluviales tiene el valor que representa el primer patrón temporal por encima de la media de los 10 resultados obtenidos para la propiedad especificada.
Por ejemplo, si la propiedad que estamos viendo es Profundidad máxima y la tabla siguiente representa los valores del patrón temporal especificado
| Patrones temporales | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Profundidad media máxima | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
media = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
El primer patrón temporal por encima de la media es el Patrón temporal 4 (4,5), que se utilizará para la crítica mediante comparaciones como se describe a continuación.
Aguas pluviales críticas
Cuando se pulsa, el botón de alternar Aguas pluviales críticas mostrará las aguas pluviales críticas de las siguientes maneras:
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las aguas pluviales críticas y sus resultados para cada Unión, en lugar de las aguas pluviales seleccionadas.
- Cuando el botón de opción Todas las aguas pluviales está seleccionado, la fila que contiene las aguas pluviales críticas para el Unión seleccionado actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para un Unión se definen como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Crítico por período de retorno
Si se pulsa, el botón de activación Crítico por período de retorno mostrará las aguas pluviales críticas para la agrupación del período de retorno o aumento de lluvia de las aguas pluviales seleccionadas actualmente.
Las agrupaciones de período de retorno o aumento de lluvia son las siguientes para los conjuntos de lluvia dados:
FEH/FSR/Diseño chino: se agrupan por período de retorno y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son FEH: 5 años: +30 %: 120 min, invierno, las aguas pluviales críticas se identificarán a partir de todos los resultados para FEH 5 años + 30 % de intervalo de duración de las aguas pluviales.
ARR: se agrupa por PAE y aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son ARR: 50 %: +30 %: 120 min, las aguas pluviales críticas se identificarán a partir de todos los resultados para el intervalo de duración de las aguas pluviales ARR 5 % + 30 %.
Desbordes/Conocido/Definido por el usuario: se agrupa por aumento de lluvia de las aguas pluviales actuales. Por ejemplo, si las aguas pluviales actuales son Desbordes: 5 años: +10 %: 15 minutos, las aguas pluviales críticas se identificarán a partir de todos los resultados para Desbordes +10 % de intervalo de duración de las aguas pluviales.
SCS: sin agrupación. Se tienen en cuenta todos los resultados de SCS.
- Cuando se selecciona el botón de opción Todos los elementos, se muestran las aguas pluviales críticas y sus resultados para cada Unión, en lugar de las aguas pluviales seleccionadas.
- Cuando el botón de opción Todas las aguas pluviales está seleccionado, la fila que contiene las aguas pluviales críticas para el Unión seleccionado actualmente se resalta en naranja. Si dos o más aguas pluviales son críticas, solo se resaltará la primera.
Las aguas pluviales críticas para un Unión se definen como aquellas aguas pluviales que tienen el valor más alto para la propiedad Clasificación crítica por.
Preferencias de hoja de cálculo
Los campos se pueden activar o desactivar mediante el formulario Preferencias de hoja de cálculo al que se accede desde la barra de herramientas situada en la parte superior del formulario. Se muestra el conjunto completo de columnas disponibles, que se pueden activar o desactivar mediante las casillas de verificación. Estos parámetros se recordarán entre sesiones.
Estado de simulación
Si los resultados del análisis muestran problemas para las aguas pluviales actuales, o alguna de las aguas pluviales o todas muestran el estado Crítico, se mostrará un mensaje en la parte superior del formulario. Puede encontrar más información en la sección Estado de simulación.
Además, se puede hacer clic en el hipervínculo de la advertencia de estado de la simulación para mostrar las Advertencias de estado de simulación de la fase actual.
Resultados
Elevación de cobertura: se muestra como referencia la elevación de cobertura de la boca de alcantarilla.
Elevación de rasante: se muestra como referencia la elevación de rasante de la unión. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado) están conectadas a una unión simple, se dejarán en blanco).
Elevación máxima: la elevación máxima de agua (por encima de la referencia) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado) están conectadas a una unión simple, se dejarán en blanco).
Profundidad máxima: la profundidad máxima de agua (por encima de la elevación de rasante) alcanzada en el elemento para el evento de lluvia seleccionado o mostrado. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado) están conectadas a una unión simple, se dejarán en blanco).
Caudal de entrada máximo: el caudal de entrada máximo (total de todas las tragantes) que alcanza el elemento para el evento de lluvia seleccionado o mostrado. No incluye el caudal de entrada derivado.
Volumen de residencia máximo: el volumen máximo del elemento para el evento de lluvia seleccionado o mostrado, incluido el volumen de inundación. Nota: Si las conexiones abstractas (Sin retardo, Caudal rezagado) están conectadas a una unión simple, se dejarán en blanco).
Volumen máximo de inundación: el volumen máximo por encima de la elevación de excedencia o la elevación de cobertura en el elemento para el evento de lluvia seleccionado o mostrado. Nota: Solo pueden inundarse las bocas de alcantarilla.
Descarga máxima: la descarga máxima (total de todas las salidas) que sale del elemento para el evento de lluvia seleccionado o mostrado.
Volumen total de descarga: el volumen total que sale del elemento, a través de todas las salidas del evento de lluvia seleccionado o mostrado.
Todas las columnas numéricas se muestran con un número predeterminado de decimales, según la unidad. Si desea ver más o menos decimales, puede seleccionar Incrementar decimales o Reducir decimales en el menú contextual. Esta configuración no se guardará entre sesiones.
Estado: en función de la elevación en la unión, se mostrará el siguiente estado:
- Aceptar: la elevación máxima del agua se encuentra por debajo del bombeo de la tubería saliente o, para otros tipos de conexión, la elevación se encuentra por debajo de la elevación de cobertura.
- Sobrecargado: la elevación de agua máxima está por debajo de la elevación de cobertura, pero está por encima del bombeo de tubería saliente.
- Riesgo de inundación: la elevación máxima se encuentra por encima del bombeo de tubería saliente, pero está por debajo de la elevación de cobertura según la profundidad del margen de riesgo de inundación.
- Inundación: la elevación máxima del agua se encuentra por encima de la elevación de cobertura.
Bocas de alcantarilla selladas
Por definición, la elevación del agua en una boca de alcantarilla sellada nunca superará el recubrimiento. Por lo tanto, el estado de una boca de alcantarilla sellada solo puede ser Aceptar o Sobrecargado. En cualquier caso en que fuera necesario limitar la elevación del agua, por ejemplo, una boca de alcantarilla no sellada podría inundarse, El estado se marca con un asterisco, es decir, Aceptar* o Sobrecargado*.
