Las desembocaduras son la ubicación en la que el agua puede salir del emplazamiento. El software identifica estos puntos, a los que se pueden proporcionar opciones de restricción adicionales para reflejar cuándo se sobrecarga la desembocadura, si es necesario.
Identificación de desembocaduras
Una ubicación se considera una ubicación de desembocadura por lo siguiente:
- Es una Unión o un Control de aguas pluviales (SWC), que tiene una o más Salidas sin conexión aguas abajo, es decir, cada una de estas salidas no tiene condiciones aguas abajo.
- Es una Unión (o una boca de alcantarilla ) sin salidas .
Cuando se ha determinado que una unión o un control de aguas pluviales tiene un punto de desembocadura, se mostrarán opciones adicionales en el formulario de datos y tablas para permitir que se especifiquen las restricciones de la desembocadura si es necesario.
Detalles de desembocadura
El conjunto de desembocaduras se puede ver en toda la fase, y sus restricciones se pueden especificar en cada evento de aguas pluviales.

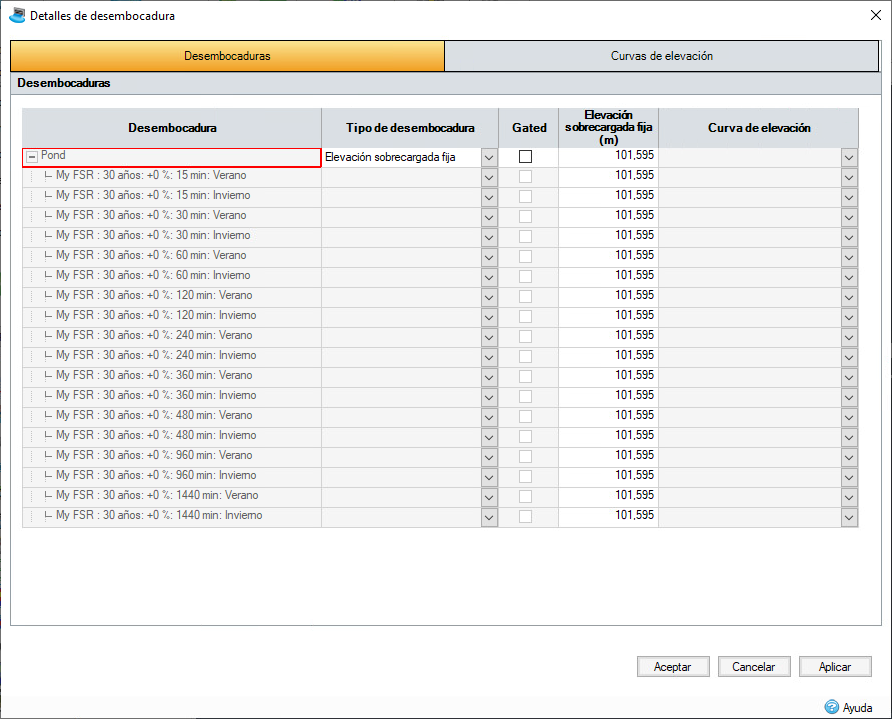

Ficha Desembocaduras
Permite ver las desembocaduras y especificar el tipo de cada una de ellas.
Tipo de salida
Este es el tipo de restricción de desembocadura que está en vigor:
- Descarga gratuita: el agua saldrá en función de la profundidad del agua en el sistema. Es decir, sin tener en cuenta las condiciones aguas abajo.
- Elevación sobrecargada fija: permite especificar una elevación sobre la que actuará la salida. Es decir, la elevación del agua en el sistema debe estar por encima de esta elevación antes de que el agua salga por cualquiera de las salidas no conectadas.
- Elevación sobrecargada variable: permite especificar una curva de elevación, que varía con el tiempo, con la que actuarán las salidas. Es decir, la elevación del agua en el sistema debe estar por encima de esta elevación antes de que el agua salga por cualquiera de las salidas no conectadas.
Una vez seleccionado el tipo de desembocadura, el valor real se puede modificar en cada evento de aguas pluviales según sea necesario. Esto puede ser útil si la elevación depende del evento de aguas pluviales que se está analizando.
Con entradas
Si se coloca un punto de descarga, se impide el flujo de aguas retenidas.

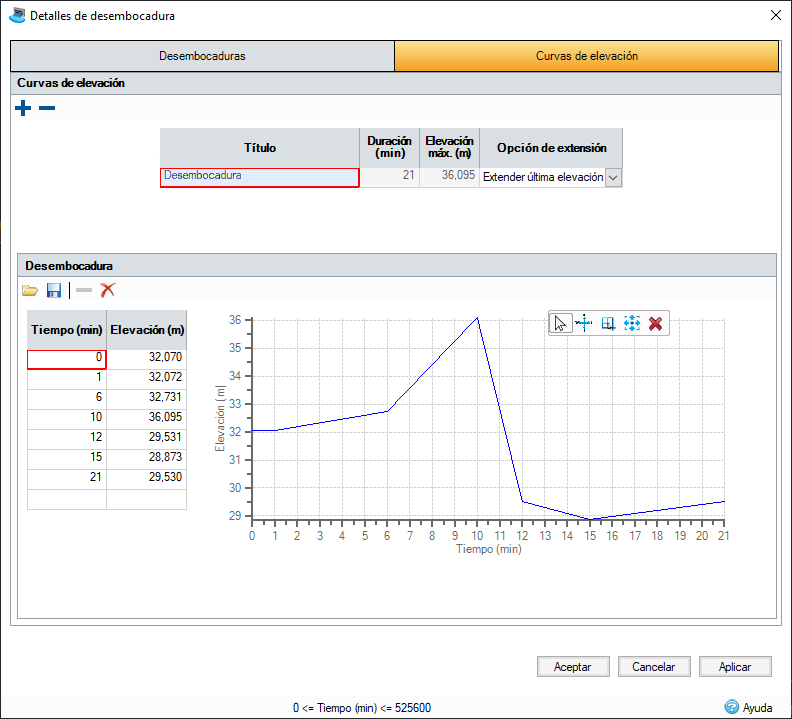

Ficha Curvas de elevación
Esto permite especificar y editar el conjunto de curvas de elevación (hidrogramas) que se deben especificar.
La tabla (superior) proporciona una lista de las curvas necesarias para describir las restricciones de desembocadura para cada desembocadura o evento de aguas pluviales.
Se muestra lo siguiente:
Nombre: etiqueta asignada a la curva para facilitar la identificación.
Duración: la longitud total de la curva.
Elevación máxima: la elevación máxima de la curva.
Opción de extensión: especifique cómo se debe extender la curva SI el tiempo de ejecución del análisis supera la duración de la curva. Entre las opciones, se incluyen:
- Extender última elevación: la última entrada de la curva se utilizará durante el resto de la duración del análisis.
- Repetir curva: toda la curva se repetirá hasta que se complete el análisis. Nota: Esta opción se utiliza mejor cuando la curva es periódica, es decir, se repite en un intervalo regular de forma que se inicia y termina en la misma elevación.
Añadir/eliminar curvas
Los botones + y - se utilizan para añadir y eliminar curvas de la tabla según sea necesario. Es posible seleccionar varias filas y suprimirlas a la vez.
Edición de la curva
Cuando se resalta una curva en la tabla superior, sus detalles se pueden editar en el panel de abajo. Los valores se pueden introducir directamente, pegar o cargar desde el archivo. A continuación, el gráfico muestra una representación de los datos visuales que se han introducido.
Cargar: permite cargar datos desde los formatos de archivos hidrográficos de elevación (IDHYLX), CSV, TXT o Excel con el importador universal.
Guardar: permite guardar el hidrograma en un archivo de hidrograma de elevación (IDHYLX) para que se pueda volver a utilizar en otro diseño.
Suprimir fila: se eliminan las filas seleccionadas.
Borrar: se borra toda la tabla.
Acceso al formulario
Se puede acceder a los detalles de las desembocaduras desde la vista en árbol o la cinta de opciones Análisis.

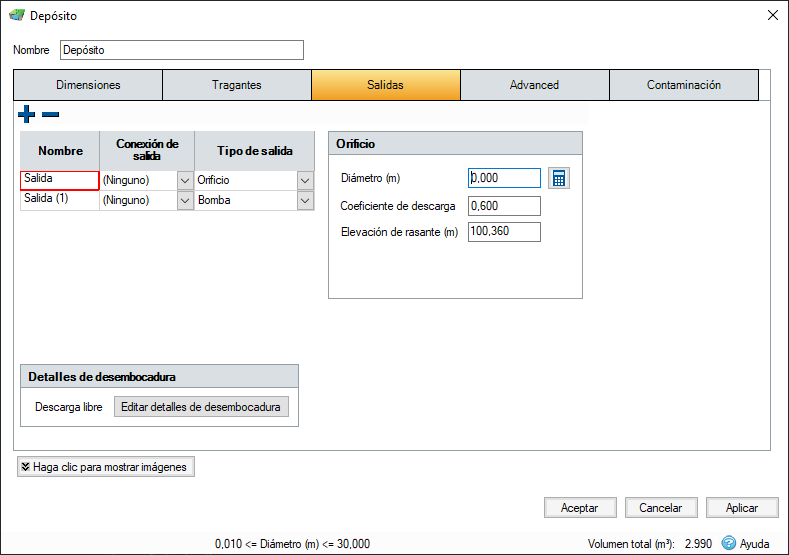

O bien, si una unión o un control de aguas pluviales es una ubicación de desembocadura, en la ficha Desembocaduras se muestra una opción que enlaza con el formulario Detalles de desembocadura.
Resultados
Los totales de las desembocaduras individuales se consideran en conjunto para generar los volúmenes y las velocidades de descarga que se muestran en la Administración de fases .
