Définition des hauteurs d’usinage
Contrôlez la zone d’usinage par profondeur pour la plupart des stratégies d’usinage.
Vous pouvez contrôler la zone d’usinage par profondeur pour la plupart des stratégies d’usinage de l’onglet Hauteurs. La zone d’usinage est définie par la hauteur supérieure et la hauteur inférieure. Dans l’onglet Hauteurs, vous pouvez également contrôler les retraits en définissant la hauteur de dégagement, la hauteur de retrait et la hauteur d’avance. En règle générale, chaque hauteur est décalée par rapport à l’autre, mais vous pouvez également la définir comme absolue. Les hauteurs absolues ont toujours un rapport avec l’origine de l’opération, réglée par défaut sur le repère défini dans la configuration.

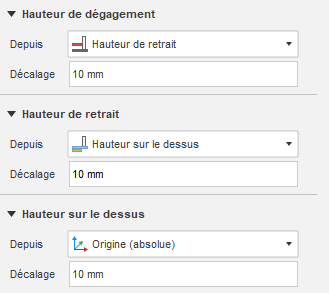

Onglet *Hauteurs***
Vous pouvez afficher un aperçu des plans de hauteur dans la zone de dessin lorsque l’onglet Hauteurs est actif. Les cotes du plan sont dérivées de la zone de délimitation de la géométrie.

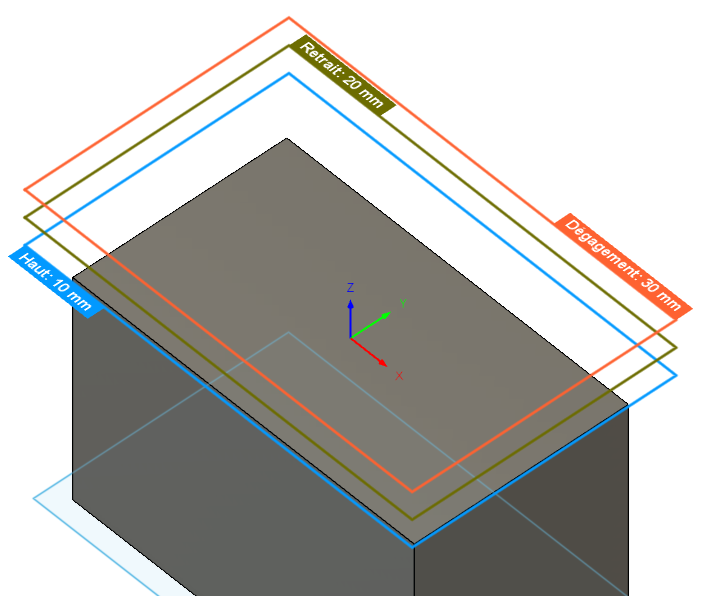

La hauteur de sécurité apparaît en orange, la hauteur de rétraction en vert olive, la hauteur d’avance en vert, la hauteur supérieure en bleu clair et la hauteur inférieure en bleu foncé.
Chacun de ces modes place la hauteur associée dans un mode relatif où la hauteur est en rapport avec la hauteur sélectionnée. Par exemple, si vous sélectionnez Hauteur de rétraction dans la liste déroulante Hauteur de sécurité et que le décalage de la hauteur de dégagement est de 5 mm, la hauteur de dégagement réelle sera de 5 mm au-dessus de la hauteur de rétraction. Tous les modes de hauteur sont entièrement associatifs, de sorte que les hauteurs se mettent automatiquement à jour en cas de modification apportée au modèle et au brut.
Ajuster les hauteurs à partir de la zone de dessin

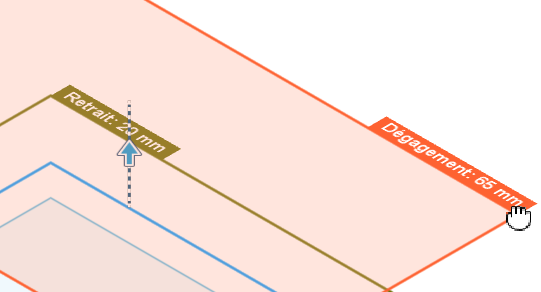

Au lieu de définir les hauteurs dans l’onglet Hauteurs, vous pouvez ajuster les hauteurs directement à partir de la zone de dessin en cliquant sur les plans de hauteur et en les faisant glisser.
