Mise en miroir sur un plan

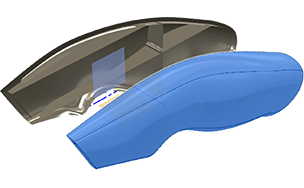

Découvrez comment utiliser l’outil Symétrie miroir pour créer des copies de faces, de corps, de fonctions ou de composants, rendus symétriques à égale distance sur un plan ou une face plane dans Fusion.

1. Dans l’espace de travail Conception, onglet Solide ou Surface, sélectionnez Créer > Symétrie miroir .

   La boîte de dialogue de symétrie s’affiche.

2. Dans la boîte de dialogue, sélectionnez le type d’objets à rendre symétriques.

   • Faces
   • Corps
   • Fonctions
   • Composants

3. Dans le canevas ou le navigateur, sélectionnez les objets à mettre en miroir.

4. Dans la boîte de dialogue, cliquez sur Plan de symétrie, puis sélectionnez le plan ou la face plane sur lequel rendre symétriques les objets sélectionnés.

5. Si l’option Type est définie sur Corps, sélectionnez une opération :

   • Nouveau corps : crée un corps symétrique sur le plan de symétrie.
   • Joindre : lie le corps symétrique au corps d’origine, s’ils se croisent.
     • Les corps solides sont combinés.
     • Les corps surfaciques sont cousus et vous ajustez la tolérance de couture.

6. Si l’option Type est définie sur Fonctions, sélectionnez une option de calcul :

   • Optimisé : permet de créer des copies identiques des fonctions sélectionnées en mettant en réseau des faces de fonctions. (Méthode la plus rapide)
   • Identique : permet de créer des copies identiques des fonctions sélectionnées en reproduisant les résultats des fonctions d’origine.
   • Ajuster : permet de créer des copies éventuellement différentes des fonctions sélectionnées en mettant en réseau des fonctions et en calculant individuellement les prolongements ou les limites de chaque occurrence de réseau. (Méthode la plus lente)

7. Cliquez sur OK.

Les faces, corps, fonctions ou composants symétriques s’affichent dans la zone de dessin.
