Création d’un réseau sur une trajectoire

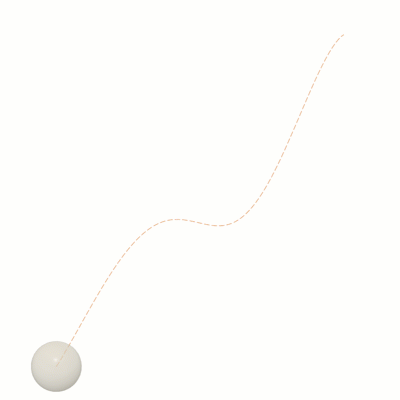

Découvrez comment utiliser l’outil Réseau sur la trajectoire pour dupliquer des faces, des corps, des fonctions ou des composants dans une conception et les répartir afin de créer un réseau le long d’une trajectoire spécifique dans Fusion.

1. Cliquez sur Conception > Solide > Créer > Réseau > Réseau sur la trajectoire .

   La boîte de dialogue Réseau sur la trajectoire s’affiche et l’option Type est définie sur Réseau sur la trajectoire.

2. Sélectionnez le type d’objet :

   • Faces : duplique des faces sur des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
   • Corps : duplique des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
   • Fonctions : permet de dupliquer des fonctions dans le plan de montage chronologique et de les répartir en fonction des paramètres de réseau.
   • Composants : duplique les composants dans un ensemble et les répartit en fonction des paramètres de réseau.

3. Dans la zone de dessin, le navigateur ou le plan de montage chronologique, sélectionnez Objets à mettre en réseau.

4. Sélectionnez la trajectoire le long de laquelle vous souhaitez répartir vos occurrences de réseau

5. Spécifiez la quantité d’occurrences de réseau à créer le long de la trajectoire :

   • Faites glisser les poignées du manipulateur de quantité dans la zone de dessin.
   • Vous pouvez également entrer une valeur exacte.

6. Indiquez la valeur de distance :

   • Faites glisser les poignées du manipulateur de distance dans la zone de dessin.
   • Vous pouvez également entrer une valeur exacte.

7. Spécifiez le point de départ pour décaler la première occurrence de réseau par rapport au point de départ :

   • Faites glisser le point de départ le long de la trajectoire pour le repositionner.
   • Vous pouvez aussi entrer une valeur de pourcentage exacte.

8. Sélectionnez la répartition :

   • Étendue : répartit les occurrences de réseau de manière égale sur la totalité de la valeur de distance spécifiée.
   • Espacement : répartit les occurrences de réseau de sorte qu’elles soient espacées à la distance spécifiée.

9. Sélectionnez la direction :

   • Une direction : répartit les occurrences de réseau dans une direction à partir de l’objet source le long de la trajectoire.
   • Symétrique : répartit les occurrences de réseau de manière symétrique dans deux directions à partir de l’objet source le long de la trajectoire.

10. Sélectionnez l’orientation :

    • Identique : oriente toutes les occurrences de réseau en fonction de l’objet source.
    • Direction de la trajectoire : oriente chaque occurrence de réseau par rapport à sa position le long de la trajectoire.

11. Si l’option Type d’objet est définie sur Fonctions, sélectionnez un type de calcul :

    • Optimisé : crée des copies identiques en mettant en réseau des faces de fonction. (Méthode la plus rapide)

    • Identique : crée des copies identiques sélectionnées en reproduisant les résultats des fonctions d’origine. Utile lorsque le type de calcul Optimisé n’est pas possible.

    • Ajuster : crée des copies éventuellement différentes en mettant en réseau des fonctions et en calculant les prolongements ou les limites de chaque occurrence de réseau individuelle. (Méthode la plus lente)

      Remarque : le paramètre Optimisé peut entraîner des erreurs lors de la mise en réseau de fonctions de scission.

12. Facultatif : cochez la case Masquage pour afficher une case à cocher de masquage sur chaque occurrence de réseau dans la zone de dessin. Désactivez les occurrences pour les supprimer du réseau.

13. Cliquez sur OK.

Le réseau sur la trajectoire s’affiche dans le canevas.

Conseils

• Sélectionnez un type de réseau différent à la volée pour passer d’un Réseau sur la trajectoire à un Réseau rectangulaire ou à un Réseau circulaire .
