Créer un réseau rectangulaire

Découvrez comment utiliser l’outil Réseau rectangulaire pour dupliquer des faces, des corps, des fonctions ou des composants dans une conception et les répartir le long des axes linéaires en lignes et en colonnes afin de créer un réseau rectangulaire dans Fusion.

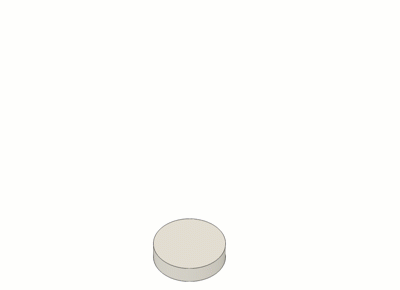

exemple de réseau rectangulaire

  1. Cliquez sur Conception > Solide > Créer > Réseau > Réseau rectangulaire icône de réseau rectangulaire.

    La boîte de dialogue Réseau rectangulaire s’affiche et le type est défini sur Réseau rectangulaire.

  2. Sélectionnez le type d’objet :

    • icône de faces Faces : duplique des faces sur des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
    • icône de corps Corps : duplique des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
    • icône de fonctions de réseau Fonctions : permet de dupliquer des fonctions dans le plan de montage chronologique et de les répartir en fonction des paramètres de réseau.
    • icône de composants Composants : duplique les composants dans un ensemble et les répartit en fonction des paramètres de réseau.
  3. Dans la zone de dessin, le navigateur ou le plan de montage chronologique, sélectionnez Objets à mettre en réseau.

  4. Sélectionnez un ou plusieurs objets linéaires pour définir les axes le long desquels distribuer les occurrences de réseau.

    Vous pouvez sélectionner des arêtes, des axes ou des courbes d’esquisse.

    Une fois que vous avez sélectionné les directions, deux manipulateurs de quantité perpendiculaires s’affichent dans le canevas.

    Vous pouvez sélectionner une deuxième arête pour modifier l’angle de la deuxième direction.

  5. Sélectionnez la répartition :

    • icône d’étendue Étendue : répartit les occurrences de réseau de manière égale sur la totalité de la valeur de distance spécifiée.
    • icône d’espacement Espacement : répartit les occurrences de réseau de sorte qu’elles soient espacées à la distance spécifiée.
  6. Pour l’axe 1, ajustez la quantité, la distance et la direction :

    1. Utilisez la poignée du manipulateur de quantité dans la zone de dessin ou entrez une valeur exacte.

    2. Faites glisser la poignée du manipulateur de distance dans la zone de dessin ou indiquez une valeur exacte.

    3. Sélectionnez une direction.

      • icône de direction unique Une direction : répartit les occurrences de réseau dans une direction à partir de l’objet source le long de cet axe.
      • icône de direction symétrique Symétrique : répartit les occurrences de réseau de manière symétrique dans deux directions à partir de l’objet source le long de cet axe.
  7. Pour l’axe 2, ajustez la quantité, la distance et la direction :

    1. Spécifiez la valeur de quantité.

    2. Indiquez la valeur de distance.

    3. Sélectionnez une direction.

      • icône de direction unique Une direction
      • icône de direction symétrique Symétrique
  8. Si l’option Type d’objet est définie sur icône de fonctions de réseau Fonctions, sélectionnez un type de calcul :

    • Optimisé : crée des copies identiques en mettant en réseau des faces de fonction. (Méthode la plus rapide)

    • Identique : crée des copies identiques sélectionnées en reproduisant les résultats des fonctions d’origine. Utile lorsque le type de calcul Optimisé n’est pas possible.

    • Ajuster : crée des copies éventuellement différentes en mettant en réseau des fonctions et en calculant les prolongements ou les limites de chaque occurrence de réseau individuelle. (Méthode la plus lente)

      Remarque : le paramètre Optimisé peut entraîner des erreurs lors de la mise en réseau de fonctions de scission.
  9. Facultatif : cochez la case Masquage pour afficher une case à cocher de masquage sur chaque occurrence de réseau dans la zone de dessin. Désactivez les occurrences pour les supprimer du réseau.

  10. Cliquez sur OK.

Le réseau rectangulaire s’affiche dans la zone de dessin.
