Résultats guidés de la simulation de moulage par injection

Les résultats guidés sont générés à la fin des phases de compactage et refroidissement du cycle de moulage par injection. Les résultats guidés répondent aux questions fondamentales d’une simulation de moulage par injection, dans les conditions d’étude fournies.

• Le remplissage de la pièce sera-t-il satisfaisant ?
• La pièce aura-t-elle des défauts visuels et se trouveront-ils sur des faces esthétiques ?
• Dans quelle mesure se déformera-t-elle ?

Les résultats guidés interprètent les données et vous fournissent les réponses. En outre, selon l’analyse des résultats, les résultats guidés vous fournissent des suggestions quant aux étapes suivantes pour améliorer les résultats.

Nom du résultat	Exemple	Affiche...	Accès
Remplissage		La qualité du remplissage de l’empreinte dans les paramètres d’étude définis.	Commande Résultats guidés dans la barre d’outils Résultats

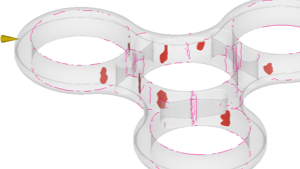

Défauts visuels		Probabilité que la pièce comporte des retassures et des lignes de soudure, ce qui peut avoir une incidence sur l’apparence et l’intégrité structurelle de la pièce. Si vous avez défini des faces esthétiques, ce résultat vous permet de faire la différence entre toutes les faces et les faces esthétiques.	Commande Résultats guidés dans la barre d’outils Résultats
Gauchissement		La quantité de déformation que vous pouvez appliquer à la pièce et l’endroit où le gauchissement est susceptible de se produire. Vous pouvez utiliser les curseurs de la légende pour ajuster la tolérance de gauchissement en fonction de vos spécifications de conception.	Commande Résultats guidés dans la barre d’outils Résultats
Planéité		Plat d’une face spécifiée par rapport à un plan plat. Ce résultat vous aide à comprendre la façon dont la pièce est susceptible de s’ajuster au composant correspondant dans un ensemble.	Option de liste déroulante au-dessus de la légende
