Un ponceau rectangulaire est une connexion fermée avec une section transversale rectangulaire. Toutefois, si vous modifiez la taille du gousset d’angle en une valeur supérieure à « 0 » (par défaut), le ponceau prend une forme de plus en plus octogonale. Un gousset d’angle peut être introduit à des fins de renforcement des conduites. Le routage du débit via une connexion Ponceau rectangulaire est décrit dans la section Analyse des raccordements et des connexions.

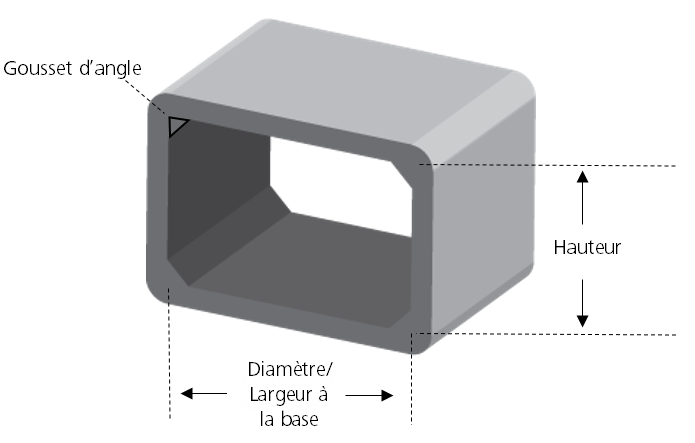

Comme vous pouvez le constater dans l’image ci-dessus, l’ajout d’un ponceau rectangulaire réduit dans une certaine mesure le diamètre/la largeur de base et la hauteur de la connexion, affectant ainsi sa capacité et sa vitesse d’écoulement.
Paramètres à spécifier :
Longueur, pente, coefficient de Manning n ou coefficient de rugosité Colebrook-White, diamètre/largeur à la base, hauteur, gousset d’angle. Reportez-vous à la section Données connexions.
Niveau regard amont, Niveau radier amont, Cote de regard aval, Cote de radier aval, Section en travers, Type de ponceau et Entrée de ponceau.
Si vous indiquez une valeur pour le coefficient de Manning n ou le coefficient de rugosité Colebrook-White, la valeur de l’autre coefficient est supprimée. Le coefficient de Manning n est utilisé par défaut.
Si l’utilisateur modifie la pente ou la cote de radier aval, l’autre variable est mise à jour en conséquence.
Si l’utilisateur modifie la hauteur ou le niveau radier amont, l’autre variable est mise à jour en conséquence.
Si l’option Type de ponceau est mise à jour, les entrées de ponceau disponibles se mettent également à jour afin de refléter les options offertes pour chaque type de ponceau.
Définition automatique des niveaux
Lorsque cela est possible, les niveaux de connexion sont automatiquement définis à partir des données topographiques, des techniques alternatives et des raccordements existants. Cette opération se déroule selon les règles ci-dessous dont l’utilisateur peut ne pas tenir compte. Lorsque l’utilisateur ou la procédure de dimensionnement de conduite ne tient pas compte des niveaux, les valeurs apparaissent en rouge pour indiquer qu’elles ne respectent plus les règles ci-dessous, et elles ne sont pas automatiquement mises à jour.
Niveau regard amont
- Si la coordonnée en amont se trouve sur une surface, définissez la valeur de Niveau regard amont sur le niveau de la surface correspondant à la coordonnée en amont (dans le cas d’une technique alternative, il peut s’agir de l’emplacement d’un point d’entrée ou de sortie).
- Si la coordonnée en amont ne se trouve pas sur une surface (aucune surface n’est chargée ou la coordonnée en amont ne se trouve pas sur une surface), définissez la valeur de Niveau regard amont sur la cote haute du regard en amont ou sur le niveau de débordement de la technique alternative en amont.
Niveau du regard aval
- Si la coordonnée en aval se trouve sur une surface, définissez la cote de regard aval sur le niveau de la surface correspondant à la coordonnée en aval (dans le cas d’une technique alternative, il peut s’agir de l’emplacement d’un point d’entrée ou de sortie).
- Si la coordonnée en aval ne se trouve pas sur une surface (surface non chargée ou coordonnée en aval ne se trouvant pas sur une surface), définissez la cote de regard aval sur la cote haute du regard du regard en aval ou sur le niveau de débordement de la technique alternative en aval.
Niveaux du radier
- Le niveau du radier est défini à partir du paramètre Hauteur, si celui-ci est déjà spécifié, à partir d’un modèle, par exemple.
- Si la hauteur n’est pas spécifiée, elle doit être définie à partir des variables des éléments en amont. Pour les raccordements simples, la valeur est 0. Pour les regards, il s’agit de la cote haute du regard - niveau du radier. Pour les techniques alternatives, il s’agit du niveau de débordement - niveau minimum.
- Si la technique alternative possède un point de sortie sans écoulement libre, le niveau du point de sortie est utilisé à la place.
