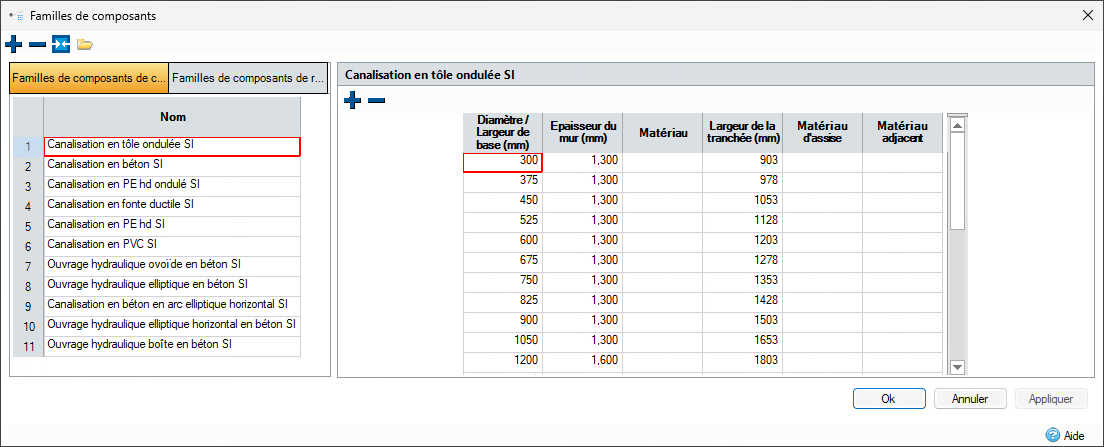

Les familles de composants sont divisées en deux onglets : Familles de composants de connexion et Familles de composants de raccordement. Chaque onglet permet d’ajouter, de supprimer, de renommer ou de fusionner des familles de composants. Les noms des familles de composants doivent être uniques et respecter la casse. Si vous entrez des noms en double, ils sont modifiés de manière à être uniques.
Les familles de composants ajoutées peuvent être sélectionnées dans Connexions et Raccordements. La famille de composants sélectionnée pour chaque objet sera utilisée dans InfoDrainage pour Civil 3D afin de regrouper les objets lors du mappage des composants.
Si des connexions ou des raccordements sont créés ou chargés à partir d’une autre source, toutes les familles de composants qui ne sont pas disponibles sont ajoutées automatiquement.
Barre d’outils
Ajouter : ajoute une nouvelle famille de composants à la fin de la liste.
Supprimer : permet de supprimer la famille de composants.
Fusionner : seule la famille de composants principale est conservée et toutes les autres familles de composants sélectionnées sont supprimées.
Importer : ouvre la boîte de dialogue Paramètres du catalogue de réseau de canalisations.
Paramètres du catalogue de réseau de canalisations
La boîte de dialogue Paramètres du catalogue de réseau de canalisations vous permet d’importer des familles de composants à partir d’un dossier de catalogue de composants Civil 3D.
Par défaut, elle tentera d’accéder à l’emplacement de la version de Civil 3D qui correspond à la version d’InfoDrainage installée.
Dossier de catalogue : dossier contenant les catalogues de composants de réseaux de canalisations Autodesk Civil 3D.
Catalogue de canalisations : catalogue de canalisations Autodesk Civil 3D.
Catalogue de structures : catalogue de structures Autodesk Civil 3D.

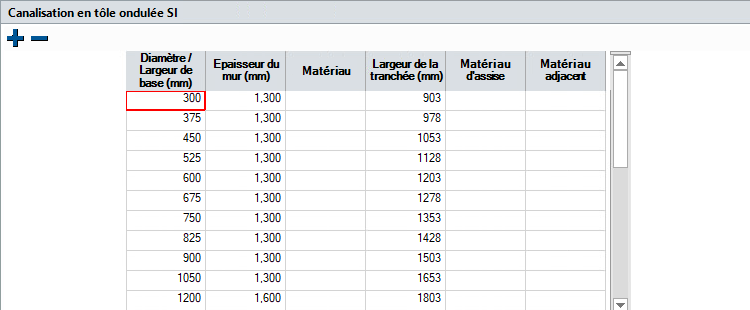

Tailles de composant
Lorsqu’une famille de composants est importée à partir du dossier du catalogue de composants Civil 3D, les tailles de pièces de chaque famille de composants d’une connexion sont également importées par défaut.
Les tailles de pièces peuvent être ajoutées ou supprimées d’une famille de composants, et vous pouvez modifier la valeur de chaque propriété d’une taille de pièce directement dans le tableau.
Propriétés des tailles de pièces
Épaisseur de paroi : distance entre les surfaces intérieure et extérieure de la conduite.
Matériau : matériau de la conduite.
Diamètre de la conduite : diamètre intérieur de la conduite.
Largeur de la tranchée : distance horizontale le long de la partie supérieure de la tranchée excavée pour la conduite. Par défaut, cette distance est calculée à l’aide des formules suivantes en fonction des paramètres de régionalisation :
- États-Unis
Circulaire : 1,5 × (diamètre intérieur + (2 × épaisseur de la paroi)) + 12 pouces
Non circulaire : largeur intérieure + (2 × épaisseur de la paroi) + 30 pouces
- Toutes les autres régions
Circulaire : diamètre intérieur + (2 × épaisseur de la paroi) + (2 × 300 mm)
Non circulaire : largeur intérieure + (2 × épaisseur de la paroi) + 750 mm
Matériau d’assise : le matériau placé directement sous la conduite dans la tranchée.
Matériau adjacent : matériau placé autour ou au-dessus de la canalisation pour remplir la tranchée.
Barre d’outils des tailles de pièces
Ajouter : ajoute une nouvelle ligne pour la taille de pièce à la fin du tableau.
Supprimer : supprime les lignes de tailles de pièces sélectionnées.
