L’option Raccordements - Résultats des objets affiche un résumé des performances du raccordement choisi pour la précipitation/l’événement sélectionné(e).
Graphiques
Cet onglet fournit quatre graphiques illustrant différents aspects du résultat, chacun d’entre eux pouvant être activé et désactivé selon les besoins. Pour plus d’informations, reportez-vous aux pages Outils de graphiques et Graphiques de résultats.
Débits : affiche les pluies, le débit d’arrivée total (pénétrant dans les points d’entrée), les valeurs par point d’entrée (continuité et dérivation), le total des apports (après la restriction des arrivées d’eau) et les débits sortants (total et par point de sortie) à destination et en provenance du raccordement, dans le temps. Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, la valeur de pluie n’est pas disponible.
Volumes : affiche le volume de l’eau dans le raccordement dans le temps. Notez que cette option n’est pas disponible pour les raccordements simples.
Profondeurs : affiche la profondeur de l’eau dans le raccordement dans le temps. La profondeur de débordement (cote haute du regard - niveau du radier) est indiquée à titre de référence pour identifier le moment de l’inondation.
Pollution : affiche les concentrations de polluants dans les raccordements en fonction du temps. Notez que cette option n’est pas disponible pour les raccordements simples.
Résultats

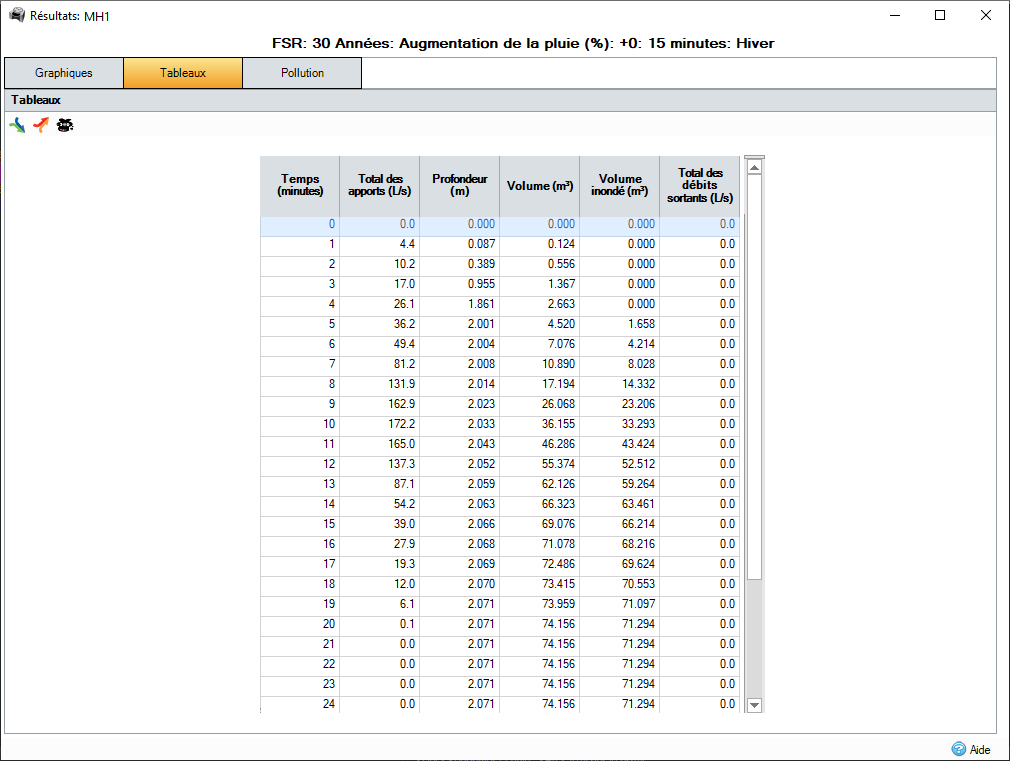

Affiche les données minute par minute de l’analyse du système pour les débits entrants, les débits sortants, les profondeurs, les volumes et les polluants. Les bascules permettent d’activer et de désactiver les colonnes selon les besoins.
Entrées de composants : lorsque cette option est activée, l’apport par point d’entrée et le débit d’arrivée total sont indiqués en plus du total des apports.
Sorties de composants : lorsque cette option est activée, le débit sortant par point de sortie est affiché en plus du total des débits sortants.
Concentrations en polluant : lorsque cette option est activée, les concentrations en polluants sont affichées. Notez que cette option n’est pas disponible pour les raccordements simples.
Les informations apparaissent avec un nombre par défaut de décimales, selon l’unité. Pour afficher plus ou moins de décimales, sélectionnez Augmenter les décimales ou Réduire les décimales dans le menu contextuel. Ce paramètre ne sera pas enregistré entre les sessions.
Intervalle des sorties
L’intervalle des sorties est issu de la valeur sélectionnée dans les critères d’analyse. La moyenne des résultats est calculée sur la période d’intervalle des sorties. Par exemple, si l’intervalle de sortie est de 5 minutes et l’intervalle d’analyse est de 1 minute, la moyenne des résultats calculés pour les intervalles de 1 à 5 minutes permet de produire le résultat de 5 minutes.
Pollution

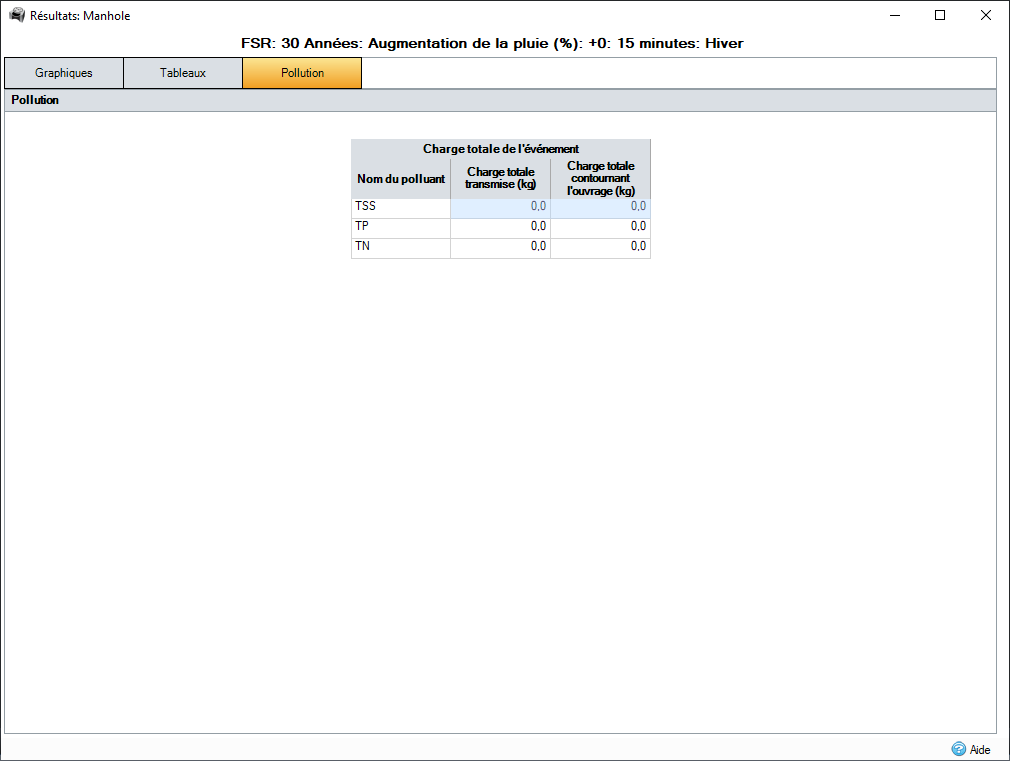

Permet de présenter en détail les quantités de polluants qui entrent dans le système et en sortent, ainsi que les concentrations.
