La fenêtre de synthèse du gestionnaire des phases affiche les résultats détaillés des débits entrants/sortants, des volumes et des polluants de la phase en cours et de l’événement/la pluie sélectionné(e) dans la barre d’état. Cette fenêtre permet d’avoir une meilleure vue d’ensemble des performances du site, en particulier en ce qui concerne la réduction de la pollution.
Les valeurs de débit entrant sont issues de toutes les zones de débit entrant contributives.
Les valeurs de débit sortant sont issues de tous les exutoires.
État de la simulation
Si les résultats de l’analyse affichent des problèmes pour la pluie actuelle, un message s’affiche en haut de la fenêtre. Pour plus d’informations, reportez-vous à la section État de la simulation.
De plus, vous pouvez cliquer sur l’hyperlien de l’avertissement sur l’état de la simulation afin d’afficher les avertissements sur l’état de la simulation pour la phase en cours.

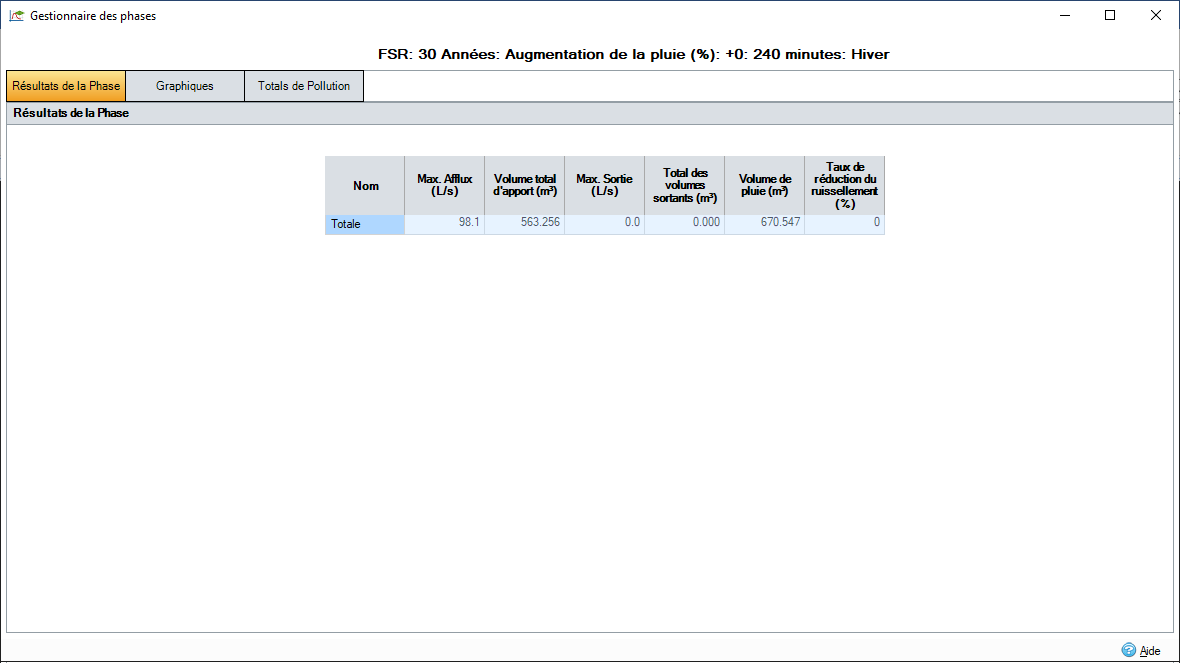

Résultats de la Phase
Le tableau présente les valeurs de débit entrant et sortant pour la phase, ainsi que les détails du taux de réduction du ruissellement. La dernière ligne affiche les résultats du système total, y compris le volume entrant et sortant, ainsi que le débit entrant et sortant pour la phase actuelle
Débits entrants
Le pic d’afflux et la valeur de débit entrant total sont calculés à partir de chacun des apports dans le système.
Débits sortants
Chaque exutoire présent dans le système est affiché sur sa propre ligne pour fournir une ventilation du débit sortant maximal et du volume de vidange total.
Volume de pluie
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, le volume de pluie n’est pas disponible.
Il s’agit du volume d’eau qui tombe sur les surfaces de la phase, ainsi que du volume total provenant de n’importe quel hydrogramme d’entrée.
Volume de pluie = Hauteur de pluie * Surface totale + Volume total d’apport des hydrogrammes
Taux de réduction du ruissellement
Ce paramètre indique la réduction globale du volume de ruissellement par rapport au volume de pluie.
Taux de réduction du ruissellement = 1 - (Volume sortant / Volume de pluie)
Nombre de décimales
Les informations apparaissent avec un nombre par défaut de décimales, selon l’unité. Pour afficher plus ou moins de décimales, sélectionnez Augmenter les décimales ou Réduire les décimales dans le menu contextuel. Ce paramètre ne sera pas enregistré entre les sessions.
Graphiques
Cet onglet fournit trois graphiques illustrant différents aspects du résultat total du système, chacun d’entre eux pouvant être activé et désactivé selon les besoins. Pour plus d’informations, reportez-vous aux pages Outils de graphiques et Graphiques de résultats.
Débits : affiche les débits entrants et sortants de la phase au fil du temps. Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, la valeur de pluie n’est pas disponible.
Volumes : affiche les volumes stockés et perdus de la phase au fil du temps.
Pollution : affiche les concentrations de polluants dans la phase au fil du temps.

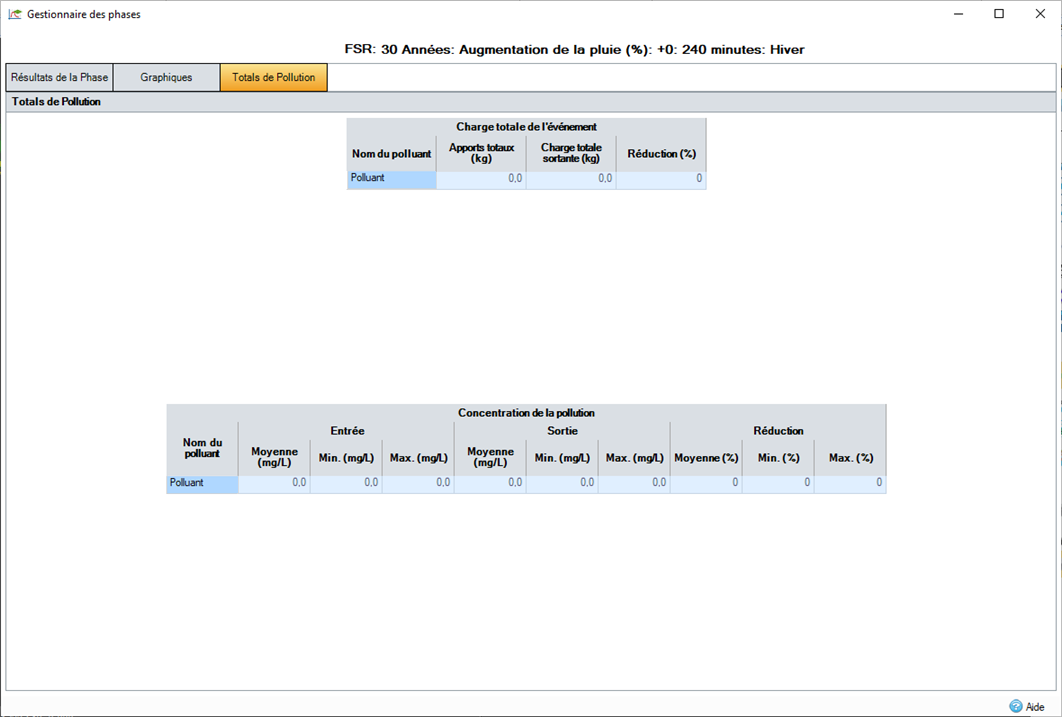

Pollution
Cette fenêtre fournit une vue d’ensemble des charges de polluants qui entrent dans le système et en sortent, ainsi que le détail des concentrations. Elle est disponible uniquement en cas de polluants sur le site.
Charge totale de l’événement : affiche les apports totaux, la charge totale sortante et le pourcentage de réduction pour chaque polluant.
Concentration de la pollution : affiche les valeurs de concentration moyenne, minimale et maximale pour l’entrée et la sortie de chaque polluant. Les valeurs de réduction moyenne, minimale et maximale de la concentration de polluants sont également affichées.
