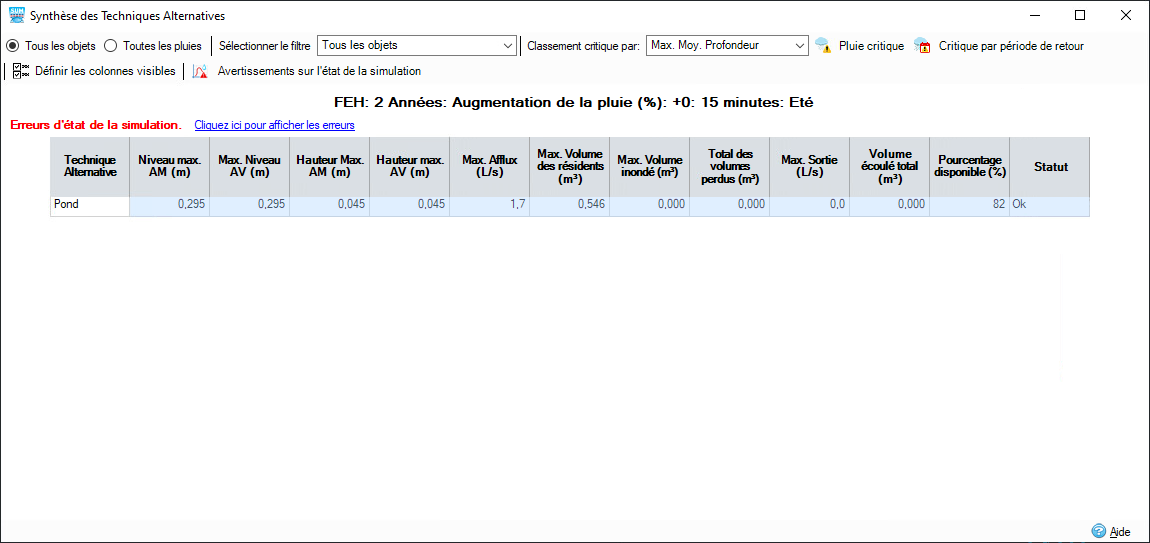

L’écran de synthèse des résultats des techniques alternatives affiche une synthèse des performances de chaque technique alternative durant la phase en cours.
Filtrage des résultats
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, le filtrage n’est pas disponible.
Lorsque le bouton radio Tous les éléments est sélectionné, la synthèse affiche les débits maximaux en entrée et en sortie, ainsi que les volumes détaillés pour chaque technique alternative de la phase pour la précipitation/l’événement en cours comme l’indique le sélecteur de précipitations dans la barre d’état. La liste déroulante Sélectionner le filtre filtre les résultats pour afficher tous les éléments ou un chemin d’écoulement sélectionné.
Lorsque le bouton radio Toutes les pluies est sélectionné, la synthèse affiche les débits maximaux en entrée et en sortie des techniques alternatives sélectionnées dans la liste déroulante Sélectionner la structure, ainsi que les détails des volumes pour chaque pluie. Cette option est particulièrement utile lorsque l’option Pluie avec plusieurs précipitations est sélectionnée dans les critères d’analyse.
Sélection de l’option Classement critique par
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, l’option Classement critique par option n’est pas disponible.
La liste déroulante Classement critique par permet de sélectionner dans la synthèse une propriété spécifique qui déterminera la pluie critique (voir ci-dessous).
Pour la pluie ARR 19, l’option Classement critique par permet de déterminer lequel des 10 modèles temporels exécutés pour un jeu de probabilité annuelle de dépassement/augmentation de la pluie/durée de la pluie a la valeur qui correspond au premier modèle temporel au-dessus de la moyenne sur les 10 résultats correspondant à la propriété donnée.
Par exemple, si la propriété examinée est la profondeur moyenne maximale, le tableau ci-dessous indique les valeurs du modèle temporel donné.
| Modèles temporels | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Profondeur moyenne maximale | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
moyenne = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
Le premier modèle temporel au-dessus de la moyenne est le modèle temporel 4 (4,5), qui sera ensuite utilisé pour les comparaisons selon l’aspect critique, comme décrit ci-dessous.
Pluie critique
Lorsque vous appuyez sur ce bouton, la pluie critique s’affiche comme suit :
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque technique alternative sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour la technique alternative actuellement sélectionnée est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique correspondant à une technique alternative est définie comme étant la plus élevée pour la propriété Classement critique par.
Critique par période de retour
Lorsque vous appuyez sur le bouton bascule Critique par période de retour, vous affichez la pluie critique pour le groupement période de retour/augmentation de la pluie à partir de la pluie actuellement sélectionnée.
Les groupements de période de retour/d’augmentation de la pluie sont les suivants pour les groupes de pluies donnés :
FEH/FSR/Pluie de projet chinoise : regroupement par période de retour et augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par FEH : 5 ans : +30 % : 120 minutes Hiver, la pluie critique sera identifiée à partir de tous les résultats pour l’intervalle FEH 5 ans + 30 % de durée de la pluie.
ARR : regroupement par la probabilité annuelle de dépassement et l’augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle est déterminée par ARR : 50 %: +30 %: +120 minutes, la pluie critique est identifiée à partir de tous les résultats pour l’intervalle ARR 5 % + 30 % de durée de la pluie.
Desbordes/Connu/Défini par l’utilisateur : regroupement par augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par Desbordes : 5 ans : +10 %: 15 minutes, la pluie critique sera identifiée à partir de tous les résultats pour l’intervalle Desbordes + 10% de durée de la pluie.
SCS : aucun regroupement. Tous les résultats SCS sont pris en compte.
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque technique alternative sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour la technique alternative actuellement sélectionnée est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique correspondant à une technique alternative est définie comme étant la plus élevée pour la propriété Classement critique par.
Préférences de la feuille de calcul
Vous pouvez activer ou désactiver les champs à l’aide de la fenêtre des préférences de la feuille de calcul accessible à partir de la barre d’outils située en haut de la fenêtre. Toutes les colonnes disponibles sont affichées et vous pouvez les activer ou les désactiver à l’aide des cases à cocher. Ces paramètres seront mémorisés d’une session à l’autre.
État de la simulation
Si les résultats de l’analyse affichent des problèmes pour la pluie actuelle ou si la pluie est classifiée comme critique/toutes les pluies, un message s’affiche en haut de la fenêtre. Pour plus d’informations, reportez-vous à la section État de la simulation.
De plus, vous pouvez cliquer sur l’hyperlien de l’avertissement sur l’état de la simulation afin d’afficher les avertissements sur l’état de la simulation pour la phase en cours.
Résultats
Niveau max. AM : niveau maximum de l’eau en amont (au-dessus du datum) atteint dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Max. Niveau AV : niveau maximum de l’eau en aval (au-dessus du datum) atteint dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Niveau max. moyen : niveau moyen maximum de l’eau (au-dessus du datum) atteint dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Hauteur Max. AM : profondeur maximale de l’eau en amont (au-dessus du niveau minimum) atteinte dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Hauteur max. AV : profondeur maximale de l’eau en aval (au-dessus du niveau minimum) atteinte dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Max. Moy. Profondeur : profondeur moyenne maximale de l’eau (au-dessus du niveau minimum) atteinte dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Max. Afflux : apport maximal (total des points d’entrée) atteignant l’objet pour l’événement pluvieux sélectionné ou affiché. Ceci n’inclut pas l’apport contourné.
Max. volume des résidents : volume maximal dans l’objet pour l’événement pluvieux sélectionné ou affiché, y compris le volume inondé.
Max. Volume inondé : volume maximal au-dessus du niveau de débordement ou de la cote haute du regard dans l’objet pour l’événement pluvieux sélectionné ou affiché.
Total des volumes perdus : volume total perdu à la suite d’une infiltration.
Vitesse max. : vitesse maximale de l’écoulement dans les noues pour l’événement de précipitations sélectionné ou affiché.
Max. Sortie : débit sortant maximal (total des points d’entrée) quittant l’objet pour l’événement pluvieux sélectionné ou affiché. Si la sortie résulte d’une infiltration, la sortie efficace d’une infiltration est calculée à l’aide de l’équation suivante :
Sortie efficace = Coefficient d’infiltration / Facteur de sécurité * Aire
Volume écoulé total : volume total sortant de l’objet via tous les points de sortie pour l’événement pluvieux sélectionné ou affiché.
Temps de demi-vidange : mesure le temps nécessaire à une technique alternative pour passer de son volume maximal à la moitié de sa capacité maximale, selon les graphiques de volume de la technique alternative. Pour tout événement orageux, si le volume maximal de la technique alternative ne dépasse pas la moitié de sa capacité maximale, aucune valeur ne sera affichée pour le temps de demi-vidange.
Pourcentage disponible : pourcentage du volume total de la technique alternative disponible au-dessus du niveau maximal de l’eau, mesuré au niveau de débordement.
Valeurs négatives
Lorsqu’une technique alternative est inondée, une valeur négative indique le pourcentage du volume inondé. Cela signifie que davantage de stockage est nécessaire, mais sachez toutefois qu’en fournissant un tel volume de stockage supplémentaire, vous ne pourrez réduire l’inondation que d’une fraction du volume requis, car davantage d’eau peut s’écouler de l’amont.
Toutes les colonnes numériques affichent un nombre par défaut de décimales, selon l’unité. Pour afficher plus ou moins de décimales, sélectionnez Augmenter les décimales ou Réduire les décimales dans le menu contextuel. Ce paramètre n’est pas enregistré entre les sessions.
État : selon le niveau de pluie dans la technique alternative, l’état suivant est indiqué :
- OK : le niveau est inférieur au niveau de débordement moins la hauteur de revanche.
- Risque d’inondation : le niveau est inférieur au niveau de débordement, mais il se trouve dans les limites de la hauteur de revanche.
- Inondation : le niveau est supérieur au niveau de débordement.
