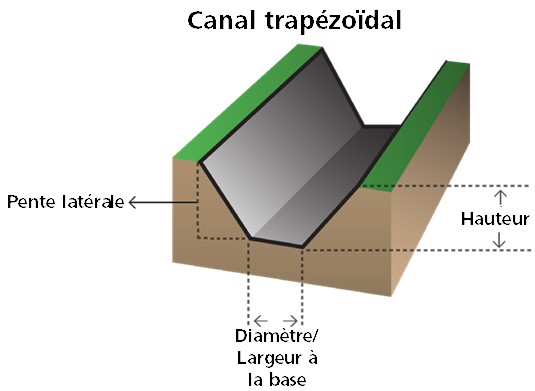

Le canal trapézoïdal est un canal ouvert avec une section en travers trapézoïdale où les deux côtés présentent la même pente. Le routage du débit via une connexion de canal est décrit dans la section Analyse des raccordements et des connexions.
Paramètres à spécifier :
Longueur, pente, coefficient de Manning n ou coefficient de rugosité Colebrook-White, diamètre/largeur à la base, hauteur, pente latérale. Reportez-vous à la section Entrées de connexion.
Niveau regard amont, niveau radier amont, cote de regard aval et cote de radier aval.
Si vous indiquez une valeur pour le coefficient de Manning n ou le coefficient de rugosité Colebrook-White, la valeur de l’autre coefficient est supprimée. Le coefficient de Manning n est utilisé par défaut.
Si l’utilisateur modifie la pente ou la cote de radier aval, l’autre variable est mise à jour en conséquence.
Si l’utilisateur modifie la hauteur ou le niveau radier amont, l’autre variable est mise à jour en conséquence.
Définition automatique des niveaux
Lorsque cela est possible, les niveaux de connexion sont automatiquement définis à partir des données topographiques, des techniques alternatives et des raccordements existants. Cette opération se déroule selon les règles ci-dessous dont l’utilisateur peut ne pas tenir compte. Lorsque l’utilisateur ou la procédure de dimensionnement de conduite ne tient pas compte des niveaux, les valeurs apparaissent en rouge pour indiquer qu’elles ne respectent plus les règles ci-dessous, et elles ne sont pas automatiquement mises à jour.
Niveau regard amont
- Si la coordonnée en amont se trouve sur une surface, définissez le niveau regard amont sur le niveau de la surface au niveau de la coordonnée en amont (pour une technique alternative, il peut s’agir de l’emplacement d’un point d’entrée ou de sortie).
- Si la coordonnée en amont ne se trouve pas sur une surface (aucune surface chargée ou coordonnée en amont ne se trouvant pas sur une surface), définissez le niveau regard amont sur la cote haute du regard du regard en amont ou sur le niveau de débordement de la technique alternative en amont.
Cote de regard aval
- Si la coordonnée en aval se trouve sur une surface, définissez la cote de regard aval sur le niveau de la surface correspondant à la coordonnée en aval (dans le cas d’une technique alternative, il peut s’agir de l’emplacement d’un point d’entrée ou de sortie).
- Si la coordonnée en aval ne se trouve pas sur une surface (surface non chargée ou coordonnée en aval ne se trouvant pas sur une surface), définissez la cote de regard aval sur la cote haute du regard du regard en aval ou sur le niveau de débordement de la technique alternative en aval.
Niveaux du radier
- Le niveau du radier est défini à partir du paramètre Hauteur, si celui-ci est déjà spécifié, à partir d’un modèle, par exemple.
- Si la hauteur n’est pas spécifiée, elle doit être définie à partir des variables des éléments en amont. Pour les raccordements simples, la valeur est 0. Pour les regards, il s’agit de la cote haute du regard - niveau du radier. Pour les techniques alternatives, il s’agit du niveau de débordement - niveau minimum.
- Si la technique alternative possède un point de sortie sans écoulement libre, le niveau du point de sortie est utilisé à la place.
