Modification du tablier d'un pont

Vous pouvez passer en revue et modifier les attributs de tablier de pont dans la pile.

Le tablier d'un pont est une pièce de composant paramétrique.

Tablier de pont	Attributs
	Sélectionnez le pont. Les attributs du pont s'affichent dans la pile. Il est recommandé d'incliner la vue jusqu'à ce que vous puissiez voir les poutrelles du pont, puis de cliquer sur une poutrelle. Cela permet de sélectionner le pont. Cliquez sur le tablier de pont pour le sélectionner. Les attributs du tablier s'affichent dans la pile. Conseil : affichez ou masquez les composants de pont pour obtenir une meilleure vue du tablier de pont. Type Cliquez sur l'image miniature de type de tablier de composant pour afficher une vue schématique. Cliquez sur le nom de type de tablier de composant orange pour afficher les composants de tablier disponibles. Attributs Modifiez la résistance du béton, l'intensité de charge permanente superposée, l'épaisseur de la surface d'usure de la route et les distances entre les arêtes du tablier et les arêtes internes de barrière/bordure. Définissez la continuité du tablier de pont. Activez ou désactivez les jarrets pour le tablier de pont, et modifiez la hauteur de jarret. Les jarrets sont pris en charge pour les ponts à 8 poutrelles maximum par groupe de poutrelles. Remarque : les renforts ne sont pas pris en charge si une poutrelle traverse le trait d'axe du tablier de pont. Par conséquent, l'utilisation d'un nombre impair de poutrelles empêche l'utilisation de jarrets, sauf si vous décalez la poutrelle centrale du centre du tablier de pont. Matériaux Volume du matériau : choisissez Béton coulé sur place, Béton précoulé, Acier de construction ou autres. Cliquez sur la miniature de la texture pour choisir un autre matériau pour le tablier dans le catalogue des styles de matériaux/ponts. Cotes de la coupe Modifiez l'épaisseur, l'épaisseur d'arête, la largeur conique et la pente pour l'intégralité du tablier de pont. Vous pouvez examiner et modifier les lignes de profil en travers du tablier de pont à n'importe quel point le long de l'axe pour configurer les attributs d'épaisseur, d'épaisseur d'arête, de largeur conique et de talus pour chaque section du tablier de pont. Remarque : pour les ponts sur des routes surélevées, le tablier va automatiquement s'adapter aux talus de dévers de la route. Géométrie La longueur du tablier de pont est définie par la longueur globale du pont. Modifiez les abscisses curvilignes de départ et de fin du pont pour modifier la longueur du tablier. Lorsqu'un pont est ajouté à une route composée, la largeur du tablier du pont est redimensionnée pour correspondre à la largeur variable de la structure de route composée au-dessus, même si cette structure est modifiée. Durée de vie : ajoutez des valeurs pour les dates de création et de fin si vous souhaitez utiliser l'heure du modèle. Avancé : associez les propriétés de source de données au tablier de pont sélectionné, et ajoutez un lien ou une info-bulle. Reportez-vous à la rubrique suivante : À propos de la création de liens, d'info-bulles et de filigranes. Description : éventuellement, saisissez une description.

Tablier de pont

Attributs

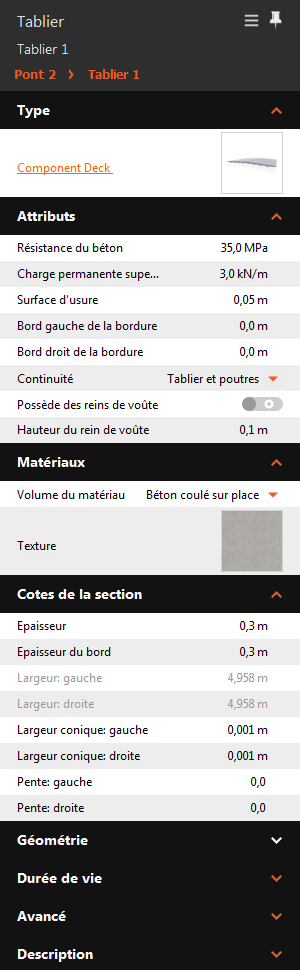

Sélectionnez le pont. Les attributs du pont s'affichent dans la pile.
Il est recommandé d'incliner la vue jusqu'à ce que vous puissiez voir les poutrelles du pont, puis de cliquer sur une poutrelle. Cela permet de sélectionner le pont.
Cliquez sur le tablier de pont pour le sélectionner. Les attributs du tablier s'affichent dans la pile.
Conseil : affichez ou masquez les composants de pont pour obtenir une meilleure vue du tablier de pont.
Type
- Cliquez sur l'image miniature de type de tablier de composant pour afficher une vue schématique.
- Cliquez sur le nom de type de tablier de composant orange pour afficher les composants de tablier disponibles.
Attributs
- Modifiez la résistance du béton, l'intensité de charge permanente superposée, l'épaisseur de la surface d'usure de la route et les distances entre les arêtes du tablier et les arêtes internes de barrière/bordure.
- Définissez la continuité du tablier de pont.
- Activez ou désactivez les jarrets pour le tablier de pont, et modifiez la hauteur de jarret. Les jarrets sont pris en charge pour les ponts à 8 poutrelles maximum par groupe de poutrelles.
  Remarque : les renforts ne sont pas pris en charge si une poutrelle traverse le trait d'axe du tablier de pont. Par conséquent, l'utilisation d'un nombre impair de poutrelles empêche l'utilisation de jarrets, sauf si vous décalez la poutrelle centrale du centre du tablier de pont.
Matériaux
- Volume du matériau : choisissez Béton coulé sur place, Béton précoulé, Acier de construction ou autres.
- Cliquez sur la miniature de la texture pour choisir un autre matériau pour le tablier dans le catalogue des styles de matériaux/ponts.
Cotes de la coupe
- Modifiez l'épaisseur, l'épaisseur d'arête, la largeur conique et la pente pour l'intégralité du tablier de pont.
- Vous pouvez examiner et modifier les lignes de profil en travers du tablier de pont à n'importe quel point le long de l'axe pour configurer les attributs d'épaisseur, d'épaisseur d'arête, de largeur conique et de talus pour chaque section du tablier de pont.
  Remarque : pour les ponts sur des routes surélevées, le tablier va automatiquement s'adapter aux talus de dévers de la route.
Géométrie
- La longueur du tablier de pont est définie par la longueur globale du pont. Modifiez les abscisses curvilignes de départ et de fin du pont pour modifier la longueur du tablier.
- Lorsqu'un pont est ajouté à une route composée, la largeur du tablier du pont est redimensionnée pour correspondre à la largeur variable de la structure de route composée au-dessus, même si cette structure est modifiée.
Durée de vie : ajoutez des valeurs pour les dates de création et de fin si vous souhaitez utiliser l'heure du modèle.
Avancé : associez les propriétés de source de données au tablier de pont sélectionné, et ajoutez un lien ou une info-bulle. Reportez-vous à la rubrique suivante : À propos de la création de liens, d'info-bulles et de filigranes.
Description : éventuellement, saisissez une description.
